Produkthandbuch - IRB 660
3HAC025755-003 Revision: R

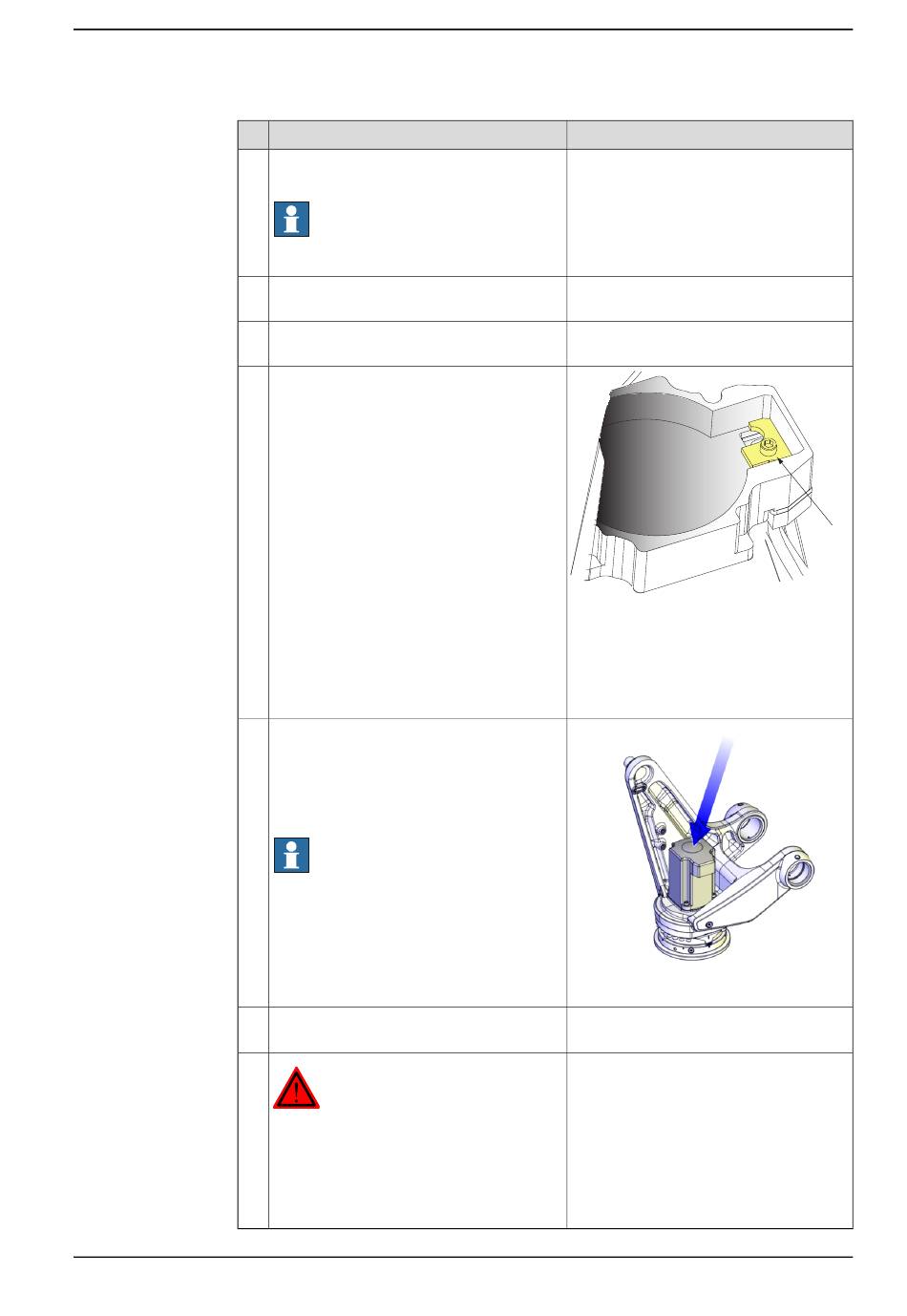

4.3.2 Austauschen des Kabelbaums, oberes Ende (einschl. Achse 6)
Aktion
Schieben Sie die Motorkabel Achse 6 vor-
sichtig durch die Kabelstopfbuchse.
Hinweis
Verdrehen Sie die Kabel nicht!
Schließen Sie alle Steckverbinder am Motor
Achse 6 an.
Überprüfen Sie die Dichtung. Ist sie beschä-
digt, wechseln Sie sie aus.
Befestigen Sie die Kabelstopfbuchse mit
den zugehörigen Befestigungsschrauben.
Bringen Sie die Abdeckung, Motor Achse
6, mit den Befestigungsschrauben und Un-
terlegscheiben wieder an. Stellen Sie sicher,
dass die Kabel korrekt verlaufen, wenn die
Abdeckung montiert wird, um ein Einquet-
schen der Kabel zu vermeiden.
Hinweis
Stellen Sie sicher, dass die Abdeckung dicht
schließt!
Aktualisieren Sie den Umdrehungszähler.
GEFAHR
Stellen Sie sicher, dass alle Sicherheitsbe-
stimmungen eingehalten werden, wenn Sie
den ersten Testlauf durchführen. Diese
werden im Abschnitt
Erster Testlauf kann
Schäden oder Verletzungen verursachen
auf Seite 29
genauer beschrieben.
© Copyright 2006-2018 ABB. Alle Rechte vorbehalten.
4 Reparatur
Hinweis
xx0600002694
•
A: Schraubverbindung für Kabel-
stopfbuchse
Stellen Sie sicher, dass die Dichtung nicht
beschädigt wird!
Bei Beschädigung austauschen.
xx1000001106
Siehe Abschnitt
Aktualisierung der Umdre-
hungszähler auf Seite 336
Fortsetzung
A
177
