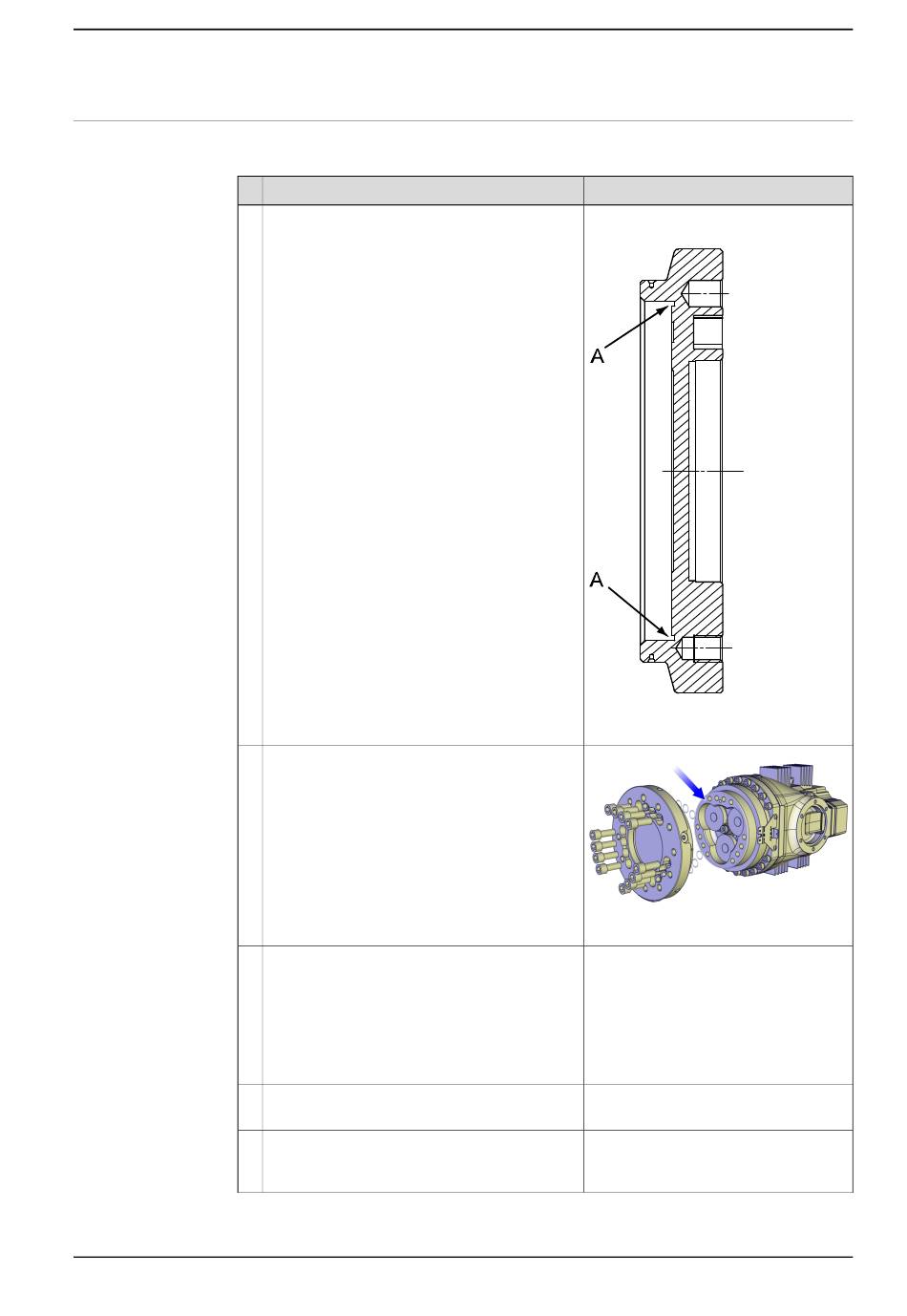

Wiedereinbau der Drehscheibe
Gehen Sie wie folgt vor, um die Drehscheibe wieder einzubauen.
1
2
3
4
5
Produkthandbuch - IRB 660
3HAC025755-003 Revision: R
Aktion
Schmieren Sie den O-Ring der Drehscheibe
mit Fett und setzen Sie ihn in die Drehscheibe
ein.
Montieren Sie auch die sechs O-Ringe, wenn
Sie die Befestigungsschrauben wieder einset-
zen.
Foundry Plus:
Tragen Sie Flanschdichtstoff Loctite 574 auf
die Kontaktfläche auf.
Sichern Sie die Drehscheibe mit ihren Befesti-
gungsschrauben.
Führen Sie eine Dichtigkeitsprüfung des Getrie-
bes, Achse 6 durch.
Befüllen Sie das Getriebe, Achse 6, mit Öl.
© Copyright 2006-2018 ABB. Alle Rechte vorbehalten.
4 Reparatur
4.4.1 Austauschen der Drehscheibe
Hinweis
Die Artikelnummer finden Sie unter
forderliche Ausrüstung auf Seite
xx0200000218
•
A: Dichtungsoberfläche, O-Ring
xx1400000995
6 Stück M14 x 25, Klasse 12.9
Anzugsdrehmoment: 175 Nm
Es können gebrauchte Schrauben ver-
wendet werden, vorausgesetzt, sie
werden vor dem Einschrauben wie im
Abschnitt
Schraubverbindungen auf
Seite 369
angegeben geschmiert.
Siehe dazu den Abschnitt
einer Dichtigkeitsprüfung auf Seite
Siehe Abschnitt
•
Ölwechsel, Getriebe Achse 6 auf
Seite 142
Fortsetzung auf nächster Seite
Fortsetzung
Er-
187.
Durchführen
156.
189
