Produkthandbuch - IRB 660
3HAC025755-003 Revision: R
4.3.3 Austauschen des Sockels, einschließlich Getriebe Achse 1
Aktion
Setzen Sie die Fächerscheiben auf die Befes-
tigungsschrauben.
Hinweis
Prüfen, ob die Fächerscheiben in der korrek-
ten Richtung eingesetzt sind. Siehe Abbil-
dung.
Setzen Sie 22 der 24 Befestigungsschrauben
ein, bevor das Armsystem komplett abge-
senkt wird.
Die ist erforderlich, um alle Schrauben korrekt
an den Gewinden anbringen zu können.
Ersetzen Sie die Führungsstifte durch die
restlichen Befestigungsschrauben und befes-
tigen Sie das komplette Armsystem mit den
Befestigungsschrauben und Unterlegschei-
ben am Sockel.
Senken Sie das Armsystem komplett ab.
Sichern Sie das komplette Armsystem mit
seinen Befestigungsschrauben.
Bauen Sie den Kabelbaum wieder in Sockel
und Rahmen ein.
Setzen Sie den Motor Achse 1 wieder ein.
© Copyright 2006-2018 ABB. Alle Rechte vorbehalten.
4 Reparatur
Hinweis
Es können gebrauchte Schrauben verwen-
det werden, vorausgesetzt, sie werden
wie im Abschnitt
Schraubverbindungen
auf Seite 369
angegeben geschmiert.

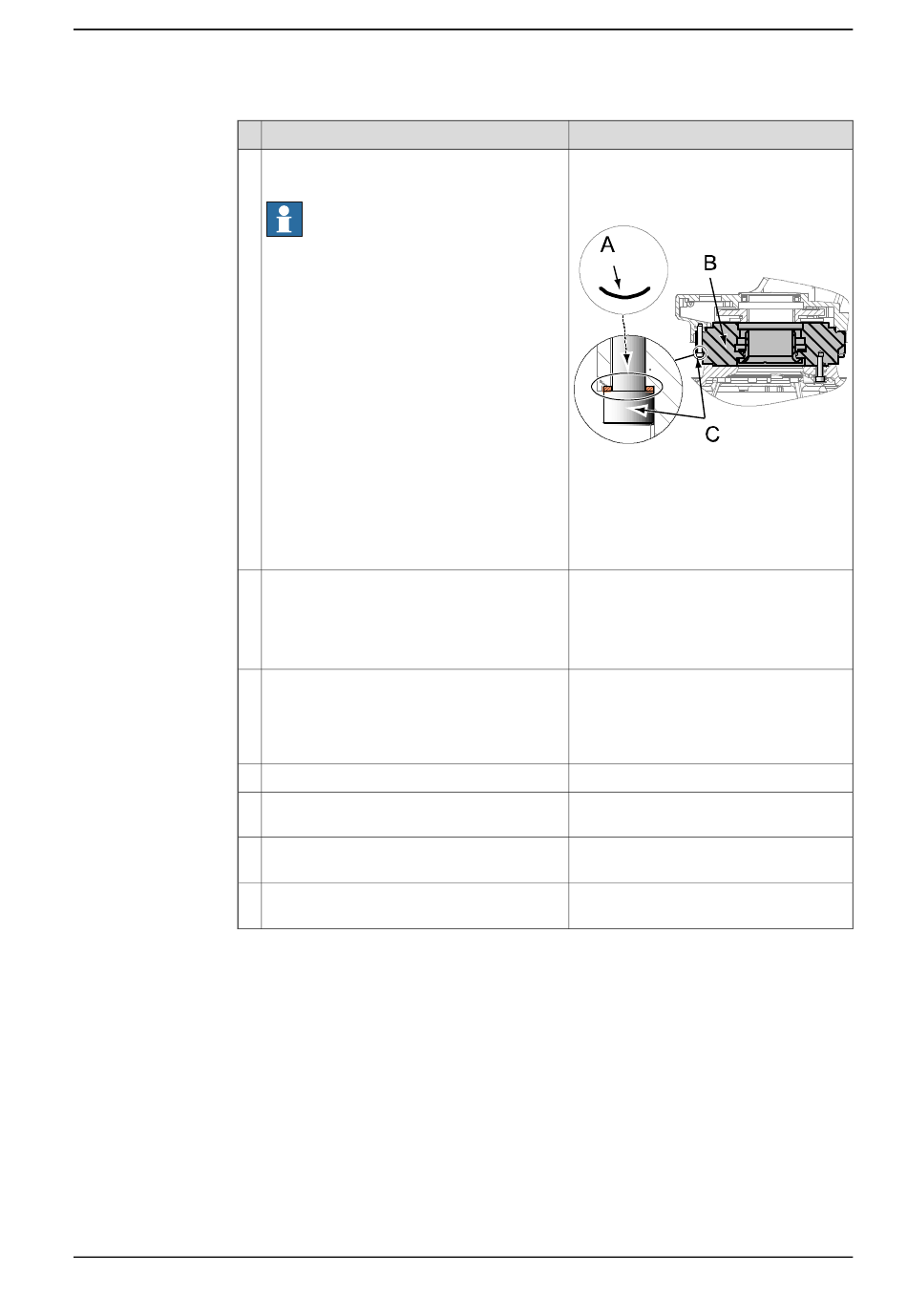

xx0600003070
Teile:
A Fächerscheibe (24 Stück)
B Achse 1 Getriebe
C Befestigungsschrauben, M12x110,
Klasse 12.9 Gleitmo (24 Stück)
Anzugsdrehmoment:
•
115 Nm
Siehe
Austauschen Kabelbaum, unteres
Ende (Achse 1-3) auf Seite
Siehe
Austauschen von Motor Achse 1
auf Seite
269.
Fortsetzung auf nächster Seite
Fortsetzung
163.
185
