4 Reparatur
4.4.7 Austauschen der Parallelstange
Fortsetzung
7
8
9
10
11
12
13
14
236
Aktion
Setzen Sie die Unterlegscheibe der Abde-
ckung (B) an der Achse 3-Seite der Parallel-
stange ein.
Montieren Sie die Welle (A), indem Sie sie
mit dem Einbau-/Ausbau-Werkzeug durch
die Parallelstange schieben.
Geben Sie Klebeflüssigkeit in die Bohrung
der Sicherungsschraube.
Setzen Sie die Sicherungsschraube und
einfache Unterlegscheibe wieder ein.
Heben Sie die Parallelstange in Position,
um das obere Ende zu montieren.
Montieren Sie das untere Ende der Parallel-
stange genauso wie das obere Ende.
Foundry Plus:
Setzen Sie die Schutzstecker wieder ein.
GEFAHR
Stellen Sie sicher, dass alle Sicherheitsbe-
stimmungen eingehalten werden, wenn Sie
den ersten Testlauf durchführen. Diese
werden im Abschnitt
Erster Testlauf kann
Schäden oder Verletzungen verursachen
auf Seite 29
genauer beschrieben.
© Copyright 2006-2018 ABB. Alle Rechte vorbehalten.
Hinweis
Siehe obige Abbildung
Die Artikelnummer finden Sie unter
derliche Ausrüstung auf Seite
Siehe obige Abbildung
Loctite 243

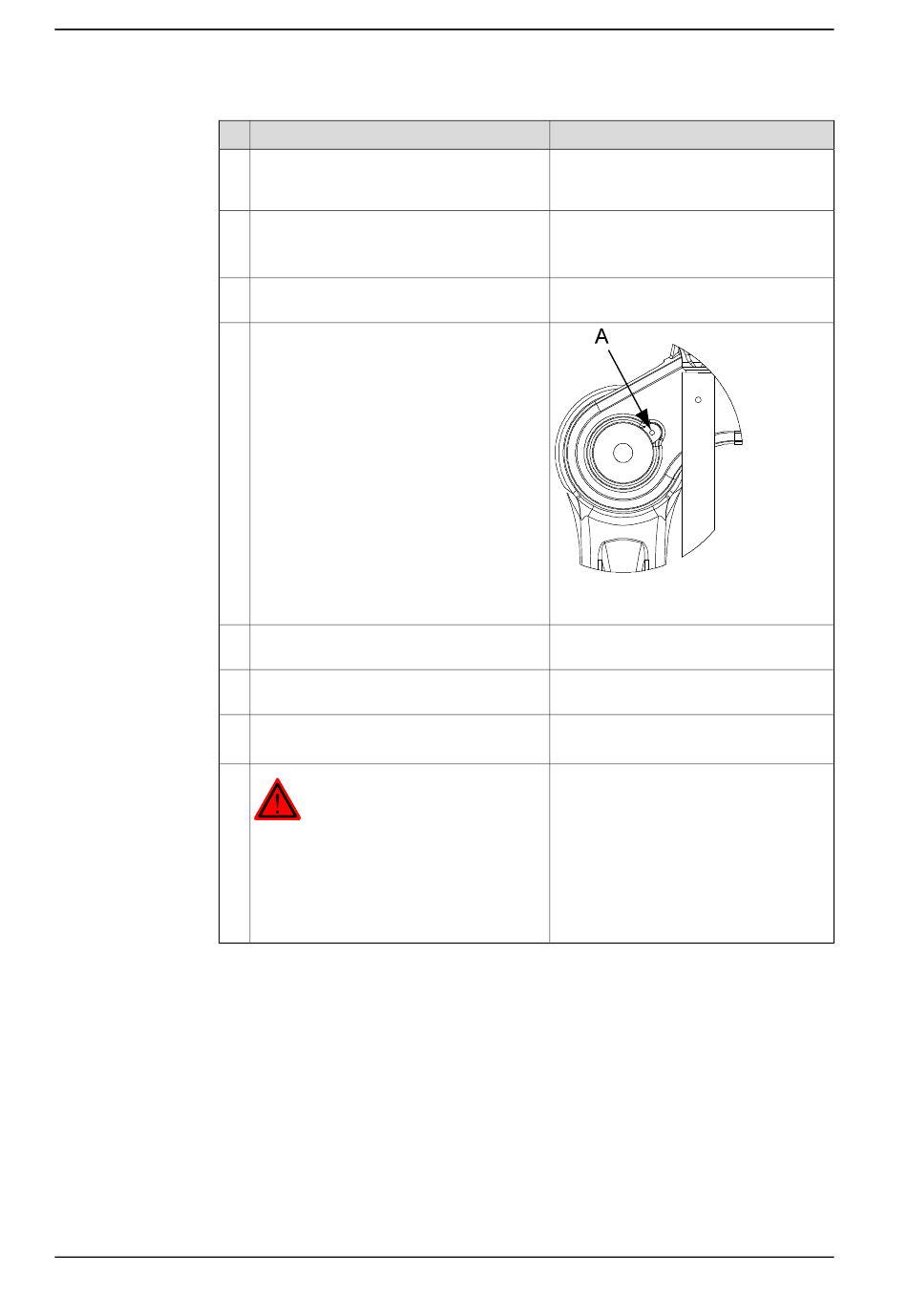

xx0600002741
•
A: Sicherungsschraube M6x16
Produkthandbuch - IRB 660
3HAC025755-003 Revision: R
Erfor-
232.
