4 Reparatur
4.4.2 Austauschen der Kippgehäuse-Einheit
Fortsetzung
6
7
8
9
Fortsetzung auf nächster Seite
198
Aktion
Trennen Sie die Motorkabel vom Motor Achse
6.
Positionieren Sie die Motorkabel so, dass sie
nicht beschädigt werden.
Entfernen Sie eine M6-Schraube und die Unter-
legscheibe an der Abdeckung, um Schmierfett
einzufüllen.
Achten Sie darauf, dass der Stopfen nicht be-
schädigt wird!
Hinweis
Nicht den Stopfen entfernen!
Entfernen Sie eine Welle nach der anderen
(siehe Schritte unten).
© Copyright 2006-2018 ABB. Alle Rechte vorbehalten.
Hinweis
Siehe Abschnitt
Austauschen des
Kabelbaums, oberes Ende (einschl.
Achse 6) auf Seite
172.

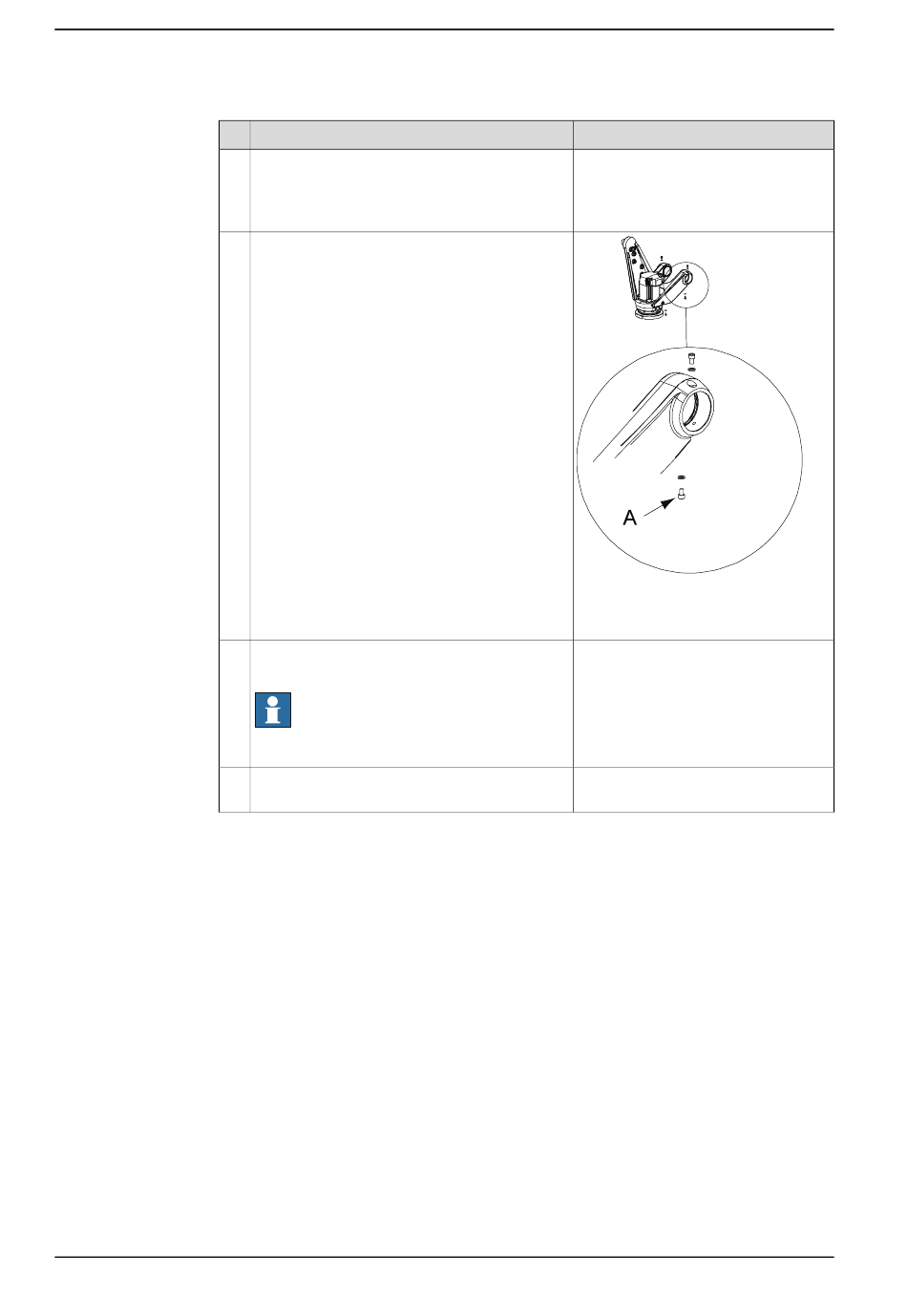

xx0600002735
•
A: Schraube M6, Öffnung zum
Einfüllen von Schmierfett
Siehe Abbildung
Position des Kippge-
häuses auf Seite
191.
Produkthandbuch - IRB 660
3HAC025755-003 Revision: R
