2 Installation und Inbetriebnahme
2.4.4 Installation des Positionsschalters, Achse 1 (Option)
Fortsetzung

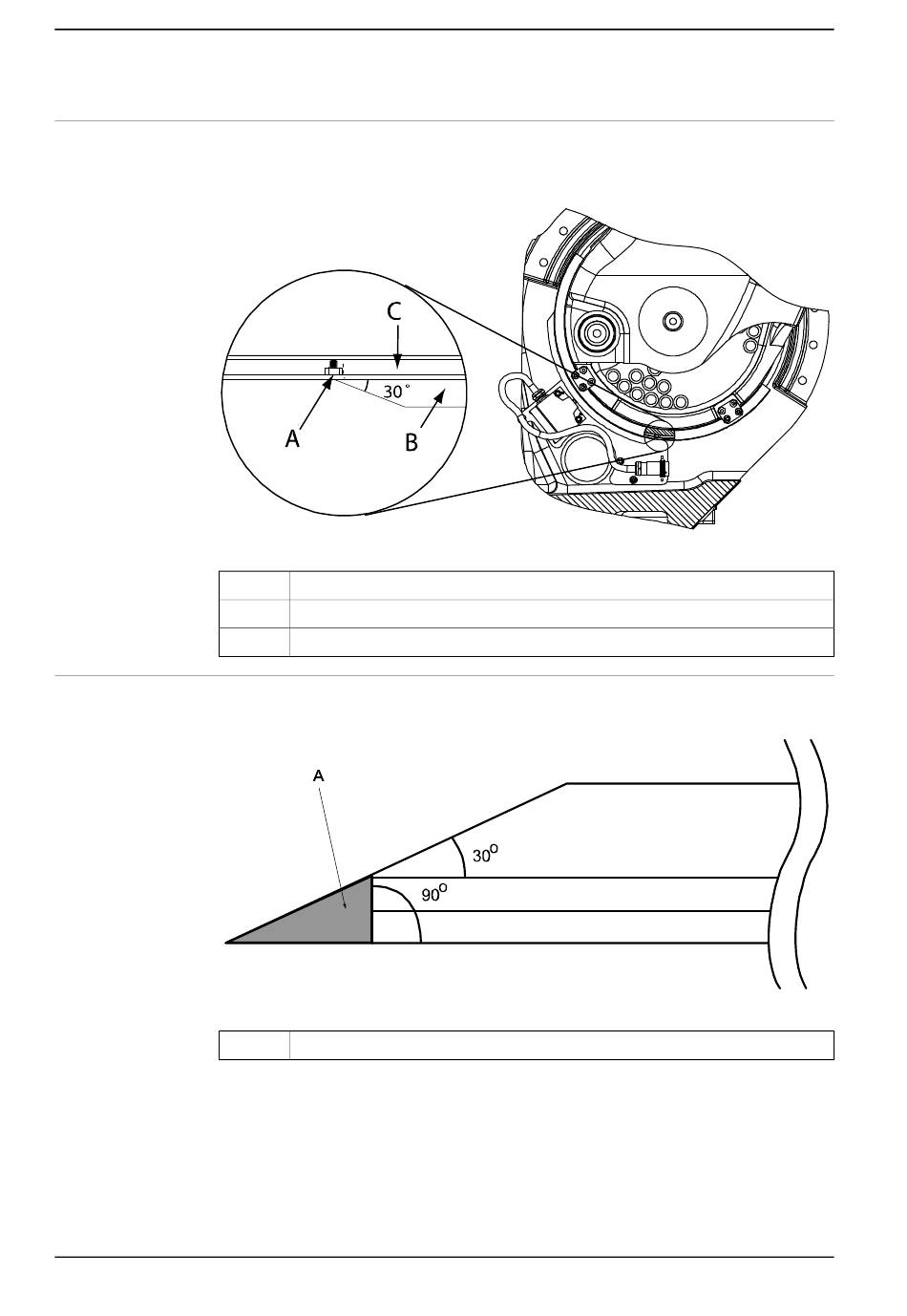

Abbildung, Nocken ausrichten und befestigen
Nachstehende Abbildung zeigt, wie die Positionsschalternocken und Profile
ausgerichtet und befestigt werden.
xx0100000113
A
B
C
Abbildung, Schneiden der Nocke
Nachstehende Abbildung zeigt, wie die Positionsschalternocke geschnitten wird.
xx0100000114
A
94
Nockenanschlag, M5 Mutter und M5 x 6 Stellschraube
Justierbare Nocke
Profil
Entfernen des grauen Bereichs
