6.5.13 Die Logikbausteine

Diese Funktionsbausteine bilden die Grundlage für die Erstellung eines Programms für
die Sicherheitsanwendung. Sie ermöglichen die logische Verbindung der Eingänge mit
Überwachungsfunktionen und mit den Ausgängen. Logikbausteine können nur im
Funktionsplan eingefügt werden, ansonsten sind die Logikbausteine deaktiviert. Dies ist
der Fall, wenn die Ressourcen für ein Gerät bereits erschöpft sind, z.B. nachdem alle
Timer-Module eingefügt wurden.
Eine Beschreibung der Logikmodule finden Sie im Kapitel „Logische Funktionen".

6.5.14 Schaltung

Die Zuweisungen im Funktionsplan werden durch die Verlinkung der Eingangs- und
Ausgangsverbinder der Funktionsbausteine erreicht. Ein Ausgang eines
Funktionsbausteins kann, wenn nötig mehrfach mit Eingängen anderer
Funktionsbausteine verbunden werden, aber ein Eingang darf nur einmal zugewiesen
werden. Darüber hinaus können bestimmte Modulgruppen aus technischen Gründen
nicht untereinander verbunden werden. Bei einer ungültigen Verbindung zeigt das
Programm eine entsprechende Warnung an.
Es können nur rechteckige Steuerpunkte erstellt werden, d.h. die Verbindungslinien
verlaufen immer horizontal oder vertikal.

Erstellung der Verbindung:

1. Drücken Sie die linke Maustaste, um einen Startverbinder auszuwählen.
2. Der Benutzer kann einen Zwischenpunkt durch Klicken in den freien Bereich
definieren.
3. Mit einem zweiten Klick wird der Zielverbinder ausgewählt.
4. Wurde das automatische Anordnen aktiviert, werden Verbindung und Baustein
automatisch angeordnet.

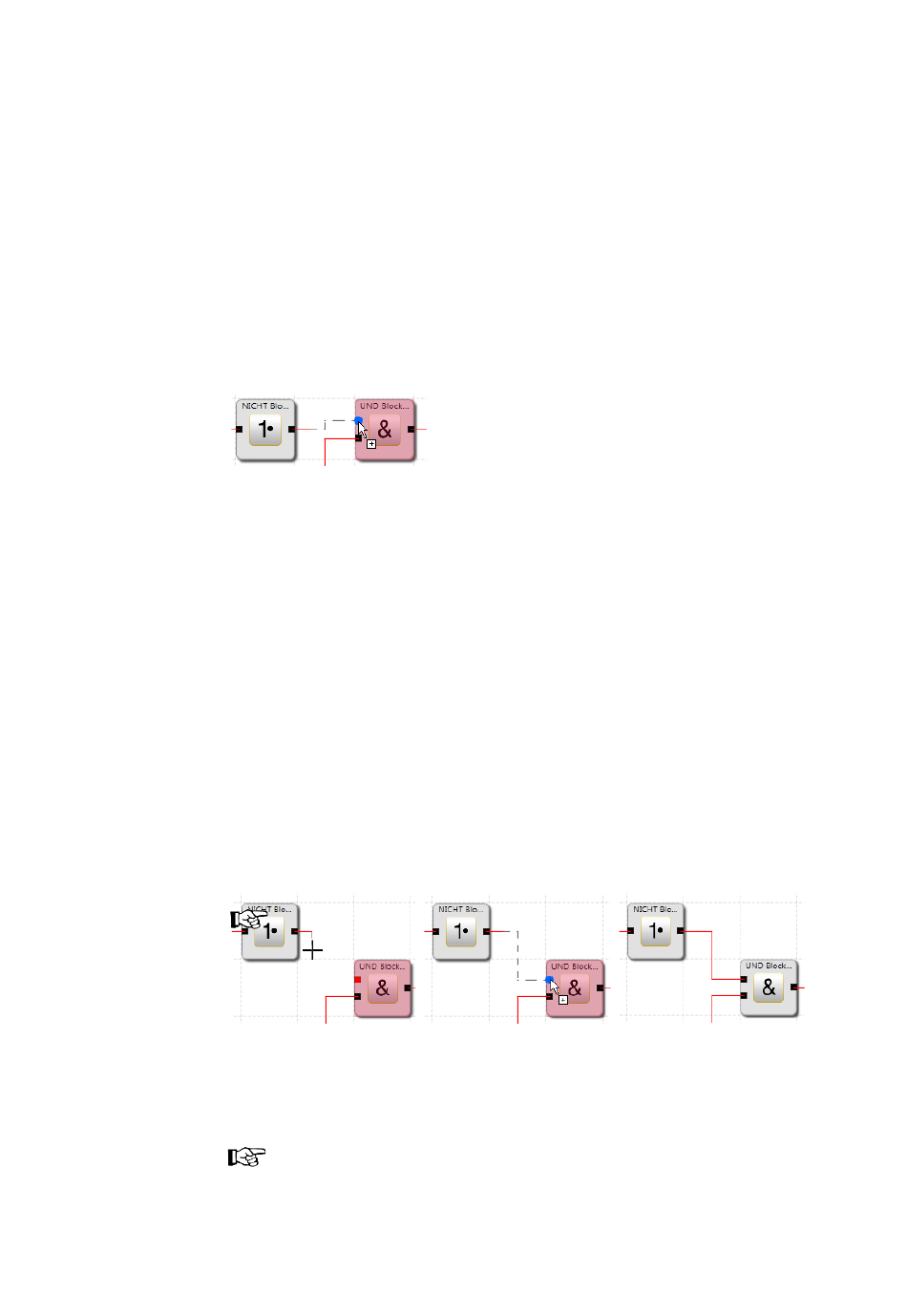

Abb. 95 Schritt-für-Schritt Darstellung zur Erstellung einer Verbindung zwischen
Funktionsbausteinen
Verbindungen können nur mit der Maus gewählt und mit der Entf-Taste gelöscht
werden.
Sollen alle Verbindungen eines Funktionsbausteins gelöscht werden, kann der
entsprechende Funktionsbaustein gelöscht werden. Die verbundenen
Anschlüsse werden in diesem Fall automatisch gelöscht.
