universal robots UR10 Servicehandbuch Seite 80

•

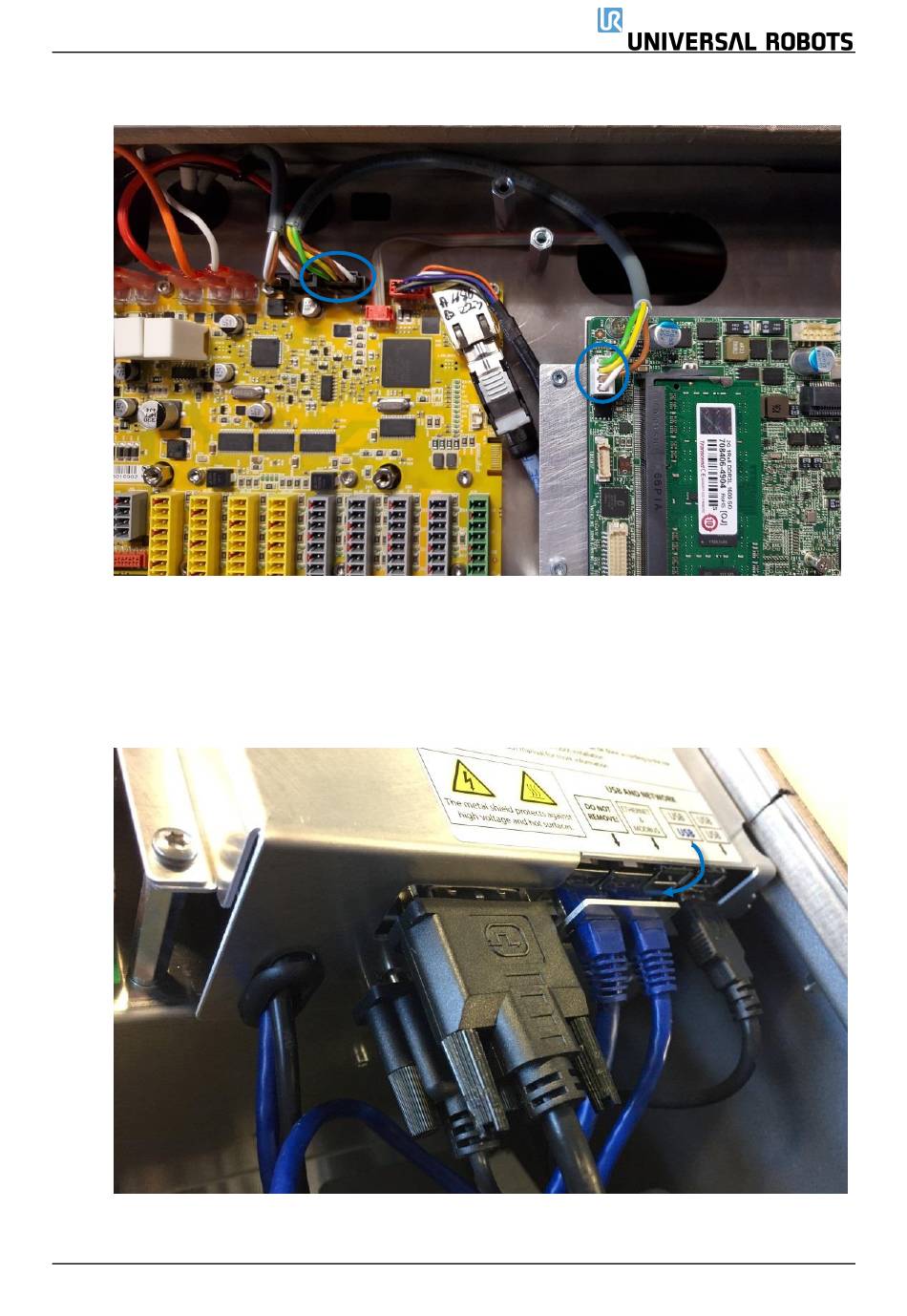

Schließen Sie das neue Stromkabel der SCB wie abgebildet an die CB3.1-Hauptplatine an.
•
Schrauben Sie die neue Abdeckung auf. Bitte beachten Sie, dass die Schraube an der Außenseite
des Controllers schwer in Position zu bringen sein kann.
•
Montieren Sie die neue Abdeckung für die Sicherheitssteuerplatine.
•
Montieren Sie alle Anschlüsse wieder gemäß dem Aufkleber auf der Abdeckung und dem Foto
unten.
Der USB-Stick wird in den blauen USB-Anschluss gesteckt.
Alle Rechte vorbehalten 80 Servicemanual_UR10_en_3.2.6
