Oberarm – Teilenummer: 103509
Hinweis: Das Unterarm-Kabelbaum-Kit enthält Kabelbäume für mehrere Robotertypen. Bitte achten Sie
darauf, dass Sie die richtige Länge verwenden.
Alle Rechte vorbehalten

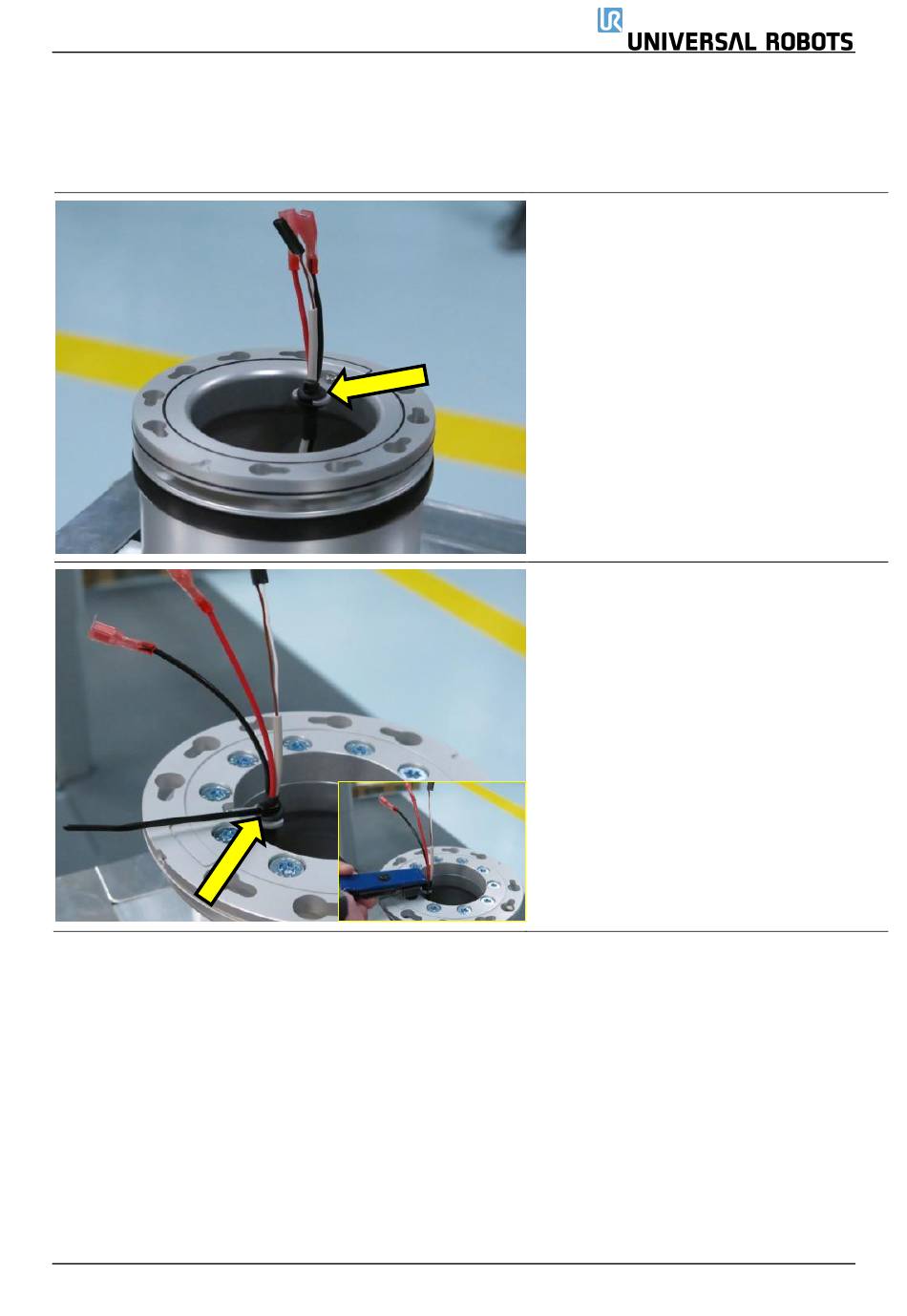

• Schieben Sie den Kabelbaum so durch den
Oberarm, dass die kurzen freiliegenden
Kommunikationsdrähte an der Seite mit der
Halterung liegen
• Schieben Sie die Tülle auf die Halterung.
• Sichern Sie ihn wie auf dem Foto dargestellt
mit einem Kabelbinder.
• Verwenden Sie das Kabelbinderwerkzeug,
um den Kabelbinder festzuziehen und
abzuschneiden.
