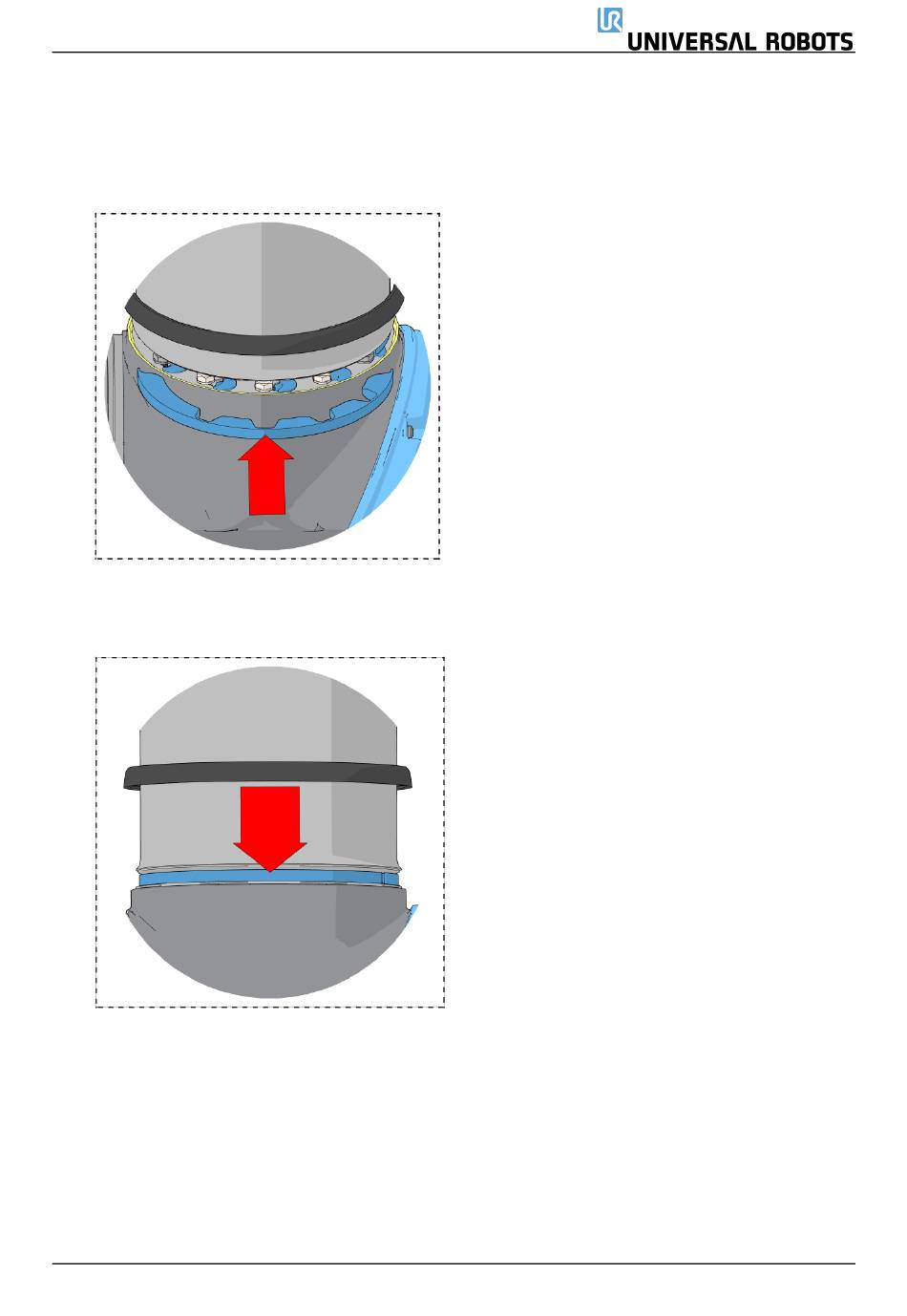

4. Setzen Sie die 2 Manschetten auf die Stopfen auf. Die Manschetten müssen so tief wie möglich
eingedrückt werden.
Hinweis: Die breite Lasche an der Manschette passt in den breiten Zwischenraum zwischen zwei
Schrauben.
Ein falsches Einsetzen sollte nicht möglich sein.
5. Platzieren Sie den Flachring in seiner ursprünglichen Position. Wenn der Flachring Anzeichen von
Beschädigung/Lockerheit aufweist, muss er durch den im Lieferumfang enthaltenen Flachring ersetzt
werden.
