2. Entfernen Sie die Aluminium-Abdeckplatte

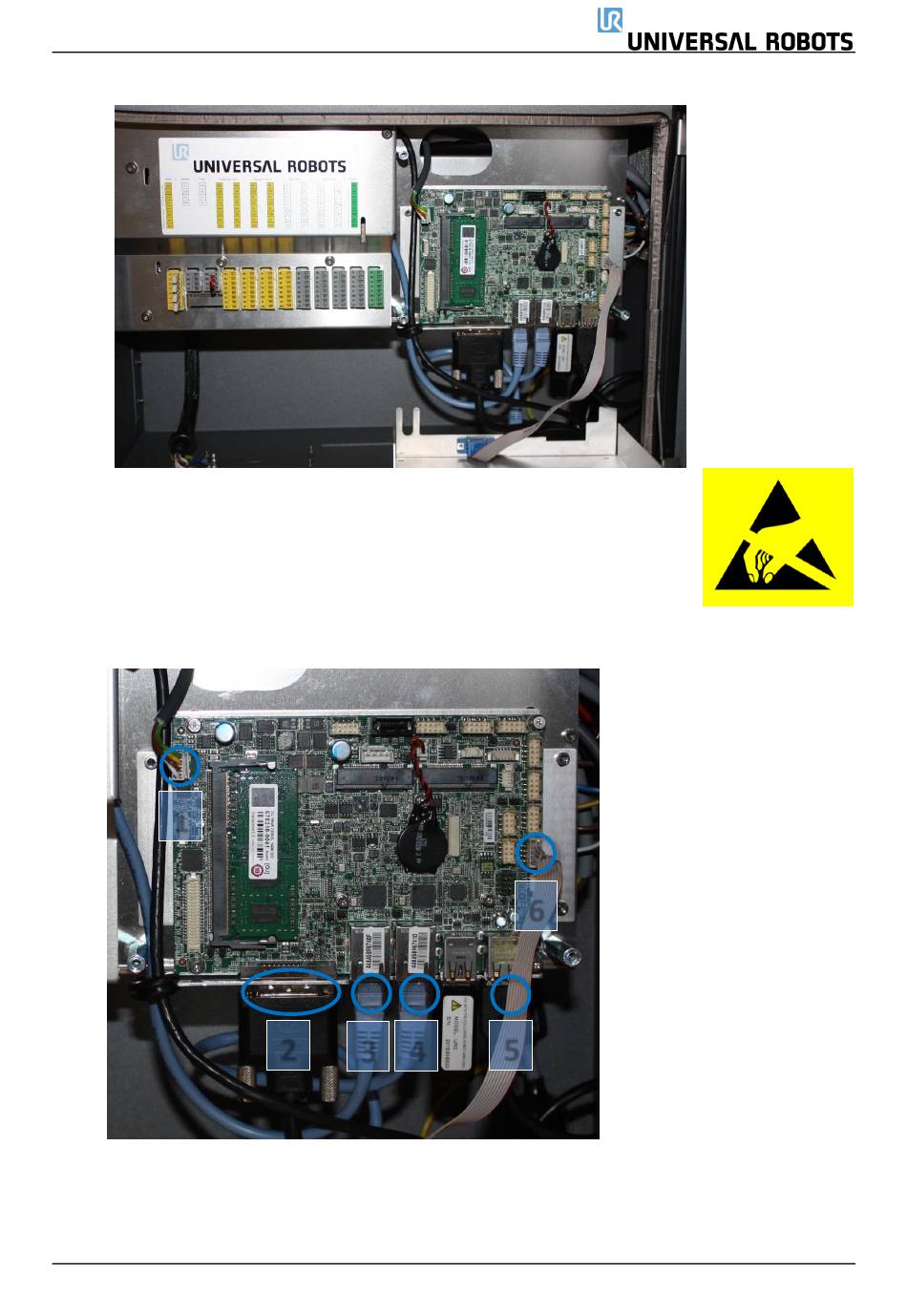

3. Trennen Sie die Kabelverbindungen von der Hauptplatine:
1. Weißer Stecker mit weißen, braunen, gelben und grünen treten,
12-V-Stromversorgung
2. DVI-Kabel für Bedienpanel-Bildschirm
3. Ethernet-Kabel zur Sicherheitssteuerplatine (SCB)
4. Ethernet-Kabel zum externen Anschluss
5. Schwarzes USB-Kabel für den USB-Anschluss des Bedienpanels
6. Graues Flachbandkabel für RS232-Anschluss des Bedienpanels
