4 Reparatur
4.4.3 Austauschen des Hall-Sensors der Achse 7
Fortsetzung

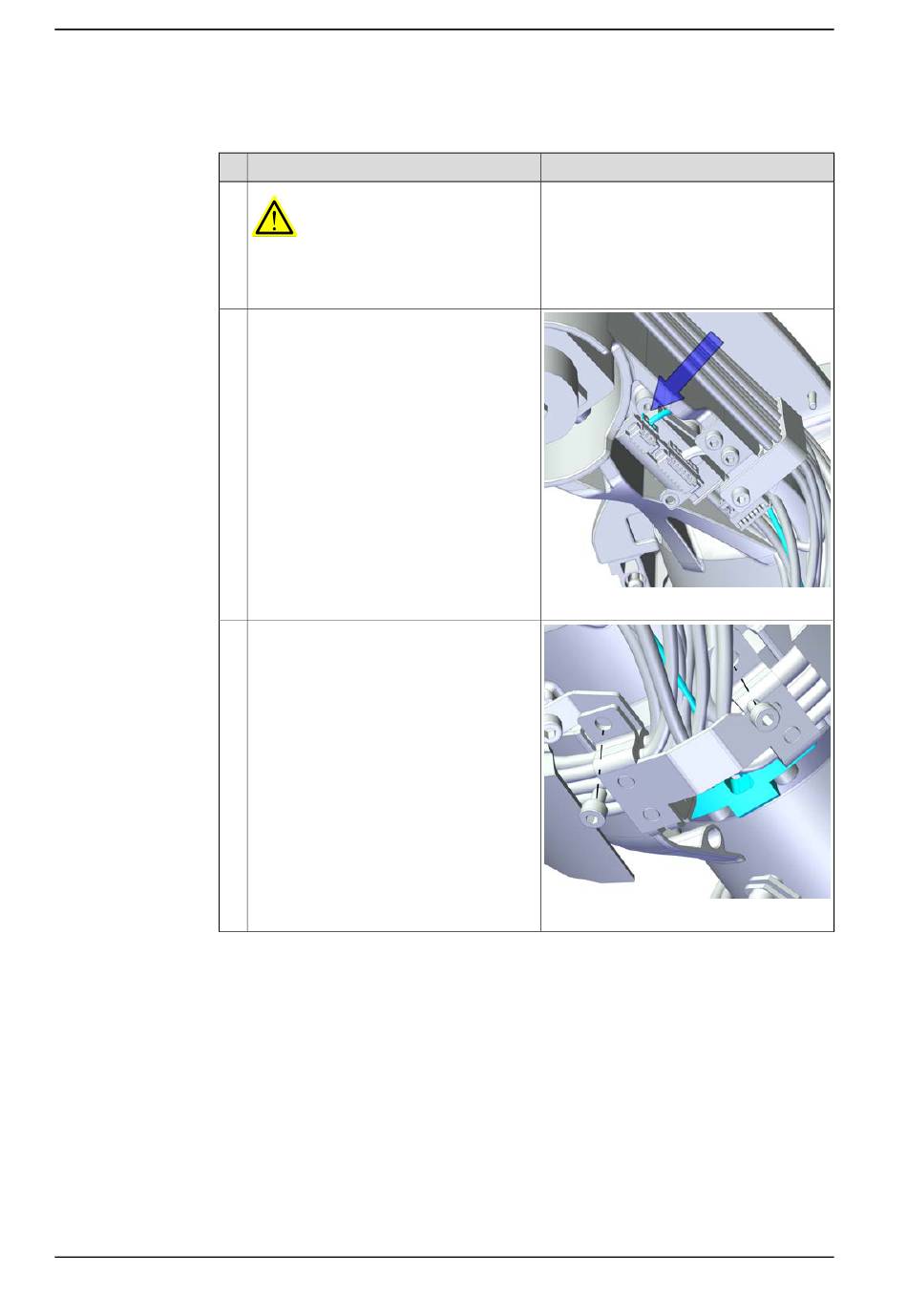

Ausbauen des Hall-Sensors Achse 7
1
2
3
Fortsetzung auf nächster Seite
250
Aktion
GEFAHR
Stellen Sie sicher, dass die gesamte elek-
trische Strom- und Luftdruckversorgung
zum Roboter unterbrochen ist.
Ziehen Sie die Schnittstellenkarte des Hall-
Sensors (HSIB) vorsichtig heraus.
Trennen Sie den Hall-Sensor-Verbinder P3.
Entfernen Sie die Kabelhalterung, indem
Sie die beiden Schrauben entfernen.
© Copyright 20192020 ABB. Alle Rechte vorbehalten.
Hinweis
xx1800003338
xx1800003339
