4 Reparatur
4.3.4 Austauschen des Motors von Achse 3
Fortsetzung
2
3
4
Fortsetzung auf nächster Seite
168
Aktion

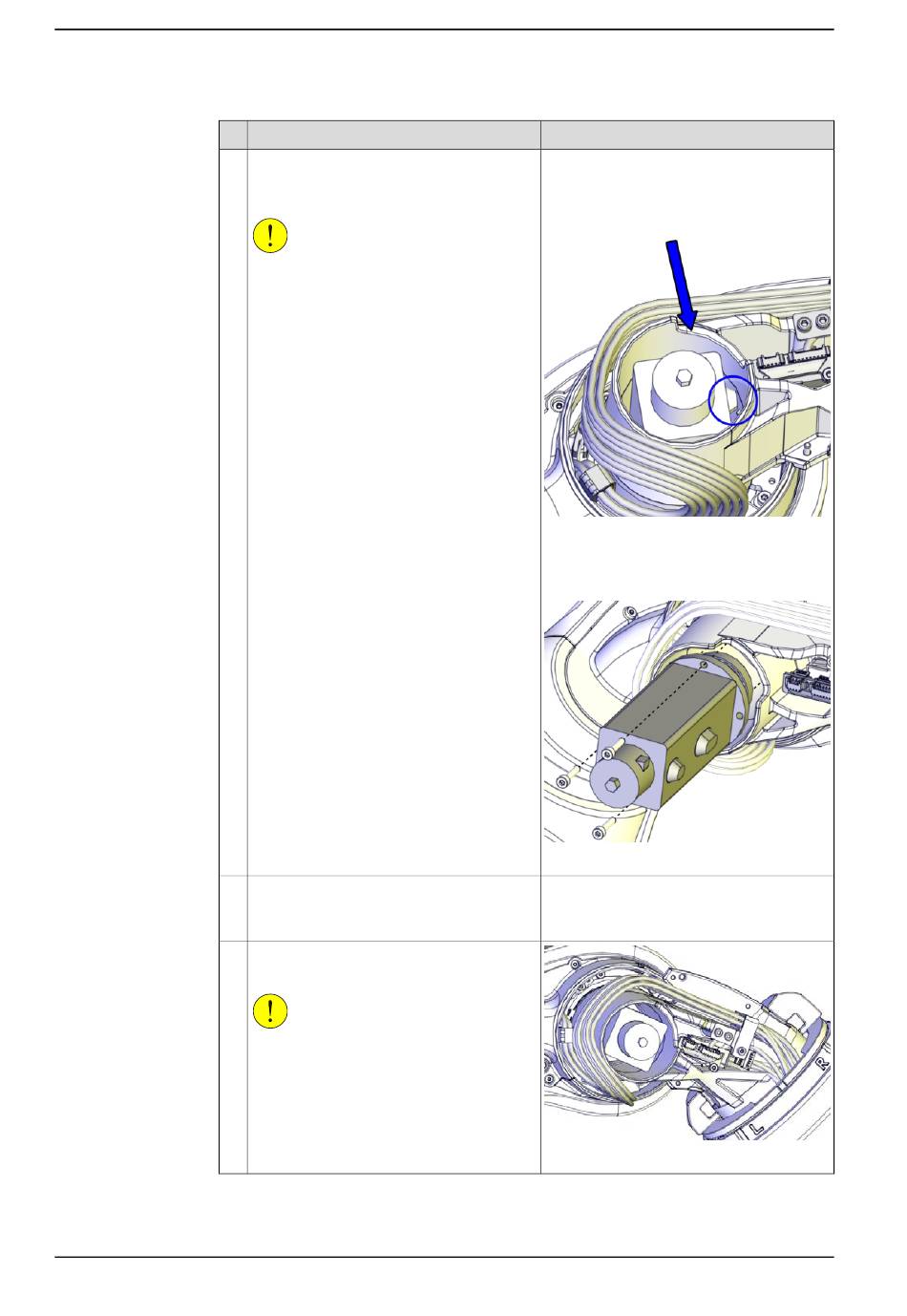

Richten Sie den Motor korrekt aus und
bringen Sie ihn am Arm an. Befestigen Sie
ihn mit den Schrauben.
VORSICHT
Der Motor muss vorsichtig hineingescho-
ben werden. Wenn die Zahnräder nicht in-
einandergreifen, drehen Sie die Achse
vorsichtig vor und zurück, bis die Zahnrä-
der ineinander greifen.
Anschluss an Motor-Anschlüsse:
•
R1.MP3
•
R1.FB3
Verlegen und sichern Sie die Verkabelung
entsprechend der Abbildung.
VORSICHT
Korrekte Kabelführung ist äußerst wichtig.
Wenn die Kabel falsch verlegt und gesi-
chert sind, können sie beschädigt werden.
© Copyright 20192020 ABB. Alle Rechte vorbehalten.
Hinweis
Motorausrichtung: Richten Sie den Motor
so aus, dass der Motoranschluss zur
großen Kerbe des Armmontageflansches
zeigt.
xx1500000567
Schrauben: 3HAB3409-212 (3 St.) (keine
Schraube unter dem Anschluss).
Anzugsdrehmoment: 0,9 Nm.
xx1400002752
xx1500000573
Produkthandbuch - IRB 14050
3HAC064625-003 Revision: D
