4 Reparatur
4.5.4 Austauschen des mechanischen Anschlags Achse 3
Fortsetzung

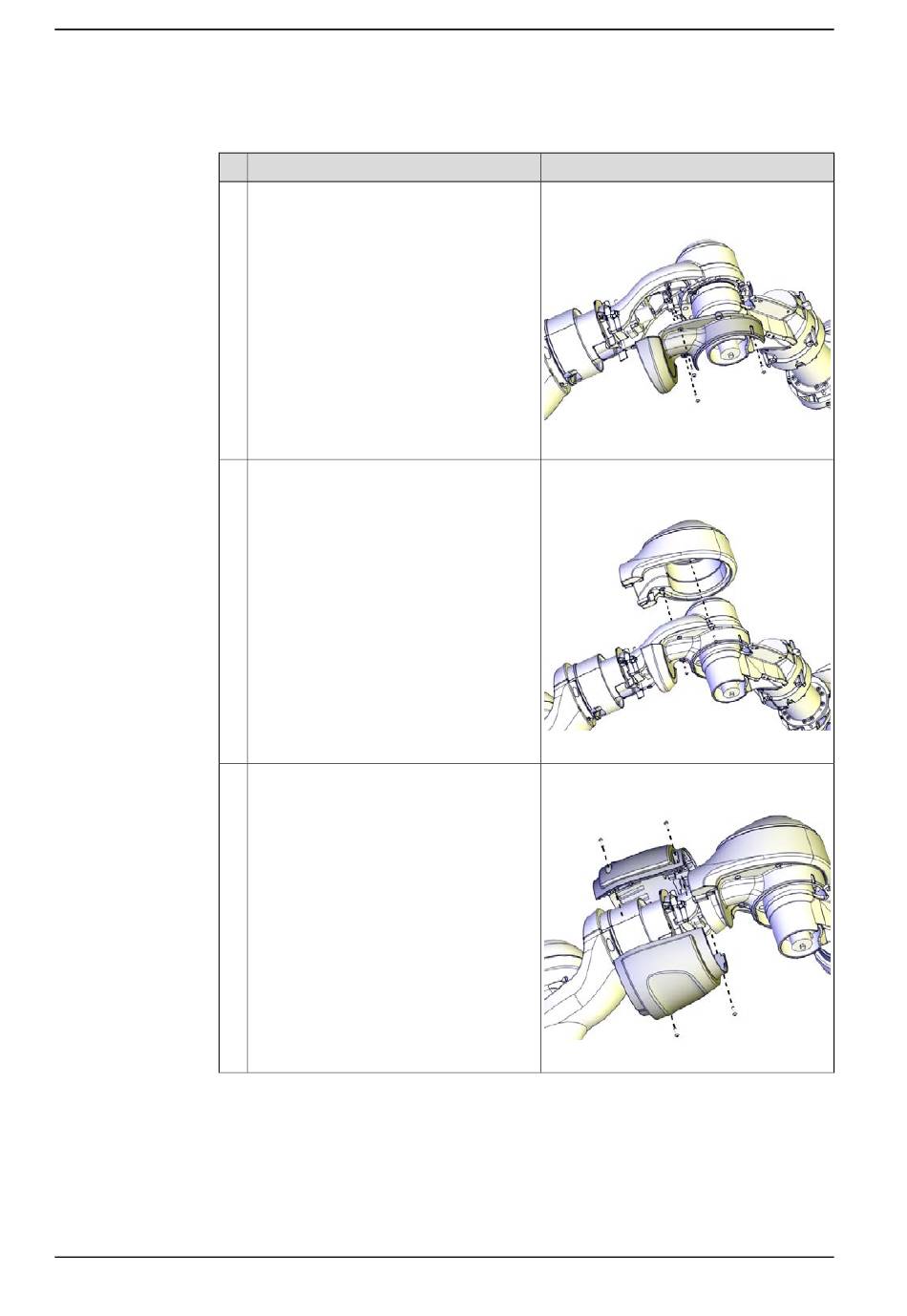

Wiedereinbau der Abdeckungen
1
2
3
Fortsetzung auf nächster Seite
302
Aktion
Bringen Sie die obere Abdeckung von
Achse 3 wieder an.
Bringen Sie die Gehäuseabdeckung von
Achse 3 wieder an.
Entfernen Sie die untere Abdeckung der
Achse 4.
© Copyright 20192020 ABB. Alle Rechte vorbehalten.
Hinweis
Schrauben: 3HAC050368-005 (3 St.).
Anzugsdrehmoment: 0,14 Nm.
xx1500000093
Schrauben: 3HAC050368-005 (2 St.).
Anzugsdrehmoment: 0,14 Nm.
xx1500000091
Schrauben: 3HAC050368-005 (4 St.).
Anzugsdrehmoment: 0,14 Nm.
xx1400002756
