ABB Robotics IRB 14050 Produkthandbuch Seite 266

4 Reparatur
4.4.5 Austauschen des Hall-Sensors Achse 4
Fortsetzung
2
3
4
5
Fortsetzung auf nächster Seite
266

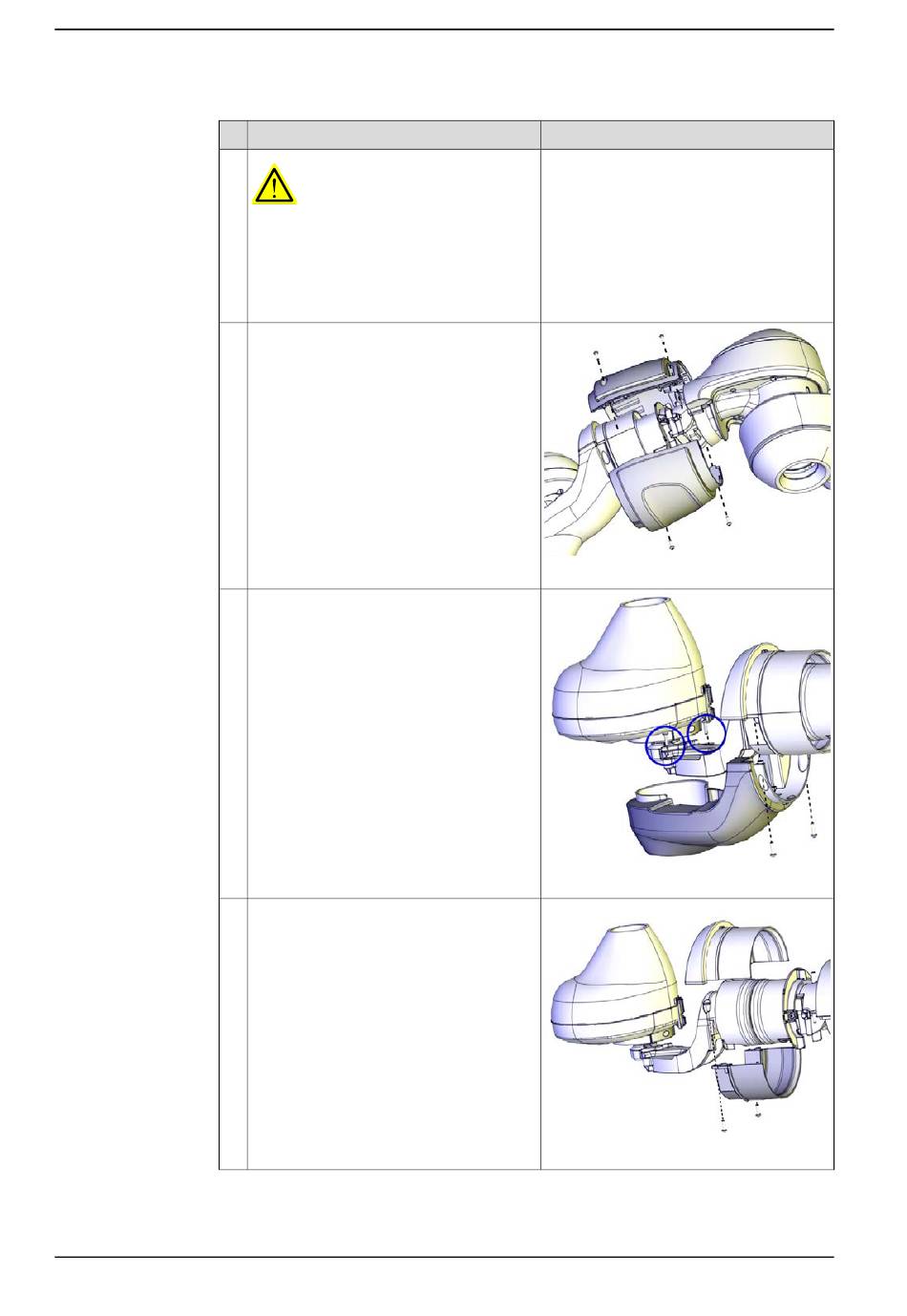

Aktion
GEFAHR
Unterbrechen Sie sämtliche:
• Stromversorgung
• Druckluftzufuhr
zum Roboter, vor dem Start der Reparatur-
arbeiten am Roboter
Entfernen Sie die untere Abdeckung der
Achse 4.
Entfernen Sie die obere Abdeckung Achse
4.
Entfernen Sie den äußeren Kabelschutz
Achse 4.
© Copyright 20192020 ABB. Alle Rechte vorbehalten.
Hinweis
xx1500000360
xx1500000095
xx1500000496
Produkthandbuch - IRB 14050
3HAC064625-003 Revision: D
