4 Reparatur
4.4.1 Austauschen des Hall-Sensors von Achse 1
Fortsetzung
Wiedereinbau des Hall-Sensors
Gehen Sie wie folgt vor, um den Hall-Sensor wieder anzubauen.

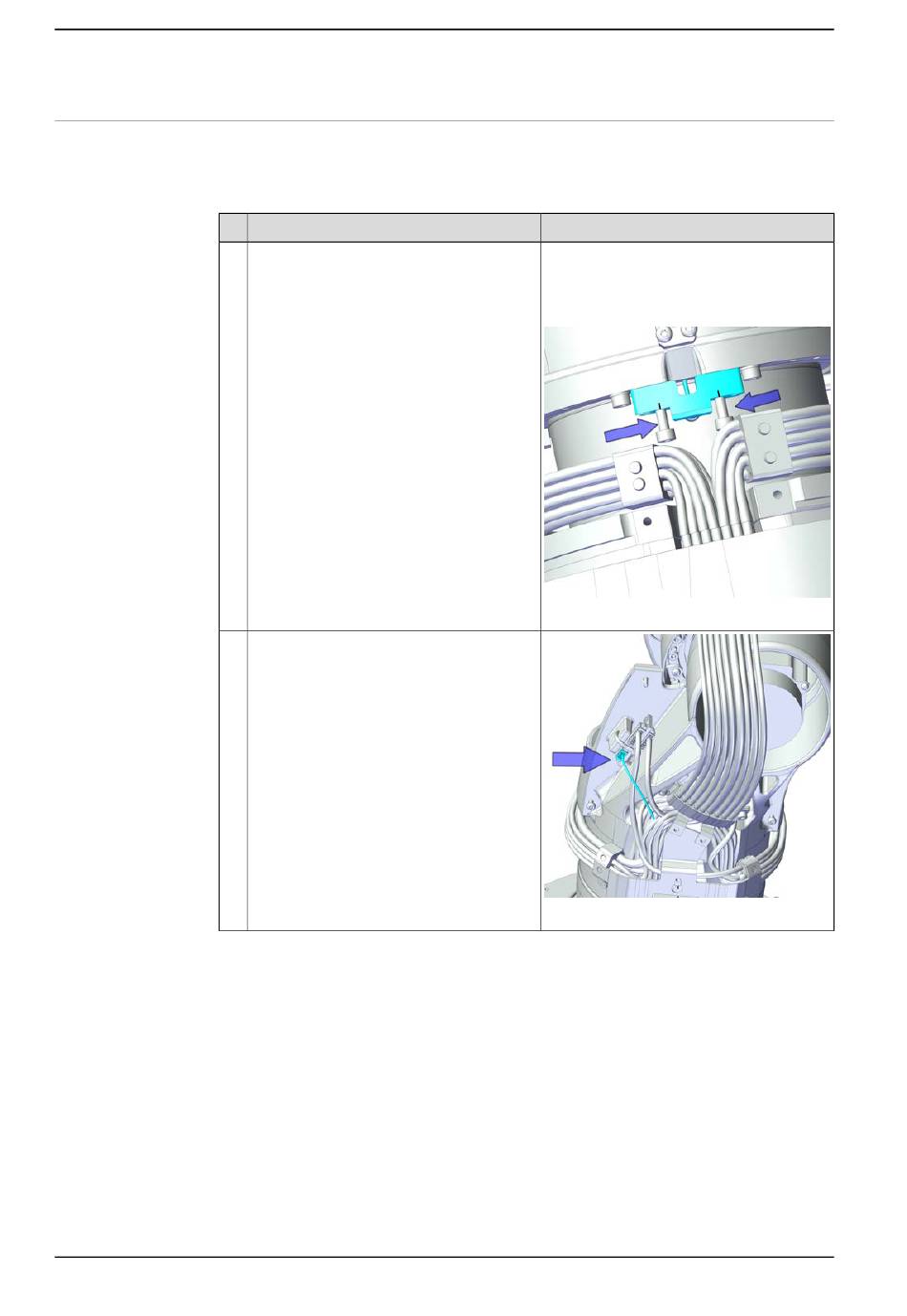

Wiedereinbauen des Hall-Sensors Achse 1
1
2
Fortsetzung auf nächster Seite
230
Aktion
Bauen Sie den Hall-Sensor mit den
Schrauben und Unterlegscheiben wieder
ein.
Verbinden Sie den Hall-Sensor-Verbinder
P3.
© Copyright 20192020 ABB. Alle Rechte vorbehalten.
Hinweis
Hall-Sensor mit Befestigung für Achse 1:
3HAC052445-001.
Schrauben: 3HAB3409-241 (2 St.).
Anzugsdrehmoment: 0,8 Nm.
xx1800003332
xx1800003331
Produkthandbuch - IRB 14050
3HAC064625-003 Revision: D
