Inhaltszusammenfassung für Bosch Flow 7002

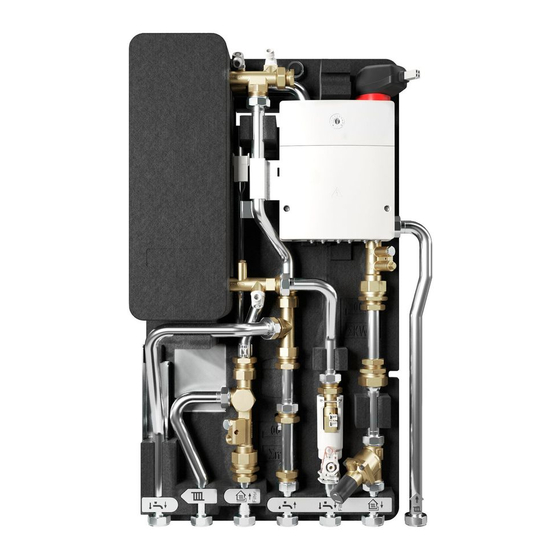

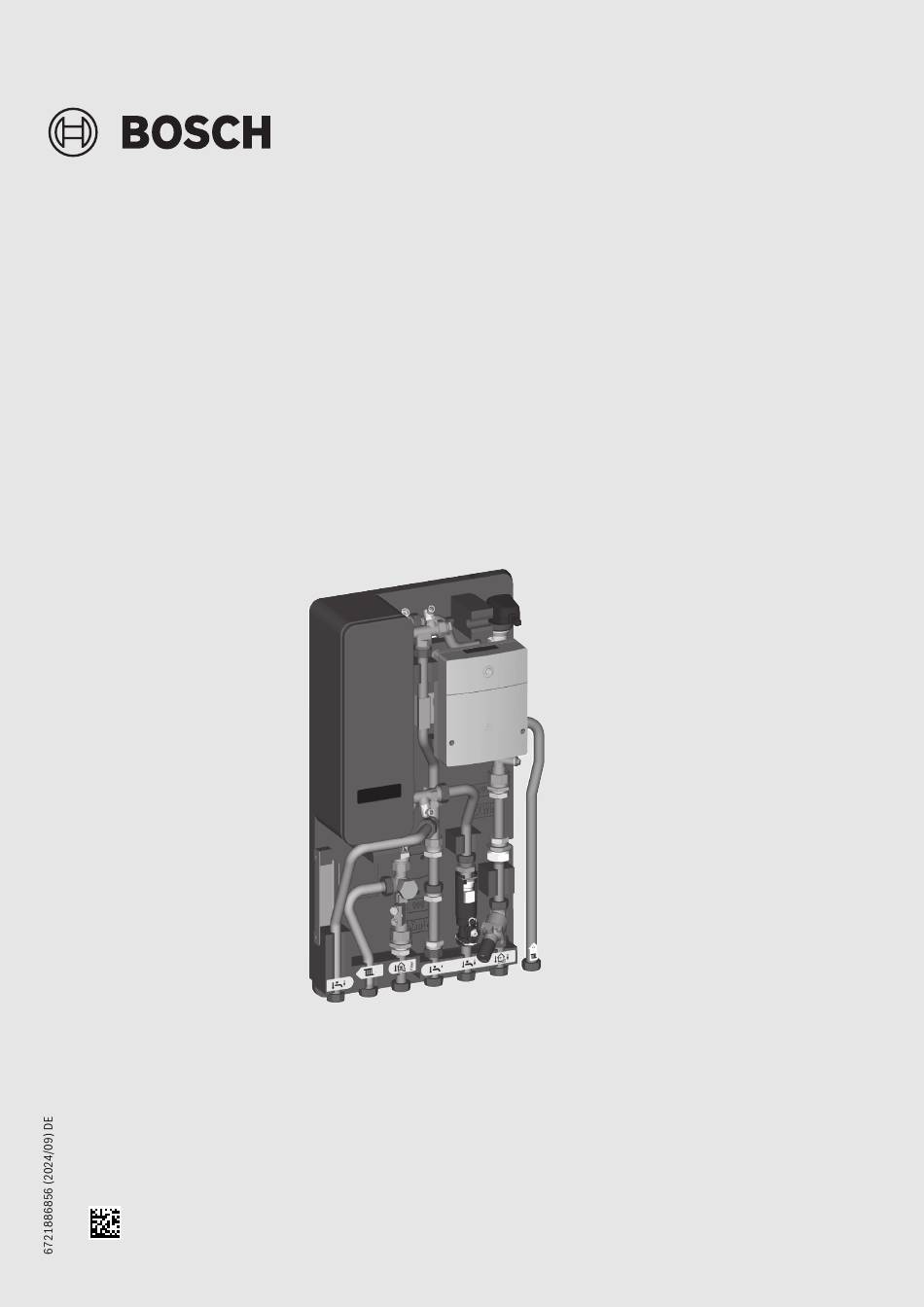

- Seite 1 Installations- und Wartungsanleitung für die Fachkraft / Hinweise für den Betreiber Wohnungsstationen Flow 7002 F7002 HPS...
- Seite 2 Außerbetriebnahme........27 Flow 7002 – 6721886856 (2024/09)
- Seite 3 – Für den sicheren und umweltverträglichen Betrieb ist eine Ins- HTransporthinweise pektion im 2-Jahres-Intervall sowie eine bedarfsabhängige Reini- ▶ Verpackung erst direkt vor der Montage entfernen. gung und Wartung erforderlich. ▶ Beim Transportieren der Station Schutzhandschuhe tragen. ▶ Geeignete Transportmittel verwenden (z. B. Sackkarre). Flow 7002 – 6721886856 (2024/09)
- Seite 4 Die Austrittstemperatur ist eine Mischung aus Vor- und Nacherwärmung (Durchlauferhitzer). Heizbetrieb • Station für den gemischten Heizkreis: Das 3-Wege-Mischventil mo- duliert zusammen mit der Heizkreispumpe [15] das Heizwasser, um die voreingestellte Vorlauftemperatur zu halten. Flow 7002 – 6721886856 (2024/09)
- Seite 5 (Anschluss PS1 am Modul MHIU100 an Klemmleiste der Flä- chenheizung notwendig, Kap. 6 "Elektrischer Anschluss"). • Ventilkick: Um ein Blockieren des Regelventils [3] zu vermeiden, wird das Ventil einmal pro Woche aktiviert. Flow 7002 – 6721886856 (2024/09)
- Seite 6 [28] Adapter für Wasserschlagdämpfer [12] Differenzdruckregler Primärkreis (Einstellschraube nicht verän- [29] Temperaturfühler Warmwasser dern! Grundeinstellung: 400 mbar) [30] Plattenwärmetauscher (edelstahlgelötet) [13] Klemmleiste, bauseits [14] Heizkreis-Verbindungsrohre [15] Heizkreis-Set mit Pumpe, 3-Wege-Ventil, Verbindungsstück oben mit Rückschlagventilen und höhenverstellbare Anbindung unten Flow 7002 – 6721886856 (2024/09)
- Seite 7 1) Parallelbetrieb: Geräteleistung teilt sich auf 2) Zubehör Thermische Absicherung notwendig. Ohne Zubehör: 70 °C Bild 4 Abmessungen der Station 3) In Verbindung mit Durchlauferhitzer 4) Plus 1 bar für ausreichenden Druck bis zur Entnahmestelle Tab. 2 Technische Daten Wohnungsstation Flow 7002 – 6721886856 (2024/09)
- Seite 8 Entlüftungsventil Regelventil Durchlauferhitzer Überströmventil Durchflussturbine und -begrenzer Differenzdruckregler Primärkreis 3-Wege-Mischventil Pumpe Heizkreis 1000 1200 1400 Plattenwärmetauscher prim [l/h] 001002 2-02 [10] Zonenventil (Stellmotor, Zubehör) [11] Differenzdruckregler Heizkreis Bild 7 Druckverlust Primärseite Bild 9 Ungemischter Heizkreis Flow 7002 – 6721886856 (2024/09)
- Seite 9 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 sek [l/min] 00100 884-001 Bild 14 45 kW - Primäre Rücklauftemperatur in Abhängigkeit der pri- mären Vorlauftemperatur und Zapfrate (l/min) Flow 7002 – 6721886856 (2024/09)
- Seite 10 Eingestellte Temperatur am Durchlauferhitzer: 48 °C Eingestellte Temperatur am Durchlauferhitzer: 53 °C Eingestellte Temperatur am Durchlauferhitzer: 60 °C sek [l/min] 00100 55887 -001 Bild 19 50 °C Vorlauf Primärkreis / 45 °C am Modul eingestellt Flow 7002 – 6721886856 (2024/09)
- Seite 11 ▶ Erdungsschellen über Erdungsleiter (mindestens 6 mm ) an der • Trinkwasserverordnung 2011: Grenzwerte für die Wasserbeschaf- fenheit einhalten. Potenzialausgleichsschiene des Gebäudes anschließen. • DIN VDE 0100: Errichten von Niederspannungsanlagen • EN 60335-1: Sicherheit elektrischer Geräte für den Hausgebrauch Flow 7002 – 6721886856 (2024/09)
- Seite 12 Der Druckminderer reduziert und stabilisiert den Kaltwasserdruck. Da- ▶ Kapillarleitung mit einem Radius von mehr als 20 mm biegen. durch gleicht der Druckminderer Druckdifferenzen auf der Kalt- und Warmwasserseite aus. Einstellung ab Werk: 3 bar. 1. Kugelhahn demontieren. Flow 7002 – 6721886856 (2024/09)
- Seite 13 1. Oberes Teil auf die Montageplatte setzen und mit Dichtung fest- Schrank schieben und mit den Muttern verschrauben. schrauben. 2. Unteres Rohr mit Dichtungen an Station und oberes Teil festschrau- ben. 00100 5432 7-01 Bild 27 Rückwand des Heizkreismoduls aufhängen Bild 25 Montageanschlussplatten montieren Flow 7002 – 6721886856 (2024/09)
- Seite 14 (nur bei Unterputzschränken) oder Edelstahlwellrohre vorgesehen. 00100 5592 6-01 Die Montage ist gleich. Bild 32 Verbindungsrohre mit Dichtung an Station schrauben Bei der Verwendung von Heizkreisverteiler-Fremdfabrikaten die Verbin- dung mit Edelstahlwellrohre vornehmen, da diese bei Bedarf eingekürzt werden können. Flow 7002 – 6721886856 (2024/09)
- Seite 15 Anschluss Temperaturfühler Wärmemengenzähler, wenn zwei Temperaturfühler vorhanden sind Adapter Wärmemengenzähler 130 × G1 / 110 × G¾ Adapter für Kaltwasserzähler, 110 × G¾ Anschluss für Temperaturfühler Vorlauf Wärmemengenzähler M10 × 1 Adapter Wasserschlagdämpfer Wasserschlagdämpfer (Zubehör) Flow 7002 – 6721886856 (2024/09)
- Seite 16 Pumpenkick (optional) Regelventil für Warmwasserbereitung Kodierschalter für Warmwassertemperatur und Kalibrierung des Regelventils Heizkreispumpe anschließen ▶ Pumpe an Klemmleiste mit Pumpenlogik (Zubehör) anschließen. An- leitung der Klemmleiste beachten. 00100 56248 Bild 38 Elektrischer Anschluss Pumpenkick-Funktion (Option) Flow 7002 – 6721886856 (2024/09)
- Seite 17 Werk ist der Widerstand 35 °C an dem Stecker montiert. Um die Temperatur zu ändern: ▶ Kodierschalter am Modul auf “0” stellen und stromlos schalten. ▶ Widerstand vom Stecker demontieren und passenden Widerstand aus Lieferumfang montieren (Tabelle). Flow 7002 – 6721886856 (2024/09)
- Seite 18 ▶ Schlauch auf Entlüftungsventile stecken [1, 2] und austretendes Wasser gezielt abführen. Um den Warmwasserkreis zu entlüften: ▶ Wasserhahn öffnen. Mit Entlüftungsventil Luft entweichen lassen [2]. Um den Heizkreis zu entlüften: ▶ Mit Entlüftungsventil [3] Luft entweichen lassen. Flow 7002 – 6721886856 (2024/09)
- Seite 19 30°C 35°C 40°C 45°C 50°C 55°C 60°C 00100 60 00100 60 5-01 Bild 45 Warmwassertemperatur am Modul einstellen Bild 49 Gewünschte max. Vorlauftemperatur einstellen 35°C (30-60 °C) 00100 60 2-01 Bild 46 Option: Warmhaltefunktion mittels Widerstand aktivieren Flow 7002 – 6721886856 (2024/09)
- Seite 20 13 kW 42 °C 15 l/min 18 l/min 45 °C 40 °C 60 °C 11 kW 50 °C 13 l/min 14,5 l/min 45 °C 40 °C 60 °C 13 kW 50 °C 14 l/min 15,5 l/min Flow 7002 – 6721886856 (2024/09)
- Seite 21 ▶ Regelventil nach rechts zur Seite drehen und darauf achten, dass die Steckerverbindung nicht gelöst wird. Bild 54 Statusanzeigen der integrierten Heizungspumpe Gelbe LED Grüne LED Auswahltaste 00100 00100 56023 56023 Bild 52 Regelventil vorsichtig nach rechts drehen Flow 7002 – 6721886856 (2024/09)
- Seite 22 Heizlast. Einstellungen ▶ Um die Einstellung zu ändern, mit Auswahltaste auf die gewünschte Position wechseln. 1 2 3 00100 7565-03 00100 7565-03 Bild 56 Einstellung der Pumpenkennlinie Proportionaldruck-Kennlinie PP1 Proportionaldruck-Kennlinie PP2 Proportionaldruck-Kennlinie PP3 max Flow 7002 – 6721886856 (2024/09)
- Seite 23 Datum: Fußbodenheizung: Überhitzungsschutz installiert? Tab. 12 Einstellung Heizkreispumpe geprüft? Vorlauftemperatur Heizung (an Station) gemessen? ______ °C Rücklauftemperatur Heizung (an Station) gemessen? ______ °C Leistung Heizung ermittelt? ____ kW Vorlauftemperatur Primärkreis gemessen? ______ °C Flow 7002 – 6721886856 (2024/09)
- Seite 24 _________l/min _________l/min _________l/min _________l/min _________l/min _________l/min Filter kontrolliert/gereinigt? Sichtprüfung und Funktionstest durchgeführt? Bemerkungen: Firmenstempel / Datum / Unterschrift Tab. 14 Inspektions- und Wartungsarbeiten Flow 7002 – 6721886856 (2024/09)
- Seite 25 ▶ Verschraubungen [1] lösen. Bauteil entfernen. Bild 60 Wärmetauscher demontieren ▶ Neues Bauteil mit neuen Dichtungen montieren. ▶ Anlage fachgerecht spülen und auf Dichtheit prüfen. ▶ Wasserkreise ausreichend entlüften. ▶ Station wieder in Betrieb nehmen ( Kapitel 7 "Inbetriebnahme"). Flow 7002 – 6721886856 (2024/09)
- Seite 26 ▶ Durchflussbegrenzer [6] aus dem Durchflussbegrenzergehäuse [5] entfernen. ▶ Für eine einfachere Montage Silikonfett auf die Dichtungen auftra- gen. ▶ Anlage fachgerecht spülen und auf Dichtheit prüfen. 00100 00100 5489 5489 8-01 8-01 Bild 63 Regelventil Flow 7002 – 6721886856 (2024/09)
- Seite 27 Umweltschutz/Entsorgung Blinkt blau Ventil klemmt zwischen der Öffnung 40 und 60 %. Der Umweltschutz ist ein Unternehmensgrundsatz der Bosch-Gruppe. Blinkt blau und Ventil klemmt zwischen der Öffnung 0,1 und 40 %. Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns orange gleichrangige Ziele.
- Seite 28 ( Inbetriebnahme). temperatur zu niedrig. korrigieren ( Planungsunterlage). fekt. ▶ Bei Bedarf Ventil ersetzen. ▶ Warmhaltefunktion falsch eingestellt. Bei Tab. 20 Bedarf korrigieren. Volumenstrom im Pri- ▶ Bei Bedarf Volumenstrom korrigieren märkreis zu niedrig. ( Planungsunterlage). Flow 7002 – 6721886856 (2024/09)
- Seite 29 ▶ Bei Bedarf Durchflussturbine ersetzen. unseren Datenschutzbeauftragten wenden: Datenschutzbeauftragter, Tab. 22 Information Security and Privacy (C/ISP), Robert Bosch GmbH, Post- Problem: Warmwassertemperatur zu hoch. fach 30 02 20, 70442 Stuttgart, DEUTSCHLAND. Sie haben das Recht, der auf Art. 6 Abs. 1 S. 1 f DSGVO beruhenden Ver-...
