10
de | Systemüberblick
3.3

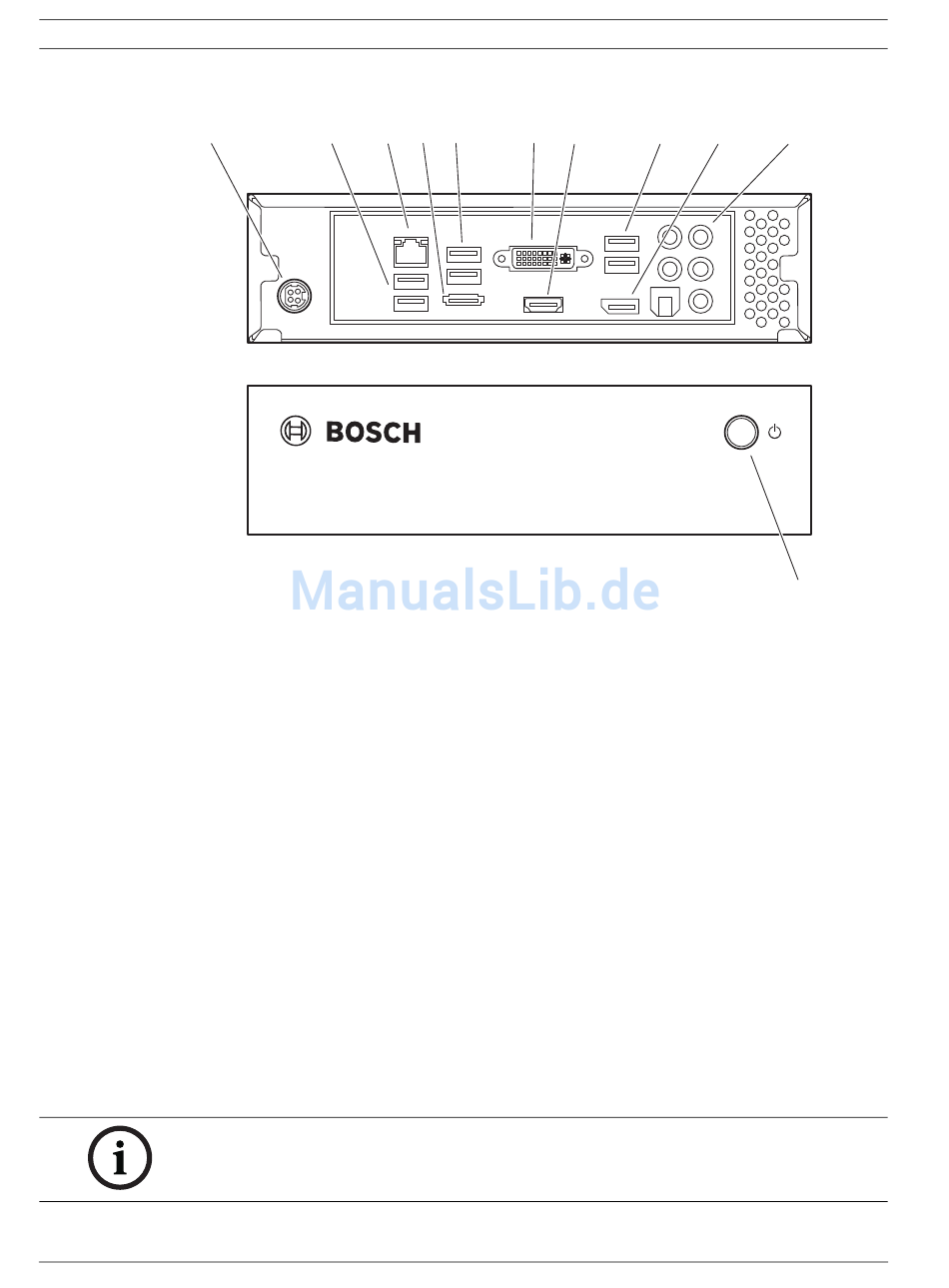

Anschlüsse, Bedienelemente und Anzeigen
1
1
2
3
4
5
6
7
8
9
10
11
HINWEIS!
Weitere Informationen zu den LEDs finden Sie in Abschnitt 7.2 Einschaltkontrollleuchte und
LEDs, Seite 16.
F.01U.217.838 | V3 | 2012.06
2
3
4
Netzteilbuchse
zum Anschluss des mitgelieferten Netzteils
USB-Anschlüsse
RJ45-Buchse
zur Verbindung mit einem Ethernet-LAN (lokales Netzwerk), 10/100/1000BASE-T
eSATA-Anschluss
deaktiviert
USB-Anschlüsse
DVI-I-Monitorbuchse
zum Anschluss eines Monitors über DVI-I-Kabel
HDMI-Monitorbuchse
zum Anschluss eines Monitors über HDMI-Kabel
USB-Anschlüsse
DP-Monitorbuchse
zum Anschluss eines Monitors über DP-Kabel
Audioanschlüsse (mono)
nicht verwendet
Ein/Aus-Schalter
zum Ein- und Ausschalten des Geräts; leuchtet bei eingeschaltetem Gerät blau
Installationsanleitung
5
6
7
VIP XD HD
8
9
1 0
11
Bosch Sicherheitssysteme GmbH
