Außendurchmesser der Schleifringe:
Sollwert
22,7 mm
Grenzwert
22,1 mm

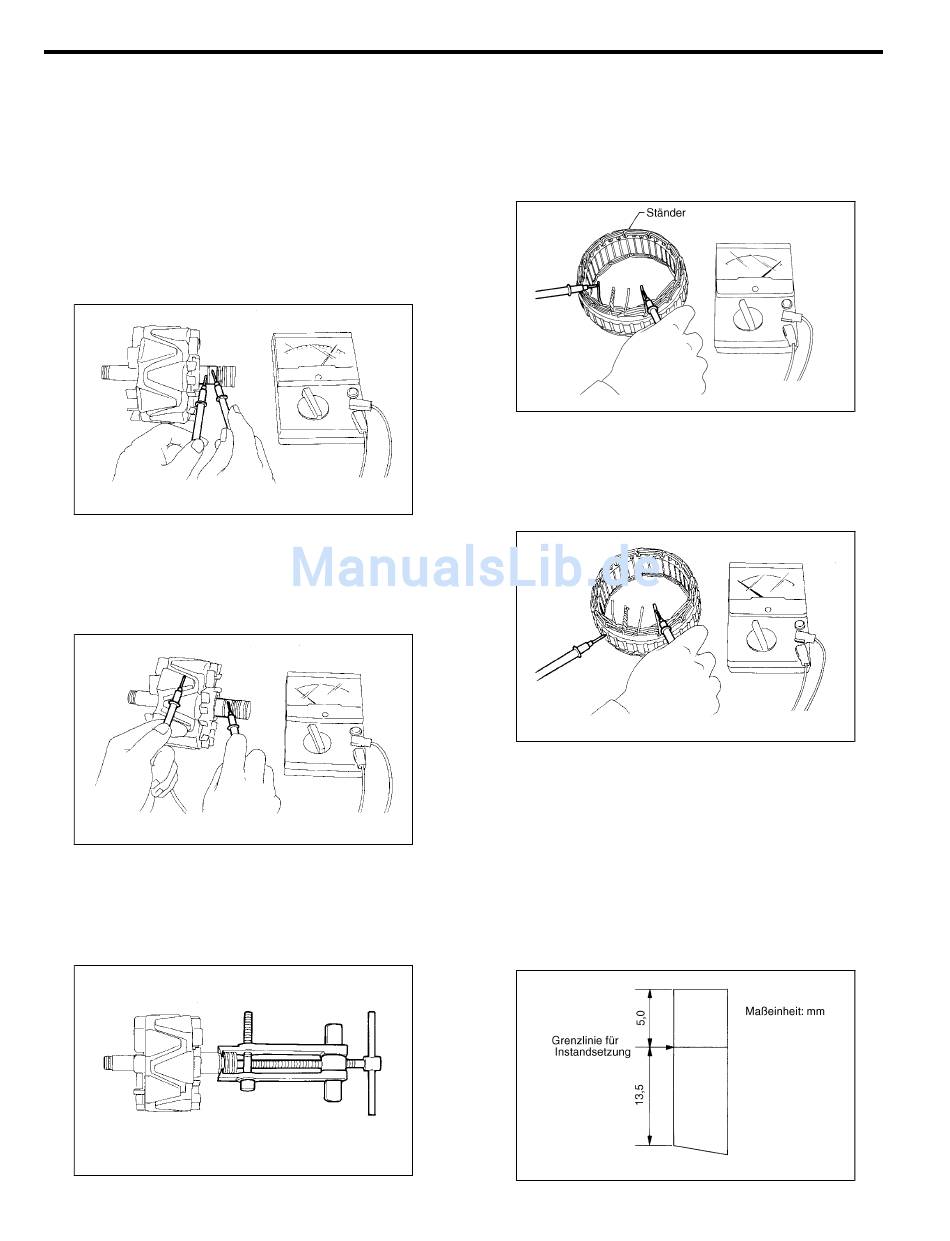

3) Durchgangsprüfung
Zwischen den Schleifringen auf Durchgang prüfen.
Falls der Meßwert nicht dem Sollwert entspricht, muß
der Läufer ersetzt werden.
Sollwert für Widerstand:
Ca. 2,7 bis 3,2 Ω
4) Isolationsprüfung
Zwischen Schleifring und Klauenpol oder Läuferwelle
auf Durchgang prüfen. Falls Durchgang vorhanden
ist, wird der Läufer an Masse gelegt und muß ersetzt
werden.
5) Schleifringlager
(1) Schleifringlager prüfen. Falls das Lager laut
oder schwergängig ist, muß es ersetzt werden.
(2) Das Schleifringlager kann mit einem handels-
üblichen Lagerauszieher ausgebaut werden.
GENERATOR
3. STÄNDER
1) Durchgangsprüfung
Die Ständerwicklung zwischen den Klemmen auf
Durchgang prüfen. Falls zwischen den einzelnen
Klemmen kein Durchgang vorhanden ist, ist der Lei-
ter gebrochen. Ständer ersetzen.
2) Isolationsprüfung
Zwischen den einzelnen Klemmen der Ständerwick-
lung und dem Ständer auf Durchgang prüfen. Falls
Durchgang vorhanden ist, wird die Ständerwicklung
G6M0075
an Masse gelegt und muß ersetzt werden.
4. KOHLEBÜRSTE
1) Die Länge der Kohlebürsten messen. Falls der
Grenzwert überschreitet ist, Kohlebürste ersetzen.
G6M0076
(siehe Markierung auf der Bürste).
Länge der Kohlebürste:
Sollwert
18,5 mm
Grenzwert
5,0 mm
G6M0077
SC(H4)-15
Anlasser-/Ladestromanlage
S109008A1002
S109008A1003
G6M0078
G6M0079
H6M0499A
