19. Nockenwelle
A: AUSBAU
S103092A18
1) Keilriemen
ausbauen.
EINBAU, Keilriemen.>
2) Kurbelwellen-Riemenscheibe ausbauen. <Siehe
ME(H4)-46 AUSBAU, Kurbelwellen-Riemenschei-
be.>
3) Riemenabdeckung ausbauen. <Siehe ME(H4)-48
AUSBAU, Riemenabdeckung.>
4) Zahnriemen
ausbauen.
AUSBAU, Zahnriemen.>
5) Nockenwellenrad ausbauen. <Siehe ME(H4)-54
AUSBAU, Nockenwellenrad.>
6) Kurbelwellenrad ausbauen. <Siehe ME(H4)-56
AUSBAU, Kurbelwellenrad.>
7) Zahnriemenabdeckung Nr. 2 (LI.) ausbauen.
8) Zahnriemenabdeckung Nr. 2 (RE.) ausbauen.
VORSICHT:
Beim Abnehmen der Zahnriemenabdeckungen
darauf achten, daß die Gummidichtung nicht
beschädigt wird oder verlorengeht.
9) Riemenspannerbügel ausbauen.
10) Stütze des Nockenwinkelsensors ausbauen.
(nur linke Seite)
11) Führung des Ölmeßstabs ausbauen. (nur linke
Seite)
12) Kipphebeltrieb ausbauen. <Siehe ME(H4)-57
AUSBAU, Kipphebeltrieb.>
13) Nockenwellendeckel ausbauen.
NOCKENWELLE
S103092
<Siehe
ME(H4)-44
<Siehe
ME(H4)-49
B2M2601
H2M2380
ME(H4)-59

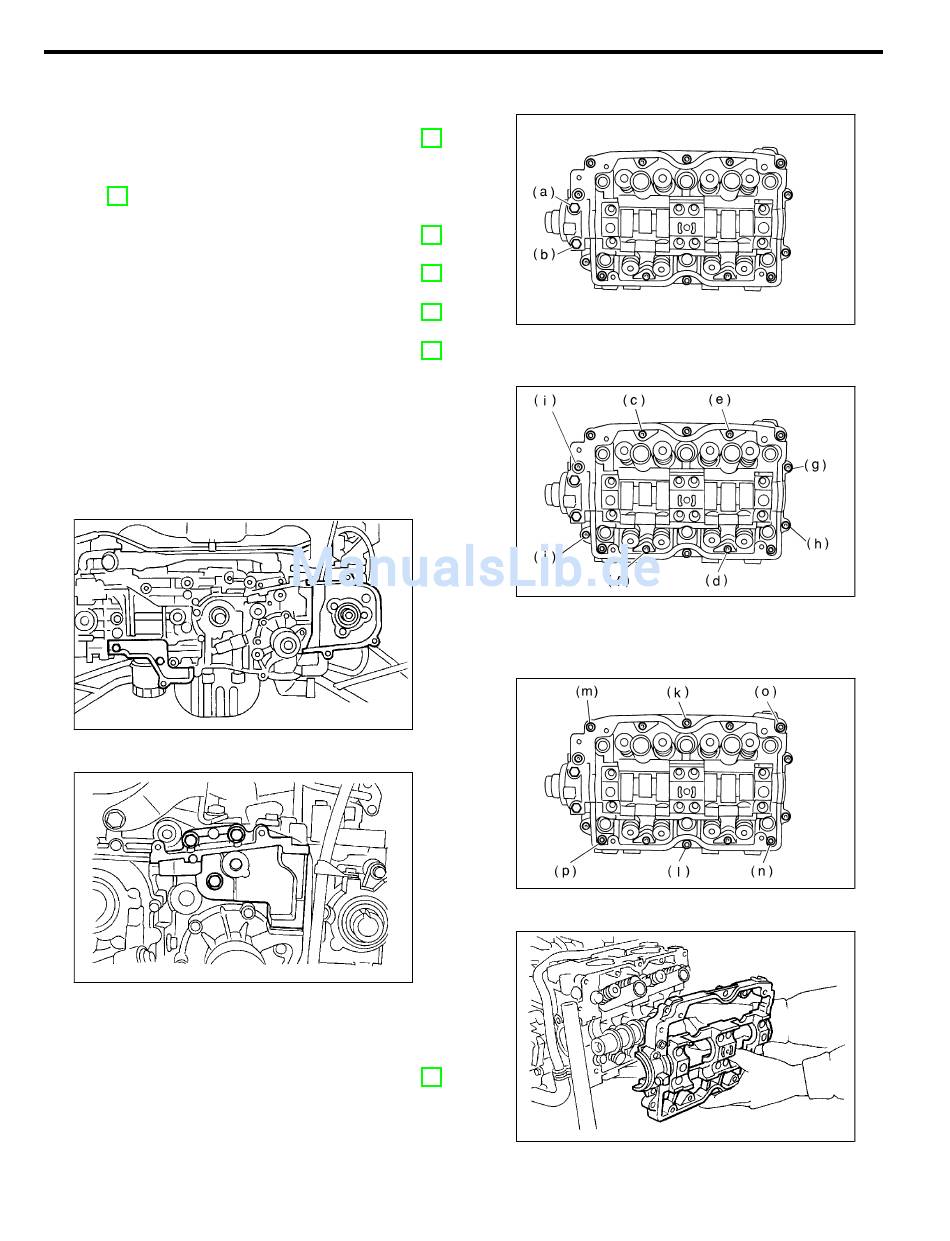

(1) Die Schrauben (a) bis (b) in alphabetischer
Reihenfolge entfernen.
(2) In gleicher Weise die Schrauben (c) bis (j) in
alphabetischer Reihenfolge ganz herausdrehen.
(3) Die Schrauben (k) bis (p) mit ST in alphabeti-
scher Reihenfolge entfernen.
ST 499497000 TORX PLUS
(4) Nockenwellendeckel ausbauen.
14) Nockenwelle ausbauen.
15) Wellendichtring ausbauen.
Mechanisch
B2M2612B
B2M2612C
B2M2612D
B2M2613
