Abgasanlage

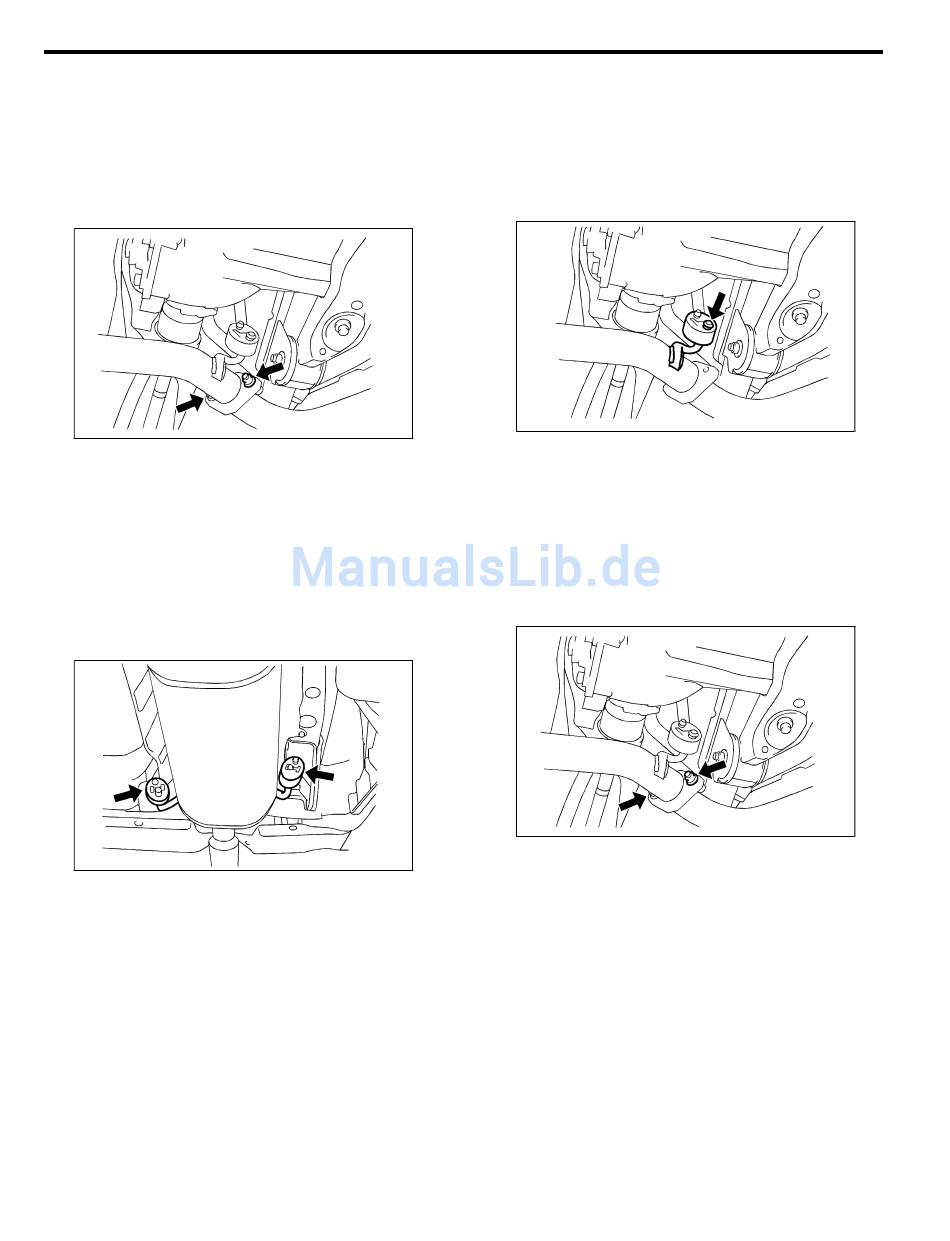

5. Endschalldämpfer
A: AUSBAU
S122066A18
1) Endschalldämpfer vom hinteren Auspuffrohr tren-
nen.
VORSICHT:
Vorsichtig arbeiten, da das Auspuffrohr heiß ist.
2) Gummipuffer links und rechts entfernen.
VORSICHT:
Darauf achten, daß beim Ausbau nicht der Schall-
dämpfer herunterfällt.
HINWEIS:
Auflagefläche der Gummipuffer bereits vorher mit
SUBARU CRC bestreichen, um Ausbau zu vereinfa-
chen.
SUBARU CRC (Teil-Nr. 004301003)
ENDSCHALLDÄMPFER
S122066
B2M3121
B2M3119
EX(H4withOBD)-10
3) Vorderen Gummipuffer ausbauen und Endschall-
dämpfer komplett abnehmen.
HINWEIS:
Auflagefläche des Gummipuffers bereits vorher mit
SUBARU CRC bestreichen, um Ausbau zu vereinfa-
chen.
SUBARU CRC (Teil-Nr. 004301003)
B: EINBAU
S122066A11
1) Der Einbau erfolgt in der umgekehrten Reihen-
folge des Ausbaus.
VORSICHT:
Dichtung gegen Neuteil auswechseln.
Anzugsdrehmoment:
48 N·m (4,9 kgf-m)
C: INSPEKTION
S122066A10
1) Sicherstellen, daß an Anschlüssen und Schweiß-
verbindungen keine Abgasundichtigkeiten vorhanden
sind.
2) Sicherstellen, daß keine Löcher oder Durchro-
stungen vorhanden sind.
3) Sicherstellen, daß der Dämpfungsgummi nicht
verschlissen oder gerissen ist.
B2M3117
B2M3121
