Geschwindigkeitsregelsysteme
C: ZERLEGEN
S107005A06
1) Halteclip entfernen und anschließend das Gaspe-
dal von der Halterung abbauen.
2) Federstift herausziehen und anschließend das
Gaspedal vom Gaspedalhebel abbauen.
(A)
Gaspedalkonsole
(B)
Anschlag
(C)
Hülse
(D)
Haltering
(E)
Gaspedalrückstellfeder
(F)
Gaspedalrückstellfeder
(G) Gaspedalhebel
(H)
Federstift
(I)
Gaspedal
(J)
Kickdown-Schalter (Modelle mit AT)

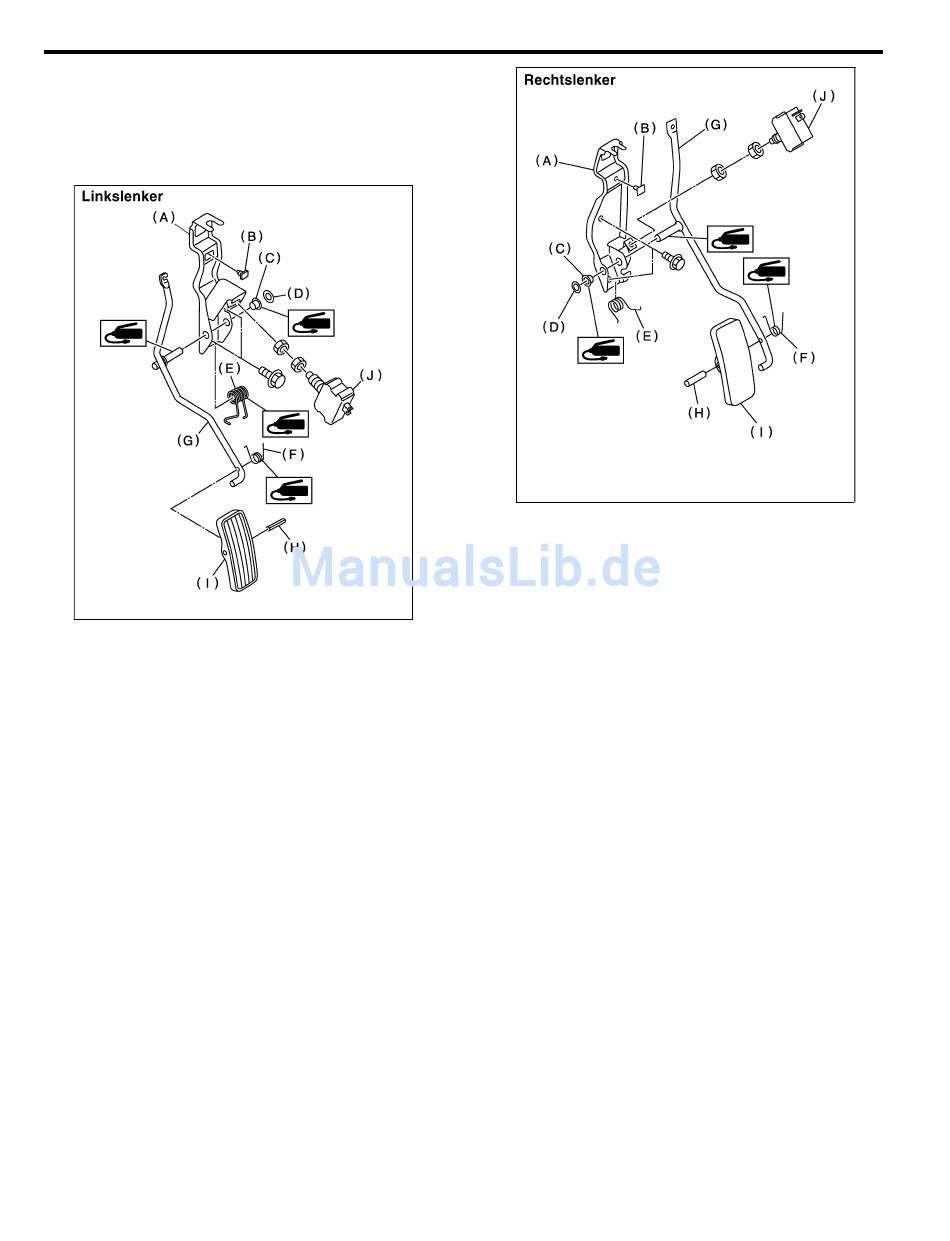

GASPEDAL
(A)
(B)
(C)
(D)
(E)
B2M4179B
(F)
(G) Gaspedalhebel
(H)
(I)
(J)
D: ZUSAMMENBAU
Der Zusammenbau erfolgt in der umgekehrten Rei-
henfolge der Zerlegung.
VORSICHT:
Distanzstück und Bohrung des Gaspedals reini-
gen und einfetten.
E: INSPEKTION
1. GASPEDAL
Das Gaspedal an der Trittfläche leicht seitlich hin-
und herdrücken und so überprüfen, daß das seitliche
Spiel nicht zu groß ist.
VORSICHT:
Wenn das seitliche Spiel zu groß ist, sind Hülse
und Sicherungsring zu ersetzen.
SP(H4)-6
Gaspedalkonsole
Anschlag
Hülse
Haltering
Gaspedalrückstellfeder
Gaspedalrückstellfeder
Federstift
Gaspedal
Kickdown-Schalter (Modelle mit AT)
S107005A02
S107005A10
S107005A1001
B2M4180B
