IAI RCP6S Betriebshandbuch Seite 67

RCP6S
Feldbus-Kommunikation

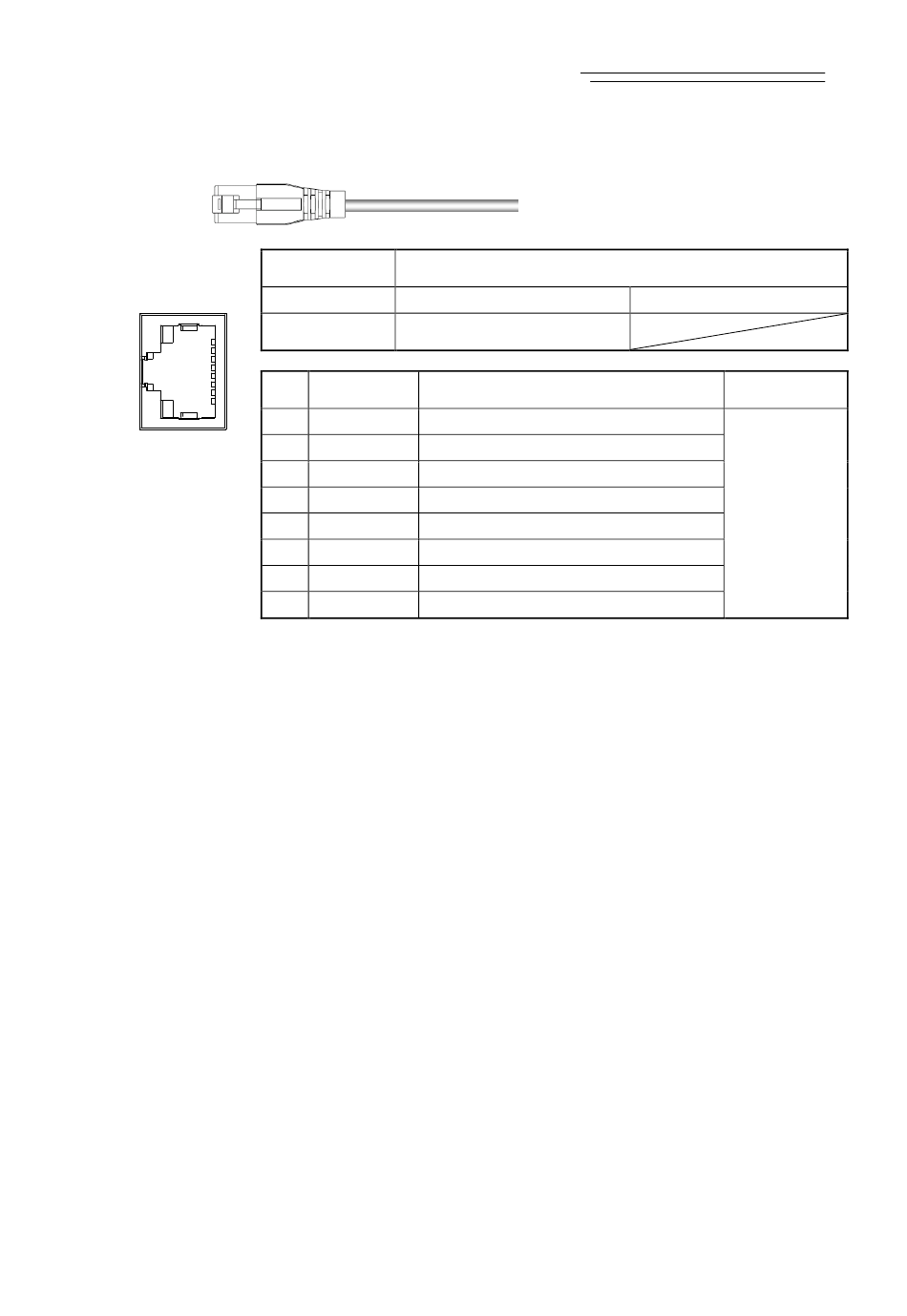

6) PROFINET-IO-Ausführung
1
8
Frontansicht des
Steckverbinders
an der Seite der
Gateway-Einheit
56
Bezeichnung
PROFINET-Steckverbinder
Steckverbinder
Kabelseite 8P8C Modularstecker
Seite der
8P8C Modularbuchse
Gateway-Einheit
Pin- Signalname
Nr. (Farbe)
1 TD+ Daten senden +
2 TD− Daten senden −
3 RD+ Daten empfangen +
4 - Keine Verwendung
5 - Keine Verwendung
6 RD− Daten empfangen −
7 - Keine Verwendung
8 - Keine Verwendung
Separat zu erwerben
Beschreibung
Kabel-
durchmesser
Verwenden Sie
als
Ethernet-Kabel
ein ungekreuztes
STP-Kabel der
Kategorie 5 oder
höher.
