RCP6S
Feldbus-Kommunikation
2.3

Verdrahtung (Gateway-Einheit)

2.3.1

Anschluss an Spannungsversorgungseingang

Die Stromkabel der Gateway-Einheit sind mit dem Motorspannungsanschluss und dem
Steuerspannungsanschluss an der Haupteinheit zu verbinden.
Ziehen Sie 10 mm der Isolierung der entsprechenden Kabel ab und stecken die Drähte in den
Anschluss.

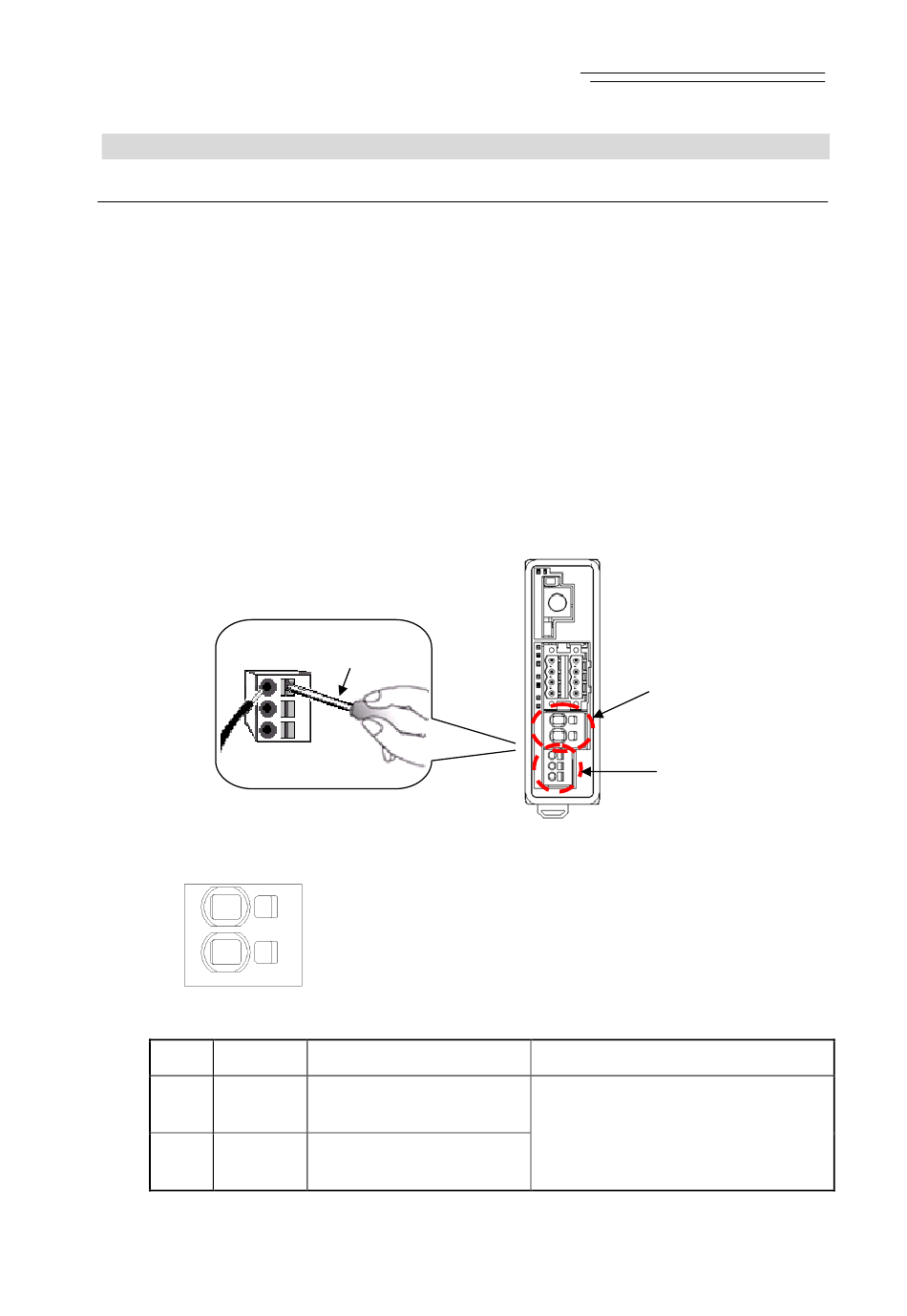

[Einstecken der Drähte]
1. Stecken Sie einen kleinen Schlitzschraubendreher so weit wie möglich in die Öffnung rechts
neben dem Einlass.
2. Öffnen Sie den Einlass vollständig und führen dann das abgezogene Ende der Drähte ein.
3. Ziehen Sie den Schlitzschraubendreher heraus, um die Drähte zu fixieren.
4. Ziehen Sie behutsam an den eingesteckten Drähten, um sich zu vergewissern, dass sie
sicher befestigt sind.
Anmerkung Stecken Sie den Schlitzschraubendreher so weit wie möglich, d. h. bis zum Ende,
ein. Andernfalls können die Drähte u. U. nicht ordnungsgemäß befestigt werden
oder lösen sich leicht wieder. Gehen Sie sorgfältig vor.
Anschluss an
Haupteinheit
[1] Motorspannungsanschluss
1
2
Steckverbindermodell: SPT5/2-H-7.5-ZB (hergestellt von PHOENIX CONTACT)
Pin-Nr. Signalname
1 MP
2 GND
(Anmerkung) Bei der Spannungsversorgung über eine 24V-DC-Spannungsversorgungseinheit muss zum
Ein-/Ausschalten die 0-V-Seite angeschlossen bleiben und die +24-V-Seite angeschlossen bzw.
abgetrennt werden (nur eine Seite abtrennen).
Schlitzschrauben-
dreher
Beschreibung
Motorspannungs-
versorgungseingang (24 V)
0V-Eingang
Gateway-Einheit
Motorspannungs-
anschluss
Steuerspannungs-
anschluss
Kabeldurchmesser
2
KIV8 bis 0,5 mm (AWG8 bis 20)
Wählen Sie eine für den in Abschnitt 1.3,
„Berechnung der Stromstärke", ermittelten
Strom geeignete Kabeldicke
* Der Stromverbrauch kann anhand des
Nennwerts berechnet werden.
(*)
.
