RCP6S
Feldbus-Kommunikation
2.3.3 Verdrahtung für Antriebsquellen-Abschalt-Steckverbinder
Mit Hilfe dieses Anschlusses wird das externe Antriebsabschaltrelais mit dem 24V-DC-Eingang
des Motorspannungsanschlusses verbunden.
Geben Sie 24 V DC extern von MPO aus und speisen die Spannung dann wieder von MPI über
den Relaiskontakt in die Gateway-Einheit ein. Die Motorspannung, die eine gemeinsame
Spannung für alle Achsen war, wird an diesem Steckverbinder auf die einzelnen Kanäle
aufgeteilt (Achse 0-3, 4-7, 8-11 und 12-15). Es ist außerdem möglich, die Motorspannung direkt
zur jeweiligen MPI-Klemme am Antriebsabschalt-Steckverbinder zu leiten, ohne die
24V-DC-Spannung am Motorspannungsanschluss anzulegen.
Nehmen Sie die Verdrahtung vor, wenn es notwendig ist, die Antriebsquellen für die einzelnen
Achsenspannungsanschlüsse abzutrennen. Falls nicht gewünscht, kann die Steuerung
verwendet werden, wenn die mitgelieferte Kurzschlussleitung angeschlossen ist.
Der Draht muss an den mitgelieferten Steckverbinder angeschlossen werden.
Ziehen Sie 10 mm der Isolierung der entsprechenden Kabel ab und stecken die Drähte in den
Anschluss. Zum Öffnen eines Einlasses drücken Sie mit einem kleinen Schlitzschraubendreher
auf den Riegel daneben.
Entfernen Sie den Schlitzschraubendreher nach dem Einfügen des Kabels, um dieses
festzuklemmen.

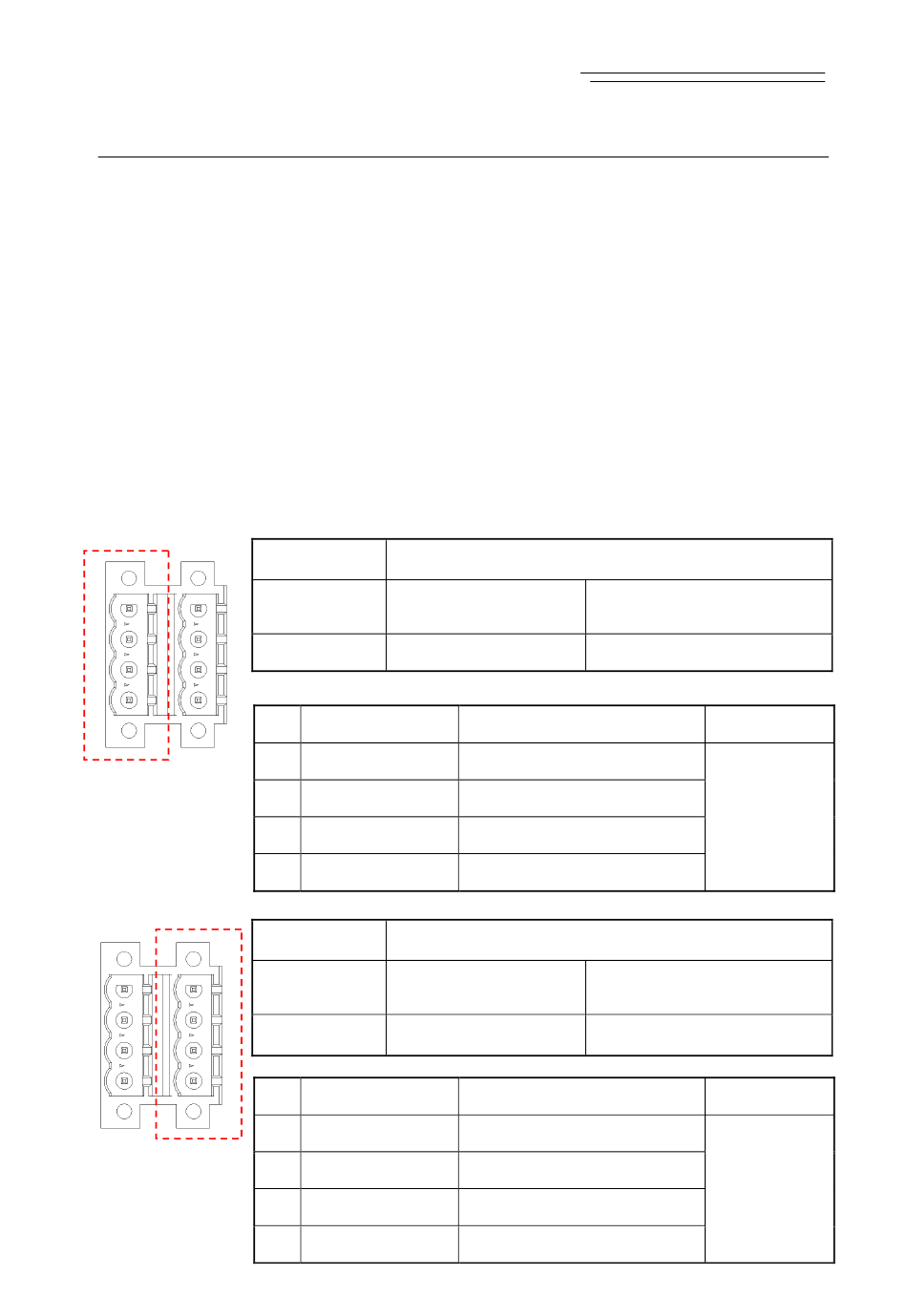

Bezeichnung
Steckverbinder
Kabelseite
1
Seite der
Gateway-Einheit
4
Frontansicht des
Steckverbinders
an der Seite der
Gateway-Einheit
Bezeichnung
Steckverbinder
Kabelseite
5
Seite der
Gateway-Einheit
8
Frontansicht des
Steckverbinders
an der Seite der
Gateway-Einheit
48
Antriebsquellen-Abschalt-Steckverbinder
FKCN2.5/4-STF-5.0 (AX0-7)
CCDN2.5/4-G1FP26THR
Pin-
Signalname
Nr.
1 MPI_ACHSE4-7
MPO_ACHSE4-7
2
MPI_ACHSE0-3
3
4 MPO_ACHSE0-3
Antriebsquellen-Abschalt-Steckverbinder
FKCN2.5/4-STF-5.0
(AX8-15)
CCDN2.5/4-G1FP26THR
Pin-
Signalname
Nr.
5 MPI_ACHSE12-15
MPO_ACHSE12-15
6
7 MPI_ACHSE8-11
8 MPO_ACHSE8-11
Im Standardlieferumfang enthalten
Hergestellt von
PHOENIX CONTACT
Hergestellt von
PHOENIX CONTACT
Beschreibung
Motorspannungseingang_
ACHSE4-7
Motorspannungsausgang_
ACHSE4-7
Motorspannungseingang_
ACHSE0-3
Motorspannungsausgang_
ACHSE0-3
Im Standardlieferumfang enthalten
Hergestellt von
PHOENIX CONTACT
Hergestellt von
PHOENIX CONTACT
Beschreibung
Motorspannungseingang_
ACHSE12-15
Motorspannungsausgang_
ACHSE12-15
Motorspannungseingang_
ACHSE8-11
Motorspannungsausgang_
ACHSE8-11
Kabel-
durchmesser
KIV1,25 bis
0,75 mm
2
(AWG16 bis 18)
Kabel-
durchmesser
KIV1,25 bis
0,75 mm
2
(AWG16 bis 18)
