Feldbus-kommunikation
Inhaltsverzeichnis
RCP6S
Feldbus-Kommunikation
(2) Eingangs- und Ausgangssignalzuweisung der einzelnen Achsen
Die I/O-Signale für jede Achse bestehen aus 1 Wort für jedes I/O-Bit-Register.
● Die Steuer- und Statussignale sind EIN/AUS-Signale in Bit-Einheiten.
● Für die angegebene Positionsnummer und die Nummer der abgeschlossenen Position
können Binärdaten mit 8 Bit und Werte von 0 bis 255 verwendet werden.
Vorsicht: Stellen Sie die Betriebsbedingungen im Voraus mit Hilfe eines Teach-Werkzeugs
(z. B. PC-Software) in der zu verwendenden Positionsnummer ein. Bei Auswahl
einer Positionsnummer, für die keine Einstellung vorgenommen wurde, wird der
Alarmcode 0A2 (Positionsdatenfehler) erzeugt.

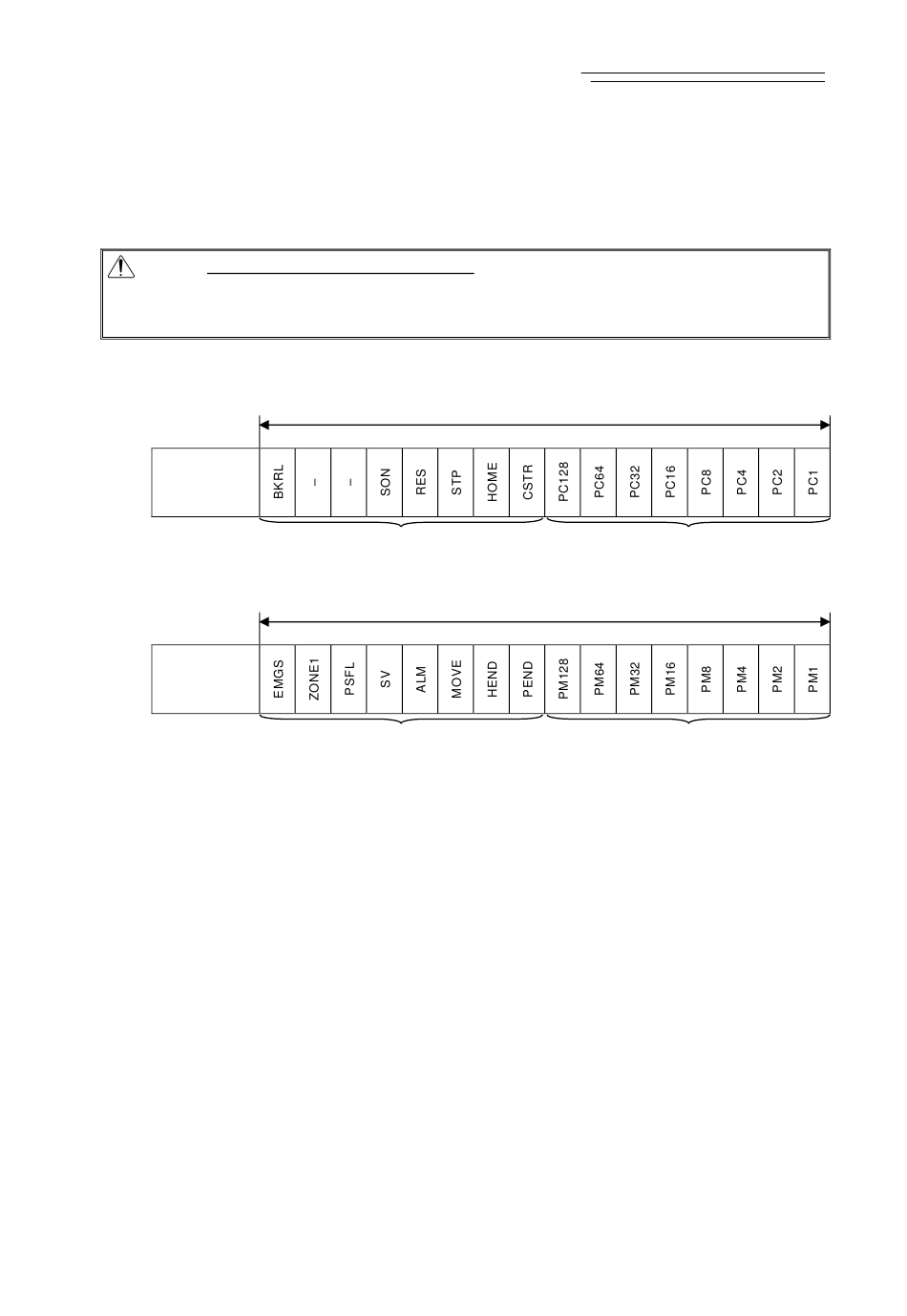

SPS-Ausgang (m ist die SPS-Ausgangs-Top-Word-Adresse für die jeweilige Achsennummer)
Adresse m
Steuersignal/
Positionsnummer
SPS-Eingang (m ist die SPS-Eingangs-Top-Word-Adresse für die jeweilige Achsennummer)
Adresse m
Statussignal/
Nummer
abgeschl.
Position
b15 b14 b13 b12
b11 b10
Steuersignal
b15 b14 b13 b12
b11 b10
Statussignal
1 Wort = 16 Bits
b9
b8
b7
b6
b5
Positionsnummer
1 Wort = 16 Bits
b9
b8
b7
b6
b5
Nummer abgeschlossener Position
b4
b3
b2
b1
b0
b4
b3
b2
b1
b0
105
