RCP6S
Feldbus-Kommunikation

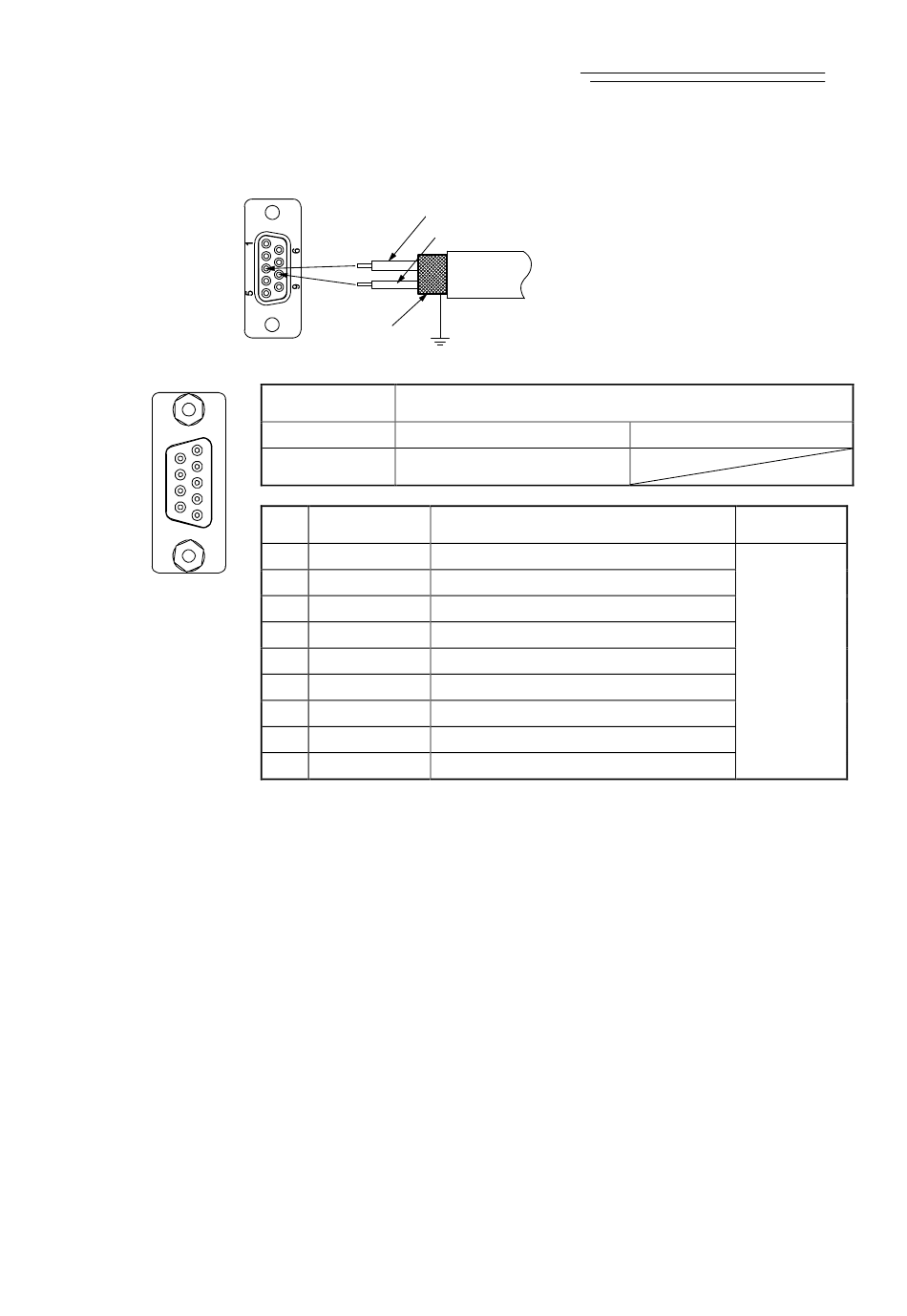

3) PROFIBUS-DP-Ausführung
Für PROFIBUS-DP (EN5017) Kabel Typ A verwenden.
5
9
6
1
Frontansicht des
Steckverbinders
an der Seite der
Gateway-Einheit
54
Rote B-Leitung (positive Seite)
Schirm
Bezeichnung
PROFIBUS-DP-Steckverbinder
Steckverbinder
Kabelseite D-Sub, 9-poliger Stecker
Seite der
D-Sub, 9-polige Buchse
Gateway-Einheit
Pin-
Signalname
Nr.
1 NC Nicht verbunden
2
NC Nicht verbunden
3 B-Line Kommunikationsleitung B (RS485)
4 RTS Sendeanfrage
5 GND Signalmasse (Isolierung)
6 +5 V +5 V Ausgang (Isolierung)
7 NC Nicht verbunden
8 A-Line Kommunikationsleitung A (RS485)
9 NC Nicht verbunden
(Anmerkung) Bringen Sie einen Abschlusswiderstand zwischen der
A-Leitung und B-Leitung an, wenn sich die Einheit am Ende
des Netzwerks befindet. [Siehe 2.2 [5], Verdrahtung für
Feldbus.]
Grüne A-Leitung (negative Seite)
Kabel
Beschreibung
Separat zu erwerben
Kabel-
durchmesser
Spezialkabel
für
PROFIBUS-DP
