IAI RCM-GW-PR Betriebshandbuch
  1. Anleitungen
  2. Marken
  3. IAI Anleitungen
  4. Gateways
  5. RCM-GW-PR
  6. Betriebshandbuch

IAI RCM-GW-PR Betriebshandbuch

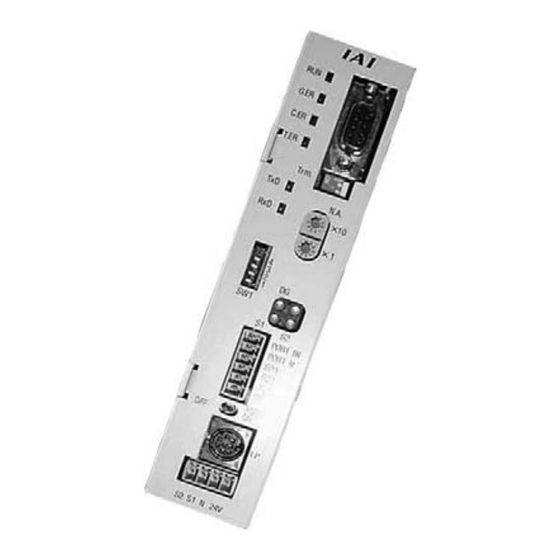

Robocylinder profibus-gateway
Vorschau anzeigen
1
Inhalt
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
www.eu.robocylinder.de
RoboCylinder
Profibus-Gateway
RCM-GW-PR
Betriebshandbuch
IAI Industrieroboter GmbH
Ober der Röth 4
D-65824 Schwalbach / Taunus
Tel.: 06196/8895-0/Fax: 06196/8895-24
E-Mail: info@iai-gmbh.de
Internet: http://www.iai.gmbh.de
Dokument BA-RCM_GW_PR-EU-D
RoboCylinder Profibus-Gateway
Version 1 D, November 2006
1. Auflage
Inhaltsverzeichnis
