RCP6S
Feldbus-Kommunikation
7.2 Ausführliche Erläuterung der Parameter
Vorsicht: Führen Sie nach der Änderung (dem Schreiben) von Parametern einen
Software-Reset durch oder schalten die Spannung aus und wieder ein, damit
die Einstellwerte wirksam werden.
[1] Zone 1+, Zone 1− (Parameter Nr. 1, Nr. 2)
Zone 2+, Zone 2− (Parameter Nr. 23, Nr. 24)
Nr.
1 Zone 1+
2 Zone 1−
23 Zone 2+
24 Zone 2−
Diese Parameter werden verwendet, um den Bereich einzustellen, innerhalb dessen das
Zonensignal (ZONE1 oder ZONE2) eingeschaltet wird.
Die Mindest-Einstelleinheit ist 0,01 mm (Grad).
Wenn für Zone + und Zone − der gleiche Wert eingestellt wird, wird das Zonensignal nicht
ausgegeben.

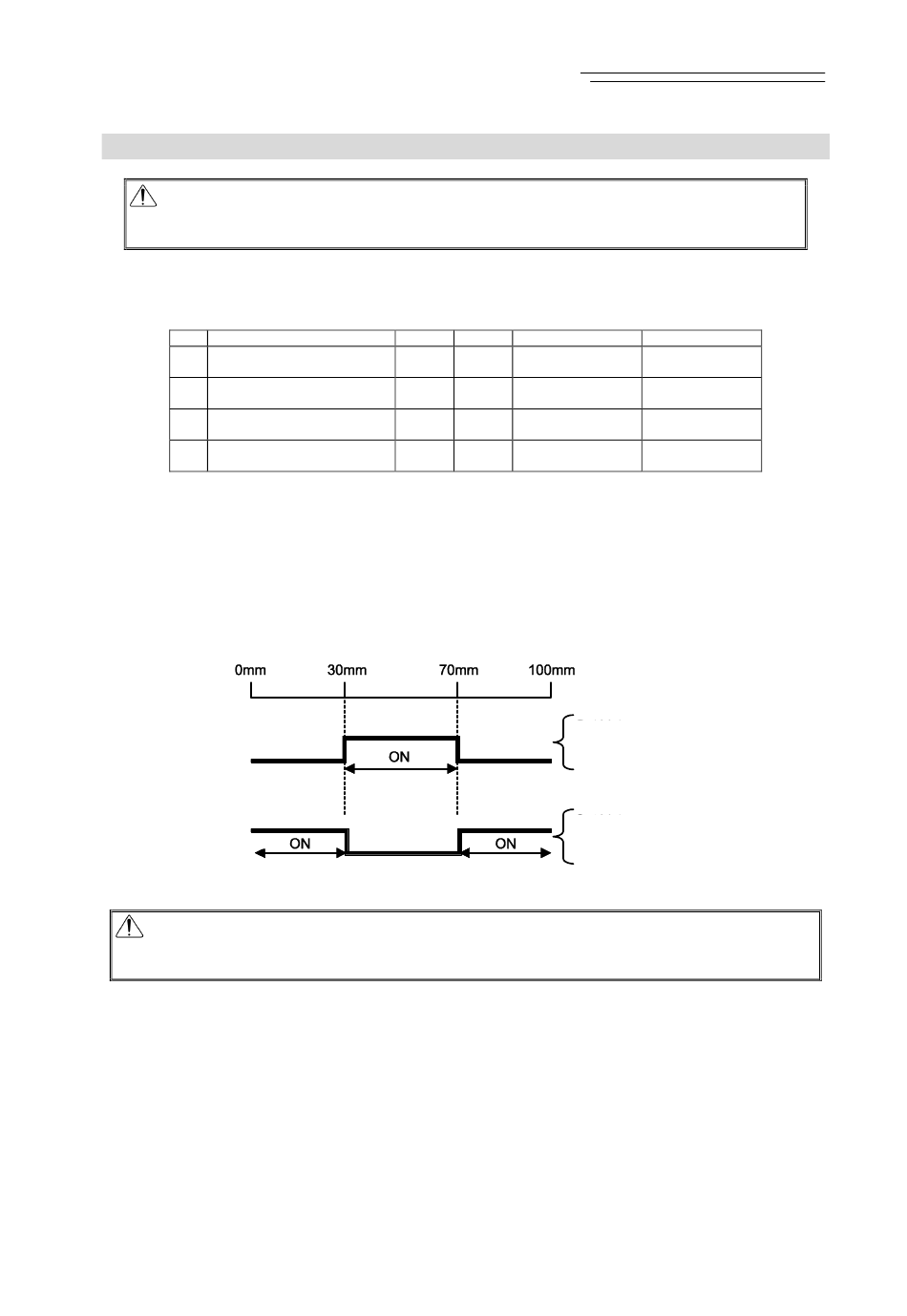

Unten wird ein Einstellbeispiel gezeigt.
[Beispiel für eine Linearachse]
Aktuelle
Position
Zonensignal-
ausgang
Zonensignal-
ausgang
Vorsicht: Das Signal kann nur ausgegeben werden, wenn der Bereich für die Ausgabe des
Zonensignals größer ist als die Minimalauflösung (Gewindesteigung der
Achse/Anzahl der Geberimpulse).
160
Name Symbol
ZONM
ZONL
ZNM2
ZNL2
Einheit Eingabebereich
-9999,99 bis
mm
9999,99
-9999,99 bis
mm
9999,99
-9999,99 bis
mm
9999,99
-9999,99 bis
mm
9999,99
Einstellwert
Zoneneinstellung +: 70 mm
Zoneneinstellung −: 30 mm
Einstellwert
Zoneneinstellung +: 30 mm
Zoneneinstellung −: 70 mm
Werkseinstellung
Tatsächlicher Hub
auf + Seite
Tatsächlicher Hub
auf − Seite
Tatsächlicher Hub
auf + Seite
Tatsächlicher Hub
auf − Seite
