2.3.6 Verdrahtung für Feldbusanschluss
Einzelheiten finden Sie im Betriebshandbuch der jeweiligen Feldbus-Master-Einheit und der
installierten SPS.

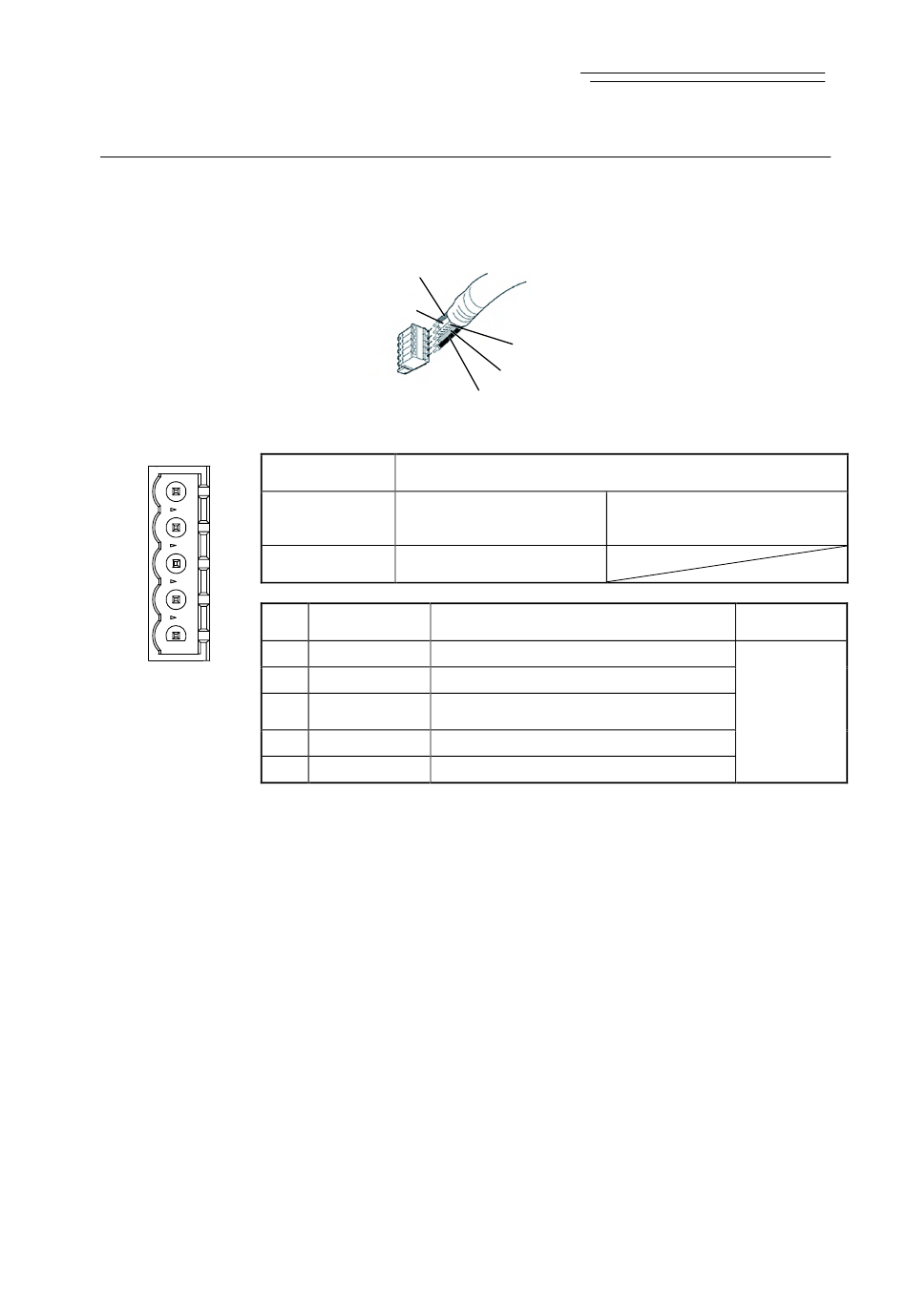

1) DeviceNet-Ausführung
1
2
3
4
5
Frontansicht des
Steckverbinders
an der Seite der
Gateway-Einheit
52
RT (V+)
WS (CAN H)
Bezeichnung
Steckverbinder für DeviceNet
Steckverbinder
Kabelseite MSTB2.5/5-STF-5.08 AU M
Seite der
MSTB2.5/5-GF-5.08 AU
Gateway-Einheit
Pin- Signalname
Nr. (Farbe)
1 V− (Schwarz) Spannungsversorgungskabel negative Seite
2
CAN L (Blau) Kommunikationsdaten LOW
Abschirmung
3 Abschirmung
(keine)
4 CAN H (Weiß) Kommunikationsdaten HIGH
5 V+ (Rot) Spannungsversorgungskabel positive Seite
(Anmerkung) Bringen Sie einen Abschlusswiderstand (121 Ω) zwischen
CAN L und CAN H an, wenn sich die Einheit am Ende des
Netzwerks befindet. [Siehe Abschnitt 2.2 [5], Verdrahtung für
Feldbus.]
Schirm
BL (CAN L)
SW (V-)
Im Standardlieferumfang enthalten
Hergestellt von
PHOENIX CONTACT
Beschreibung
Kabel-
durchmesser
Spezialkabel
für DeviceNet
