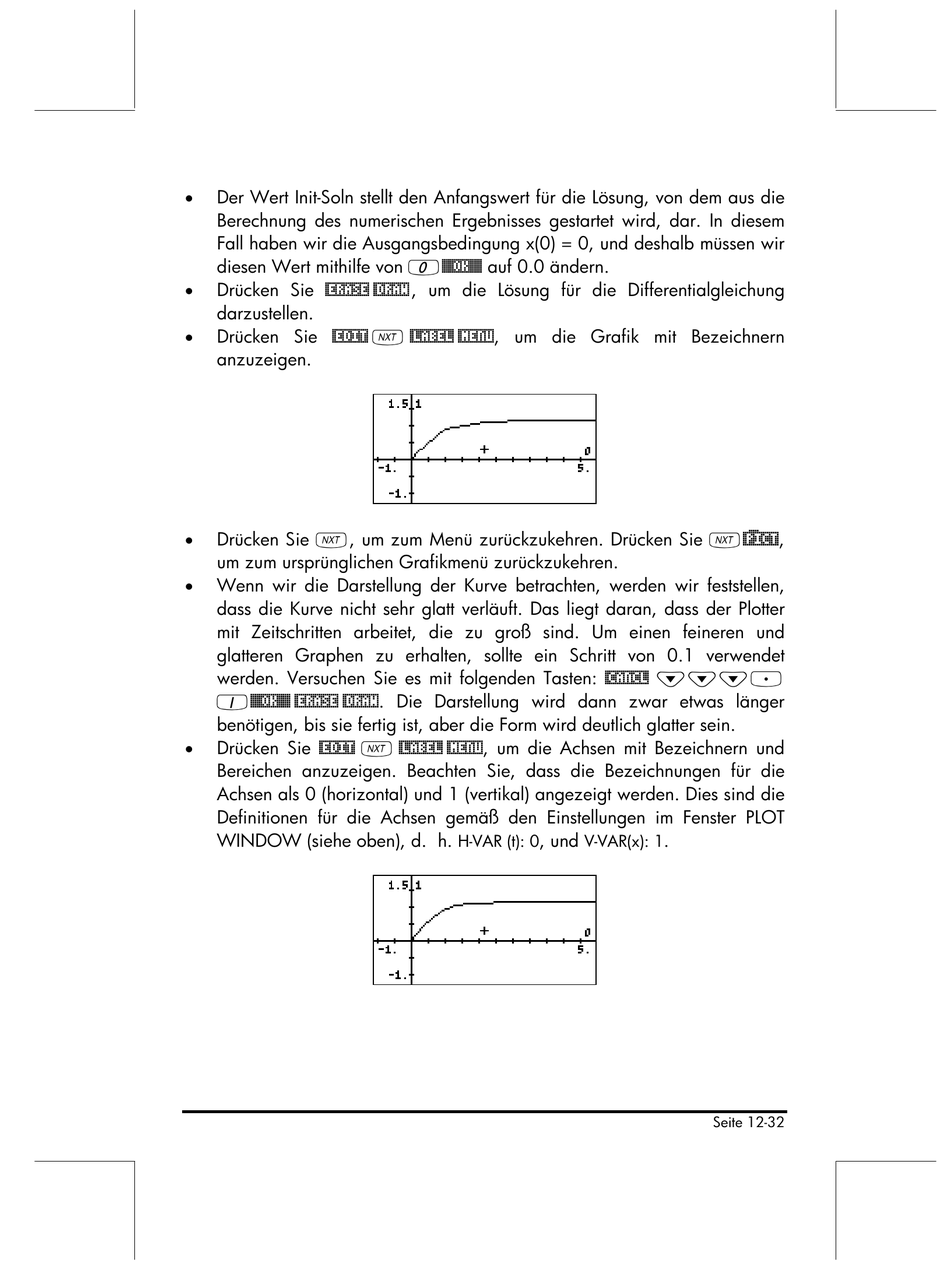

HP 49g+ Benutzeranleitung Seite 473

•
Der Wert Init-Soln stellt den Anfangswert für die Lösung, von dem aus die
Berechnung des numerischen Ergebnisses gestartet wird, dar. In diesem
Fall haben wir die Ausgangsbedingung x(0) = 0, und deshalb müssen wir
diesen Wert mithilfe von 0@@@OK@@@ auf 0.0 ändern.
• Drücken Sie @ERASE @DRAW , um die Lösung für die Differentialgleichung
darzustellen.
• Drücken Sie @EDIT L @LABEL @MENU, um die Grafik mit Bezeichnern
anzuzeigen.
• Drücken Sie L, um zum Menü zurückzukehren. Drücken Sie L@) P ICT,
um zum ursprünglichen Grafikmenü zurückzukehren.
•
Wenn wir die Darstellung der Kurve betrachten, werden wir feststellen,
dass die Kurve nicht sehr glatt verläuft. Das liegt daran, dass der Plotter
mit Zeitschritten arbeitet, die zu groß sind. Um einen feineren und
glatteren Graphen zu erhalten, sollte ein Schritt von 0.1 verwendet
werden. Versuchen Sie es mit folgenden Tasten: @CANCL ˜˜˜.
1@@@OK@@@ @ERASE @DRAW. Die Darstellung wird dann zwar etwas länger
benötigen, bis sie fertig ist, aber die Form wird deutlich glatter sein.
• Drücken Sie @EDIT L @LABEL @MENU, um die Achsen mit Bezeichnern und
Bereichen anzuzeigen. Beachten Sie, dass die Bezeichnungen für die
Achsen als 0 (horizontal) und 1 (vertikal) angezeigt werden. Dies sind die
Definitionen für die Achsen gemäß den Einstellungen im Fenster PLOT
WINDOW (siehe oben), d. h. , und
H-VAR (t): 0 V-VAR(x): 1
.
Seite 12-32
