R&S Scope Rider RTH

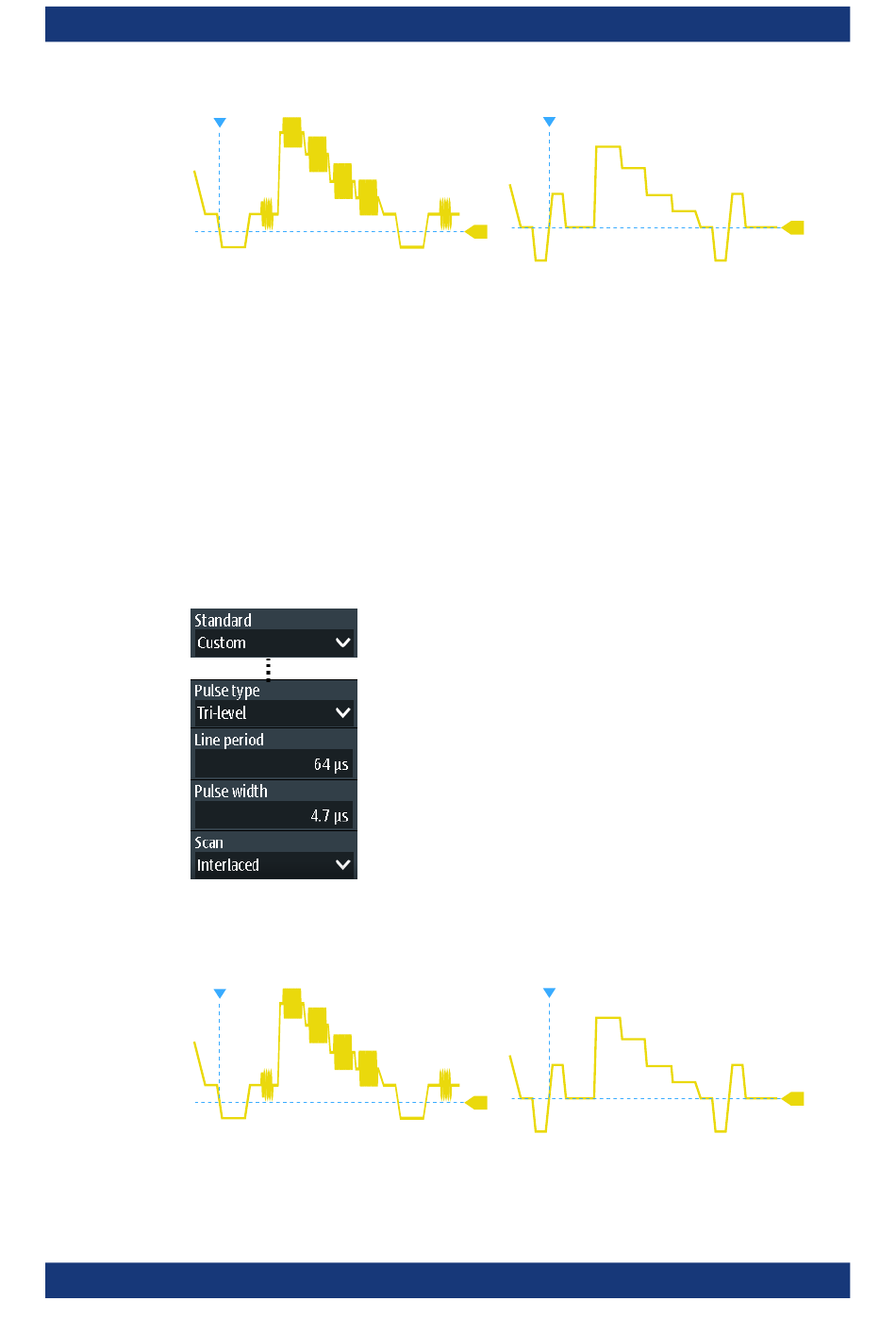

Bild 3-9: Triggerpegel mit Bi-Level-Synchronimpuls (links) und Tri-Level-Synchronimpuls (rechts)
Fernsteuerbefehl:
TRIGger:LEVel<m>:VALue
3.6.5.2 Einstellungen für kundenspezifische Videosignale (R&S RTH-K19)
Für die Triggerung auf kundenspezifische Videosignale sind, zusätzlich zu den Stan-
dard-TV-Triggereinstellungen, weitere Einstellungen zur Beschreibung des Signals
erforderlich.
► [SETUP]-Taste > „Triggertyp" (Trigger Type) = „Video/TV" > „Standard" = „Kunden-
spez."
Pulstyp (Pulse Type)
Gibt den Typ des Synchronimpulses an, entweder Bi-Level-Synchronimpuls (in SDTV-
Signalen) oder Tri-Level-Synchronimpuls (in HDTV-Signalen).
Bild 3-10: Bi-Level-Synchronimpuls (links) und Tri-Level-Synchronimpuls (rechts)
Benutzerhandbuch 1326.1578.03 ─ 19
auf Seite 333
Einrichten von Messkurven
Trigger
67
