R&S Scope Rider RTH

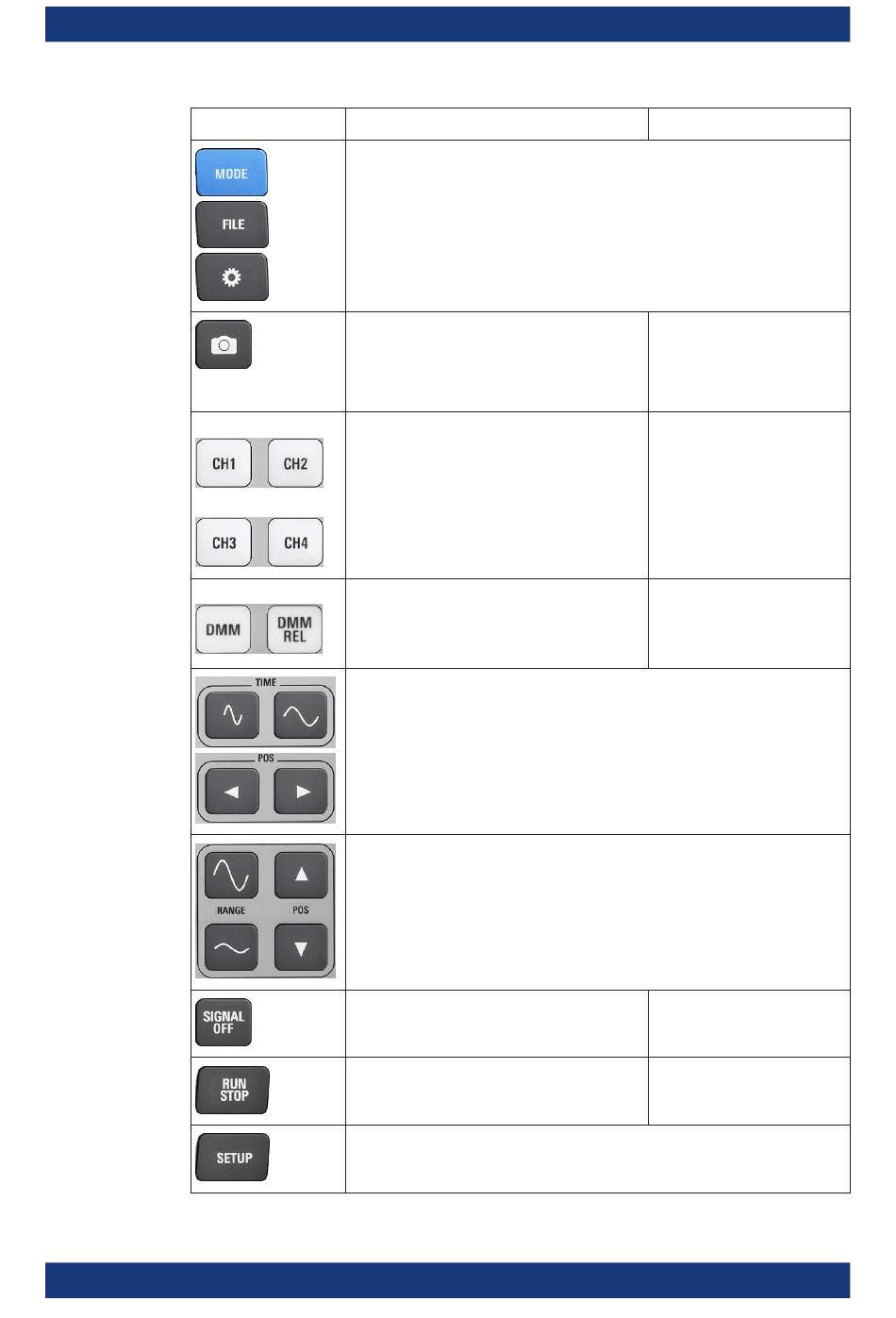

Taste
Alle R&S RTH:
Nur R&S RTH1004:
Nur R&S RTH1002:
Benutzerhandbuch 1326.1578.03 ─ 19
Kurz drücken
Öffnet oder schließt den Dialog „Mode", „File" bzw. „Setup".
Speichert die Messdokumentation:
Nur Screenshot, wenn „One-Touch" (one touch)
aktiv ist. ZIP-Datei mit ausgewählten Daten,
wenn „One-Touch" (one touch) inaktiv ist.
Die Wirkung hängt vom Kanalzustand ab:
Ist der Kanal inaktiv, wird er mit der Taste ein-
geschaltet und der Fokus darauf gesetzt. Die
Taste leuchtet auf.
Ist der Kanal aktiv, aber nicht im Fokus, wird mit
der Taste der Fokus darauf gesetzt. Die Taste
leuchtet auf.
[DMM] startet oder stoppt die Multimeter-Mes-
sungen (entspricht [MODE] = „Meter").
[DMM REL] aktiviert oder deaktiviert relative
Multimeter-Messungen.
[TIME] und [POS] stellen die horizontale Zeitskala und Position des Triggerzeit-
punkts ein.
[RANGE] und [POS] legen die vertikale Skalierung (vertikale Empfindlichkeit)
und die vertikale Position der fokussierten Messkurve fest (analog oder Kanal,
mathematische oder Referenzmesskurve).
[SIGNAL OFF] schaltet die fokussierte Mess-
kurve aus.
[RUN STOP] startet und stoppt die Erfassung.
[SETUP] öffnet oder schließt den Dialog „Trigger" zur Auswahl des Triggertyps
und zur Anpassung der Triggereinstellungen.
Erste Schritte
Grundlegende Bedienung
Lange drücken
Öffnet oder schließt den Dialog
„Screenshot" zur Konfiguration
des Screenshots und der
„One-Touch" (one touch)-Aus-
gabe.
Öffnet oder schließt den Dialog
„Vertical" für den entsprechen-
den Kanal zur Konfiguration
der Kanaleinstellungen.
Öffnet oder schließt den Dialog
„Meter" zur Konfiguration der
Messungen.
