4 Messkurvenanalyse

4.1 Zoom

Der Zoom vergrößert einen Teil der Messkurve, um mehr Details mit einem maximalen
Zoomfaktor von 100 anzuzeigen.
Zoom aktivieren:
► Drücken Sie die Taste [ZOOM].
Der Zoom wird auf alle aktiven analogen und digitalen Kanäle und mathematischen
Messkurven angewendet. Die Messkurven werden mit einer kürzeren Zeitskala ange-
zeigt, während die vertikale Skala unverändert bleibt. Der Zoomindikator am unteren
Rand zeigt die Größe und Position des Zoombereichs in der Messkurve an.
Zoom mit dem Drehrad anpassen:
1. Prüfen Sie, ob der Zoom den Fokus hat - ein oranger Rahmen auf dem Zoomindi-
kator. Wenn nicht, drücken Sie die Taste [ZOOM].

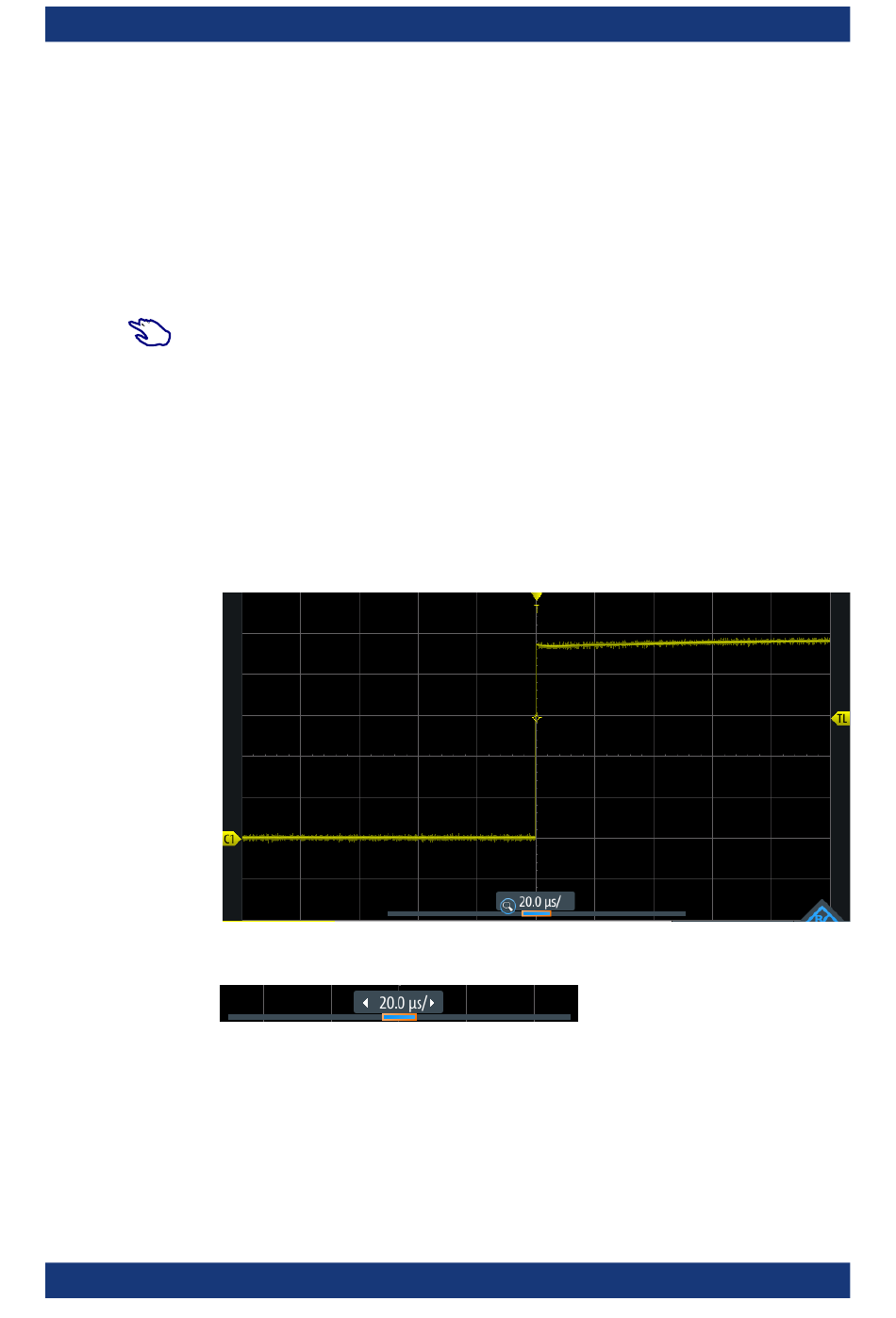

Bild 4-1: Gezoomte Messkurve und Zoomindikator mit Fokus auf Zoomskalierung
Bild 4-2: Zoomindikator mit Fokus auf Zoomposition
2. Drehen Sie das Rad.
Abhängig vom Fokus wird die Position des Zoombereichs oder der Zoomskalie-
rung (Zoom-Zeitbasis) angepasst.
3. Drücken Sie das Drehrad, um die Einstellung zu wechseln.
