R&S Scope Rider RTH
Schwelle (Threshold)
Gibt den Schwellenwert für die ausgewählte Kanalgruppe oder für alle Logikkanäle an.
Das Gerät vergleicht für jeden erfassten Abtastwert die Eingangsspannung mit dem
Schwellenwert. Liegt die Eingangsspannung über dem Schwellenwert, wird der Signal-
zustand "1" gespeichert. Andernfalls wird der Signalzustand "0" gespeichert (Ein-
gangsspannung liegt unter dem Schwellenwert).
Die digitale Schwelle lässt sich auf verschiedene Weise einstellen:
●
Für alle Logikkanäle werden derselbe Schwellenwert und dieselbe Hysterese ver-
wendet: Aktivieren Sie „Schwelle" (Threshold), und legen Sie die Werte für die
Kanäle D0 - D3 und D4 - D7 fest.
●
Für die einzelnen Kanalgruppen werden unterschiedliche Schwellen und Hystere-
sen verwendet: Deaktivieren Sie „Schwelle" (Threshold), und legen Sie für jede
Gruppe den Schwellenwert und die Hysterese fest.
Sie können die Schwellenspannungen für verschiedene Typen von integrierten Schalt-
kreisen in der Liste auswählen oder einen benutzerdefinierten Wert eingeben.
„TTL"
„ECL"
„CMOS"
„GND"
„CAN"
„7-V-Versor-
gung"
„12-V-Versor-
gung"
„18-V-Versor-
gung"
Fernsteuerbefehl:
LOGic:GROup<m>:TECHnology
LOGic:GROup<m>:USER

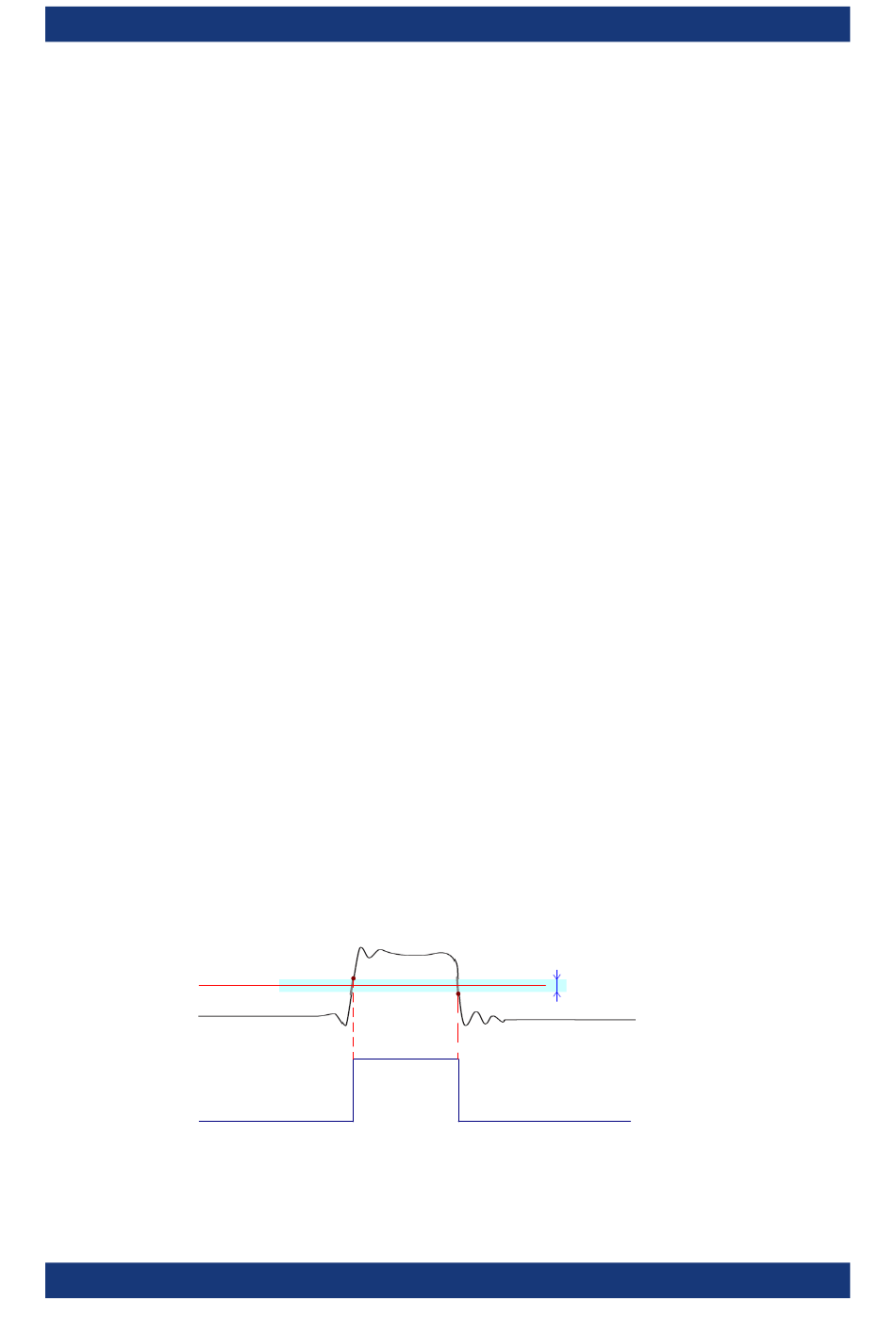

Hysterese (Hysteresis)
Hysterese verhindert die Änderung von Signalzuständen aufgrund von Rauschschwin-
gungen rund um den Schwellenwertpegel. Stellen Sie eine kleine Hysterese für klare
Signale und eine große Hysterese für rauschende Signale ein.
Threshold
Fernsteuerbefehl:
LOGic:GROup<m>:HYSTeresis
Benutzerhandbuch 1326.1578.03 ─ 19
1,4 V
-1,3 V
2,5 V
0 V: für CAN-Kanäle, Option R&S RTH-K3 erforderlich.
2 V: für CAN-Kanäle, Option R&S RTH-K3 erforderlich.
7 V: für LIN-Kanäle, Option R&S RTH-K3 erforderlich.
12 V: für LIN-Kanäle, Option R&S RTH-K3 erforderlich.
18 V: für LIN-Kanäle, Option R&S RTH-K3 erforderlich.
auf Seite 510
Logic 0 Logic 1
Logikanalysator (R&S RTH-B1 MSO)
Einstellungen des Logikanalysators
auf Seite 510
Hysteresis
Logic 0
auf Seite 511
