±Toleranz (±Tolerance)
Gibt einen Toleranzbereich (Δt) für die angegebene
wenn der Vergleichsbereich gleich oder ungleich ist.
Fernsteuerbefehl:
TRIGger:INTerval:DELTa
Min. Intervallbreite (Min Interval Width ) / Max. Intervallbreite (Max Interval Width)
Legen Sie das untere und obere Zeitlimit des Intervalls fest, wenn „Innerhalb" oder
„Außerhalb" für Vergleiche eingestellt ist.
Fernsteuerbefehl:
TRIGger:INTerval:MINWidth
TRIGger:INTerval:MAXWidth
3.6.15 Fenstertrigger (R&S RTH-K19)
Der Fenstertrigger prüft den Signalverlauf in Bezug zu einem "Fenster", das durch die
oberen und unteren Spannungspegel gebildet wird. Der Trigger tritt auf, wenn die
Messkurve in das Fenster eintritt oder es verlässt oder wenn die Messkurve innerhalb
oder außerhalb eines definierten Zeitbereichs bleibt.
Mit dem Fenstertrigger lassen sich längere Einschwingungseffekte anzeigen.
► [SETUP]-Taste > „Triggertyp" (Trigger Type) = „Fenster"
Beschreibung von Einstellungen

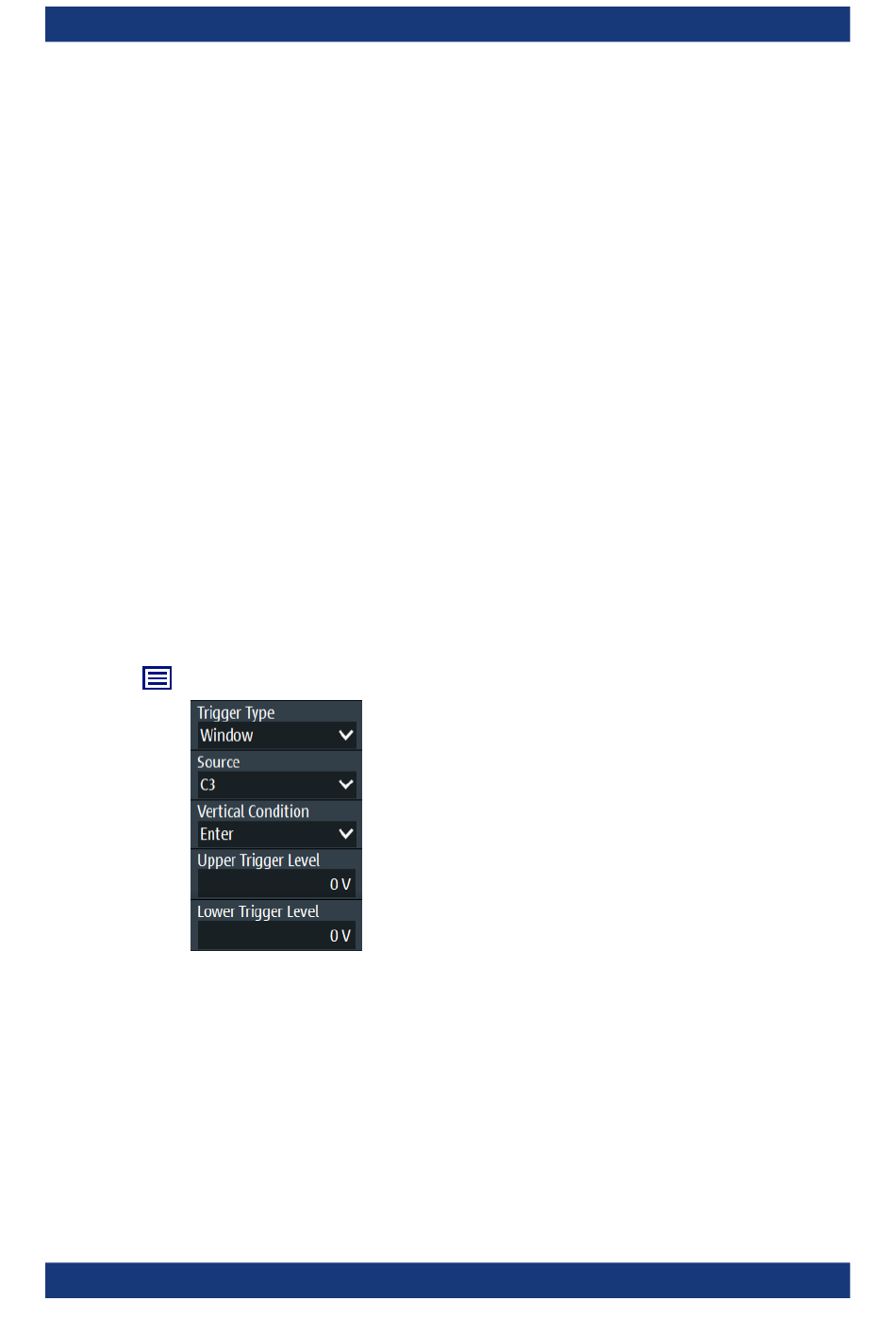

Bild 3-21: Fenstertrigger
Vertik. Bedingung (Vertical Condition)
Gibt an, wie der Signalverlauf mit dem Fenster verglichen wird:
„Enter"
„Beenden"
Benutzerhandbuch 1326.1578.03 ─ 19
auf Seite 353
auf Seite 354
auf Seite 354
Triggert, wenn das Signal den oberen oder unteren Pegel kreuzt und
so in das durch die beiden Pegel gebildete Fenster eintritt.
Triggert, wenn das Signal das Fenster verlässt.
