Rohde & Schwarz Scope Rider RTH Benutzerhandbuch Seite 80

®
R&S Scope Rider RTH
Beschreibung von Einstellungen

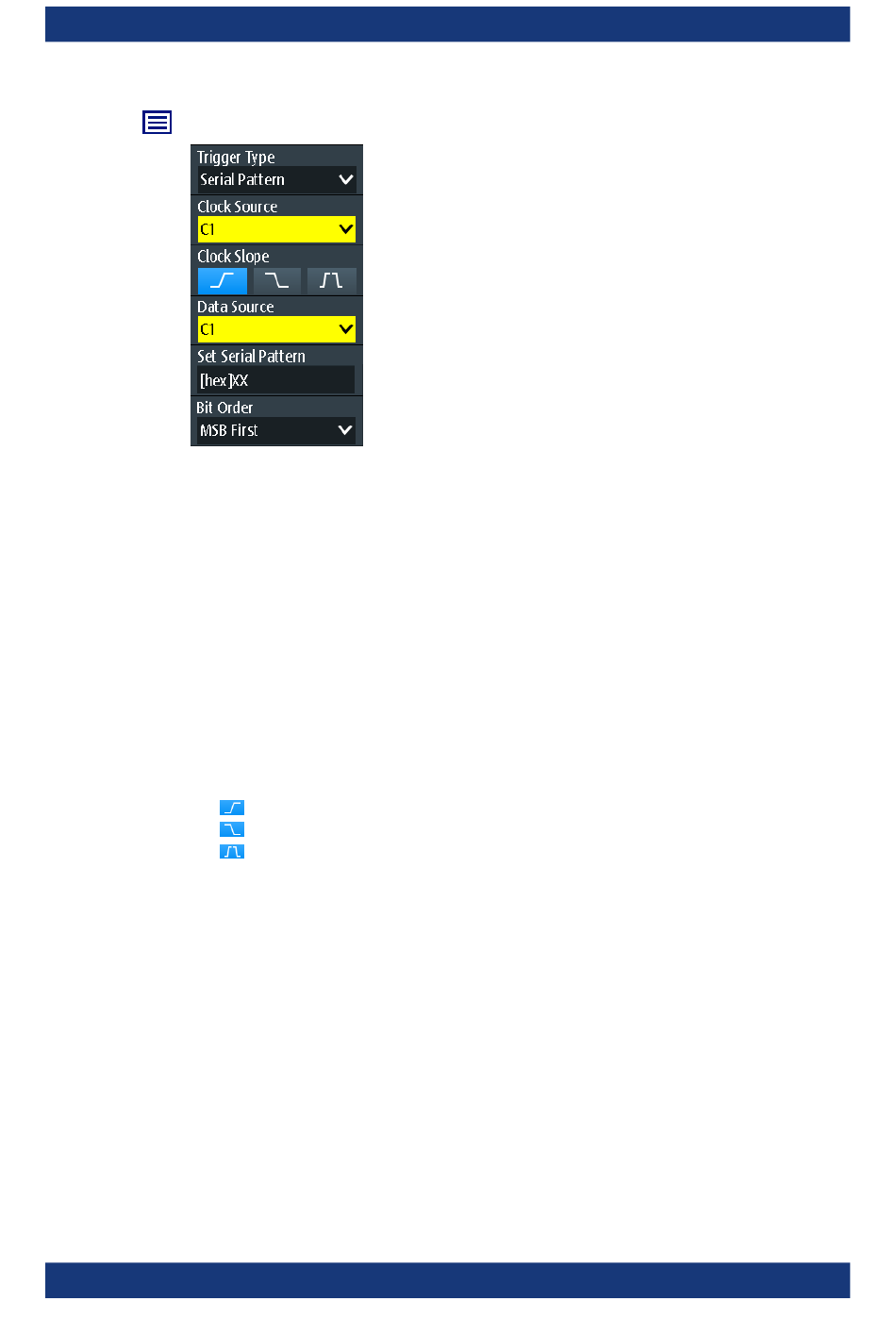

Bild 3-18: Trigger für serielle Muster
Taktquelle (Clock
Taktflanke (Clock
Datenquelle (Data
Serielles Muste festlegen (Set Serial
Bitfolge (Bit
Taktquelle (Clock Source)
Gibt den Eingangskanal des Taktsignals an.
Fernsteuerbefehl:
TRIGger:SPATtern:CSOurce[:VALue]
Taktflanke (Clock Slope)
Gibt die Flanke an, an der der Datenwert abgetastet wird.
●
●
●
Bei doppelter Datenrate gibt „First Clock Edge of Pattern" die Flanke an, an der
das erste Bit des Musters abgetastet wird: an der steigenden Taktflanke, der fallen-
den Taktflanke oder der ersten, die erkannt wird („Beides").
Fernsteuerbefehl:
TRIGger:SPATtern:CSOurce:EDGE
TRIGger:SPATtern:CSOurce:FIRStedge
Datenquelle (Data Source)
Gibt den Eingangskanal des Datensignals an.
Fernsteuerbefehl:
TRIGger:SPATtern:DSOurce[:VALue]
Serielles Muste festlegen (Set Serial Pattern)
Das Muster definiert die Bits der seriellen Daten, die im Datenstrom gefunden werden
sollen.
Benutzerhandbuch 1326.1578.03 ─ 19
Source)............................................................................................. 80
Slope)............................................................................................... 80
Source)............................................................................................80
Order)........................................................................................................ 81
- steigende Flanke
- fallende Flanke
- steigende und fallende Flanken werden berücksichtigt (doppelte Datenrate).
Einrichten von Messkurven
Pattern).............................................................. 80
auf Seite 351
auf Seite 351
auf Seite 351
auf Seite 351
Trigger
80
