3.6.8 Zustandstrigger (R&S RTH-K19)
Der Zustandstrigger prüft, ob die Kanalzustände dem definierten Muster an der Takt-
flanke entsprechen. Der Trigger tritt auf, wenn die logische Kombination der Eingangs-
kanäle am Kreuzungspunkt der ausgewählten Taktflanke und des Triggerpegels wahr
ist.
► [SETUP]-Taste > „Triggertyp" (Trigger Type) = „Zustand"
Beschreibung von Einstellungen

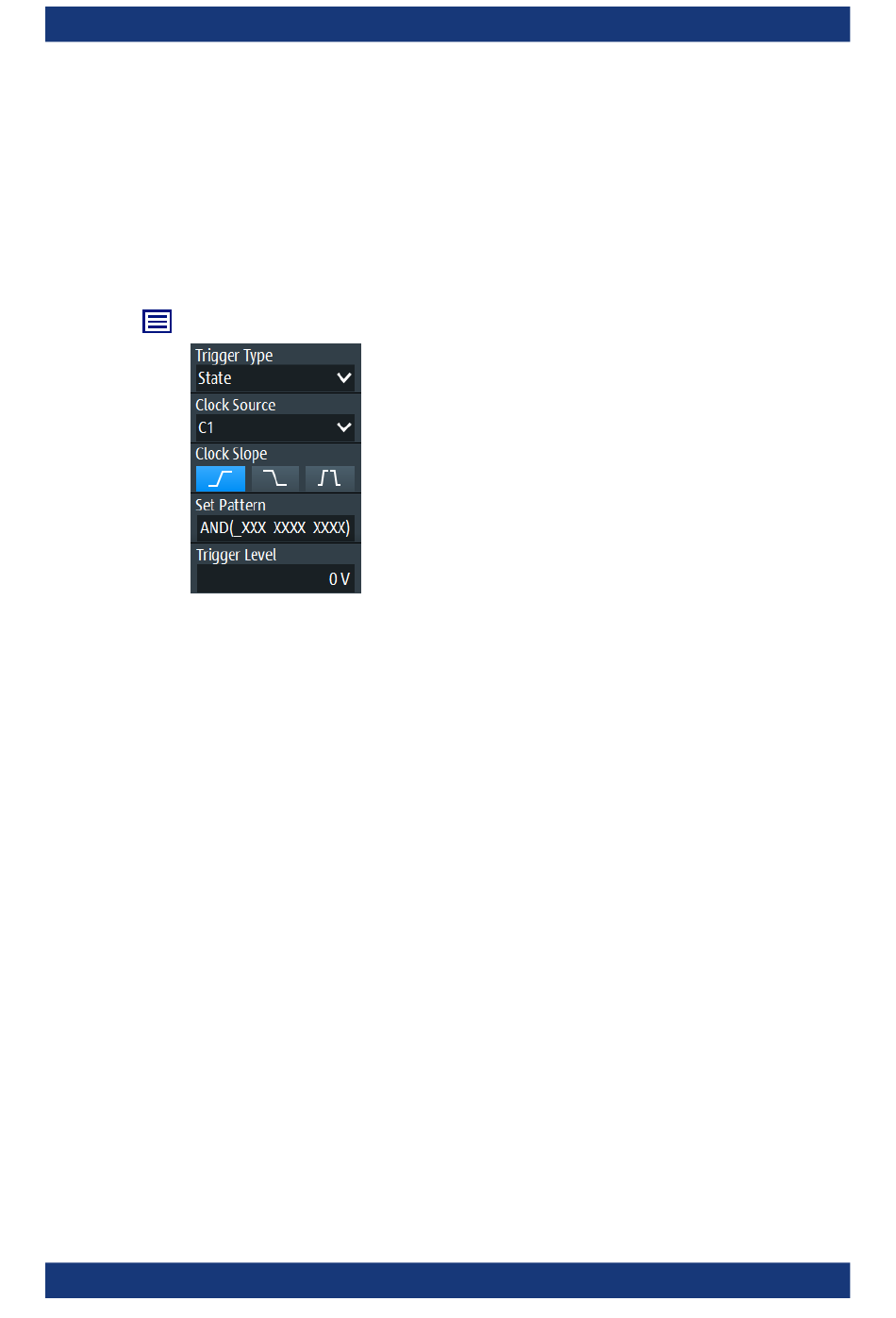

Bild 3-13: Zustandstrigger
Taktquelle (Clock Source)
Gibt den Eingangskanal des Taktsignals an.
Fernsteuerbefehl:
TRIGger:STATe:CSOurce[:VALue]
Taktflanke (Clock Slope)
Gibt die Flanke des Taktes an, an der das Gerät die Signalzustände prüft: auf der stei-
genden Flanke, auf der fallenden Flanke oder auf beiden Flanken.
Fernsteuerbefehl:
TRIGger:STATe:CSOurce:EDGE
Muster setzen (Set Pattern)
Definiert das Muster, also die Zustände der Eingangskanäle und ihre logische Kombi-
nation. Wenn R&S RTH-B1 installiert ist, sind auch aktive, digitale Kanäle in die Mus-
terdefinition eingeschlossen.
Weitere Einzelheiten finden Sie in
auf Seite 69.
Fernsteuerbefehl:
TRIGger:STATe:CHANnel<m>
TRIGger:STATe:COMBination
