Rohde & Schwarz Scope Rider RTH Benutzerhandbuch Seite 92

®
R&S Scope Rider RTH

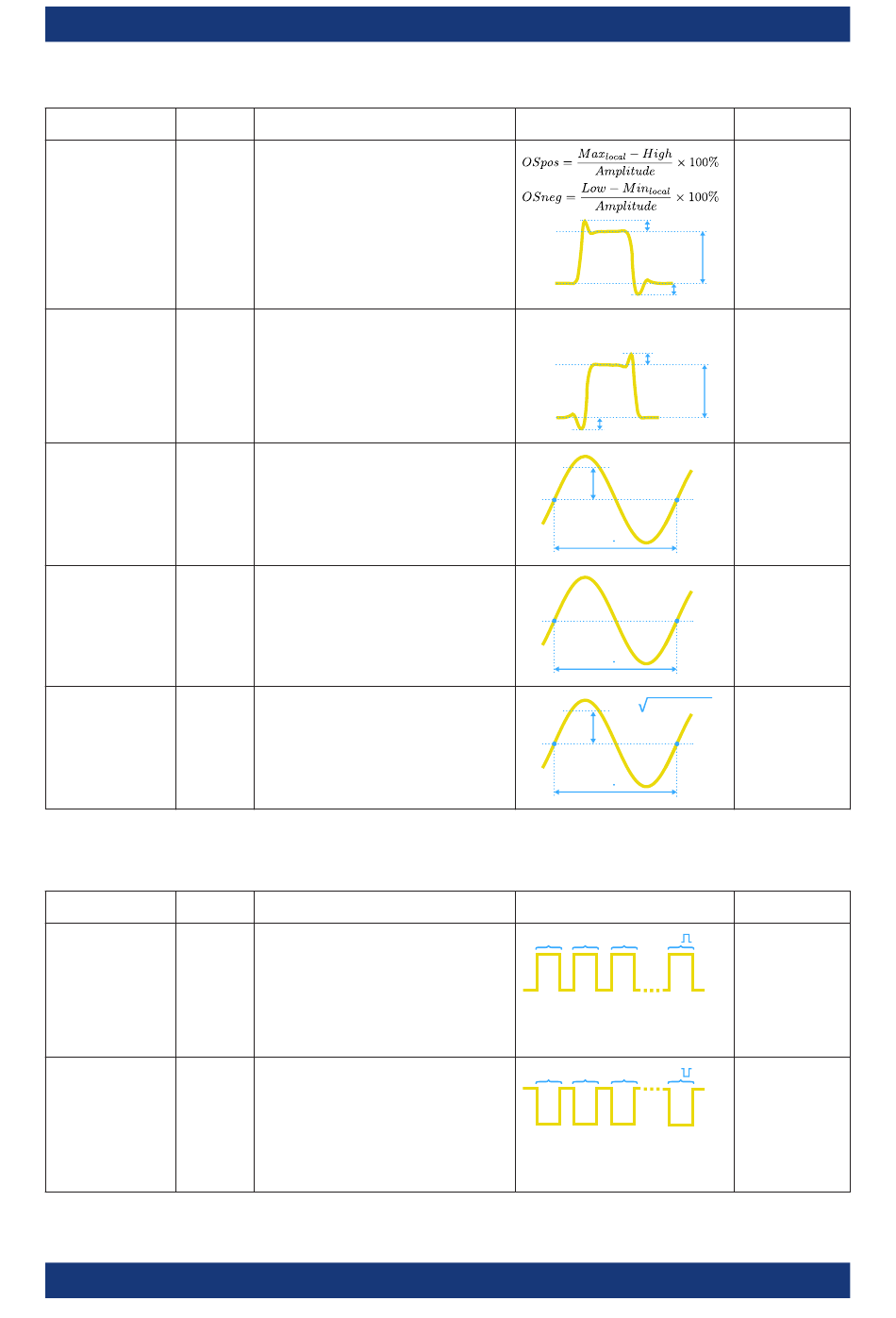

Messtyp Symbol
Überschwinger Over
in %
Unterschwinger Pre
in %
AC AC
in V
DC DC
in V
AC+DC AC+DC
in V
4.2.3.3 Zählung
Messtyp Symbol
Zähler positive Cnt+
Pulse
Zähler negative Cnt-
Pulse
Benutzerhandbuch 1326.1578.03 ─ 19
Beschreibung
Überschwinger eines Rechtecksignals
nach einer steigenden oder fallenden
Flanke. Wird aus den Messwerten für
oberer Pegel, Basispegel, lokales Maxi-
mum, lokales Minimum und Amplitude
berechnet.
Überschwinger eines Rechtecksignals
vor einer steigenden oder fallenden
Flanke.
RMS-Wert des AC-Anteils eines periodi-
schen Signals, berechnet über alle Peri-
oden auf dem Display. Das AC-Ergebnis
wird von den Ergebnissen DC und AC
+DC abgeleitet.
Mittelwert eines periodischen Signals,
berechnet über alle Perioden auf dem
Display. Ist keine vollständige Periode
verfügbar, wird nur der Mittelwert der
sichtbaren Messkurve berechnet.
RMS-Wert eines periodischen Signals,
berechnet über alle Perioden auf dem
Display. Ist keine vollständige Periode
verfügbar, wird nur der RMS-Wert der
sichtbaren Messkurve berechnet.
Beschreibung
Anzahl positiver Pulse auf dem Display.
Es wird der Mittelwert des Signals
bestimmt. Wenn das Signal den Mittel-
wert passiert, wird eine Flanke gezählt.
Ein positiver Puls wird gezählt, wenn
eine steigende Flanke und eine folgende
fallende Flanke erkannt werden.
Anzahl negativer Pulse auf dem Display.
Es wird der Mittelwert des Signals
bestimmt. Wenn das Signal den Mittel-
wert passiert, wird eine Flanke gezählt.
Ein negativer Puls wird gezählt, wenn
eine fallende Flanke und eine folgende
steigende Flanke erkannt werden.
Messkurvenanalyse
Automatische Messungen
Grafik/Formel
Over+
Top
Amplitude
Base
Over-
Dieselben Gleichungen wie Über-
schwinger
Pre+
Top
Amplitude
Base
Pre-
AC
DC
N T
DC
N T
AC² + DC²
AC
DC
N T
Grafik/Formel
1 2 3 N
1 2 3 N
Quelle
Analog, Mathe-
matisch
Analog, Mathe-
matisch
Analog, Mathe-
matisch
Analog, Mathe-
matisch
Analog, Mathe-
matisch
Quellen
Analog, Mathe-
matisch, Logik
Analog, Mathe-
matisch, Logik
92
