R&S Scope Rider RTH
Tippen Sie zum Auswählen einer Bitrate aus der Liste mit vordefinierten Werten auf
das Feld „Vordefin. Bitraten" und wählen Sie den Wert aus.
Tippen Sie zum Festlegen eines benutzerdefinierten Werts doppelt auf das Feld „Bit-
rate" und geben Sie dann über das angezeigte Tastenfeld den Wert und die Einheit
ein. Die Einstellung „Vordefin. Bitraten" wird automatisch auf „Benutzer" gesetzt.
Fernsteuerbefehl:
BUS:LIN:BITRate
Schwelle, Technologie, Pegel suchen (Find Level)
Legt den Schwellenwert für die Digitalisierung von Signalen fest. Ist der Signalwert
höher als der Schwellenwert, ist der Signalzustand High. Andernfalls gilt der Signalzu-
stand als Low.
Sie können die Schwellenspannungen für verschiedene Technologien in der Liste
„Technologie" auswählen oder einen benutzerdefinierten Wert in „Schwelle" eingeben.
Sie können es über „Pegel suchen" (Find Level) auch dem Gerät überlassen, den
geeigneten Schwellenwert einzustellen.
Eine Änderung der Schwellenwerte in der Buskonfiguration ändert auch die Schwellen-
werte von analogen Kanälen im Menü „Vertical" bzw. von Logikkanälen im Menü
„Logic".
Fernsteuerbefehl:
BUS:LIN:TECHnology
BUS:LIN:DATA:THReshold
BUS:SETReflevels
CHANnel<m>:THReshold:FINDlevel

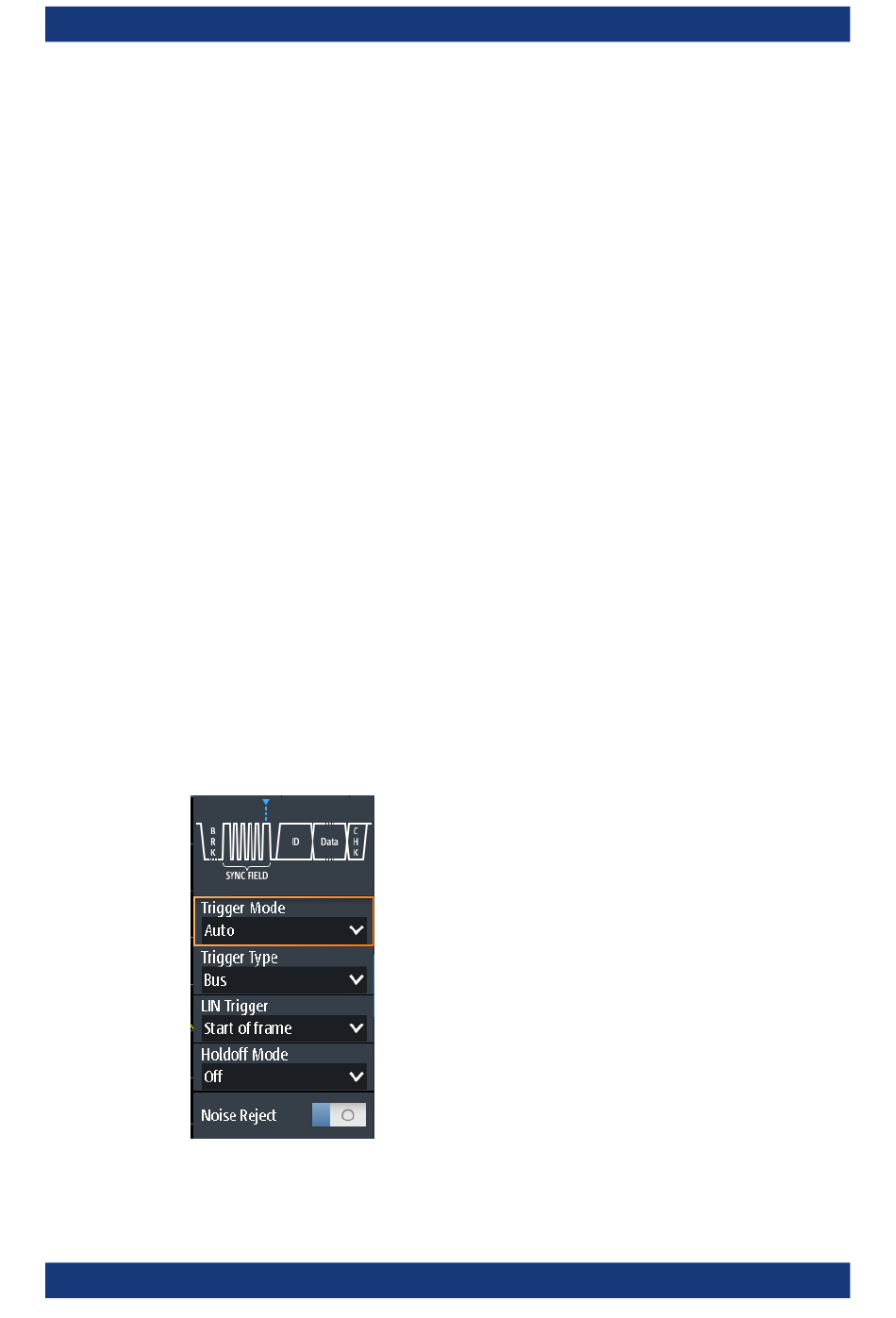

9.6.3 LIN-Triggereinstellungen

Zugriff: [Setup] ([Trigger]) > „Triggertyp" = „Bus"
Benutzerhandbuch 1326.1578.03 ─ 19
auf Seite 489
auf Seite 490
auf Seite 489
auf Seite 450
auf Seite 327
Protokollanalyse
LIN (Option R&S RTH-K3)
239
