4. Drehen Sie das Rad, um den anderen Parameter anzupassen.
Zoom auf dem Touchscreen positionieren:
► Verwenden Sie eine der folgenden Methoden:
●
●
Mit Gesten den Zoom vergrößern und verkleinern
Sie können den Zoom wie auf einem Handy oder Tablet vergrößern und verkleinern.
1. Zum Vergrößern den Bildschirm mit zwei Fingern berühren und die Finger sprei-
zen.
2. Zum Verkleinern den Bildschirm mit zwei Fingern berühren und die Finger zusam-
menführen.

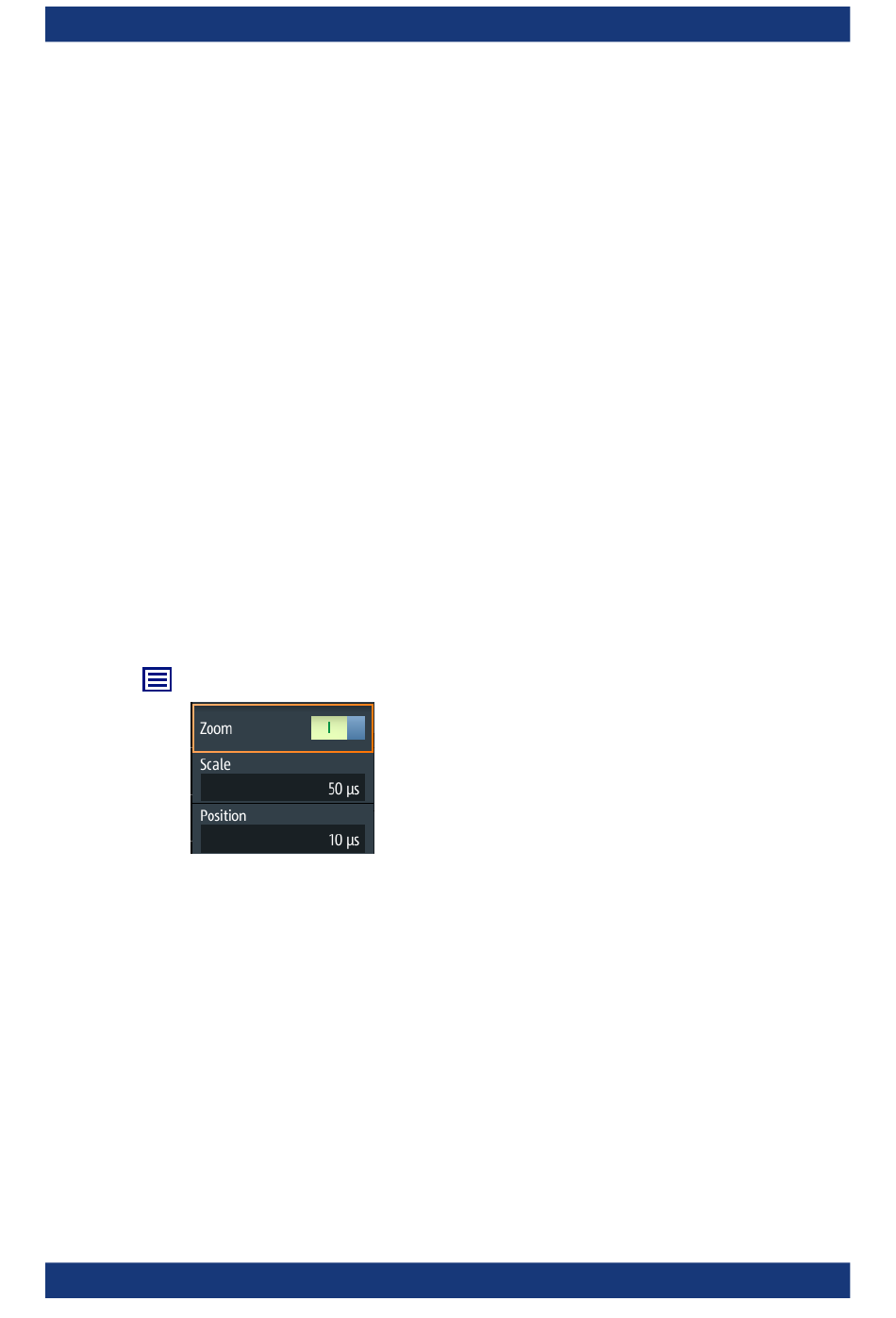

Zoom numerisch im Zoom-Menü anpassen:
1. Drücken Sie so lange die Taste [ZOOM], bis das Menü „Zoom" geöffnet wird.
2. Passen Sie die Skala und Position des Zooms im Menü an.
Zur Analyse des gezoomten Signals können Sie Cursor-Messungen verwenden.
Beschreibung von Einstellungen
Zoom
Aktiviert oder deaktiviert den Zoom.
Fernsteuerbefehl:
ZOOM:ENABle
Skalierung (Scale)
Legt die Zeitskala der gezoomten Messkurve fest.
Fernsteuerbefehl:
ZOOM:SCALe
Position
Legt den Mittelpunkt des gezoomten Bereichs in Bezug zum Triggerzeitpunkt fest.
Benutzerhandbuch 1326.1578.03 ─ 19
Ziehen Sie den Zoombereich in den Zoomindikator.
Ziehen Sie den Triggerpositionsmarker.
Im Zoommodus wird durch Verschieben des Triggerpositionsmarkers die
Zoomposition geändert, nicht die horizontale Position der Messkurve.
auf Seite 357
auf Seite 357
