R&S Scope Rider RTH

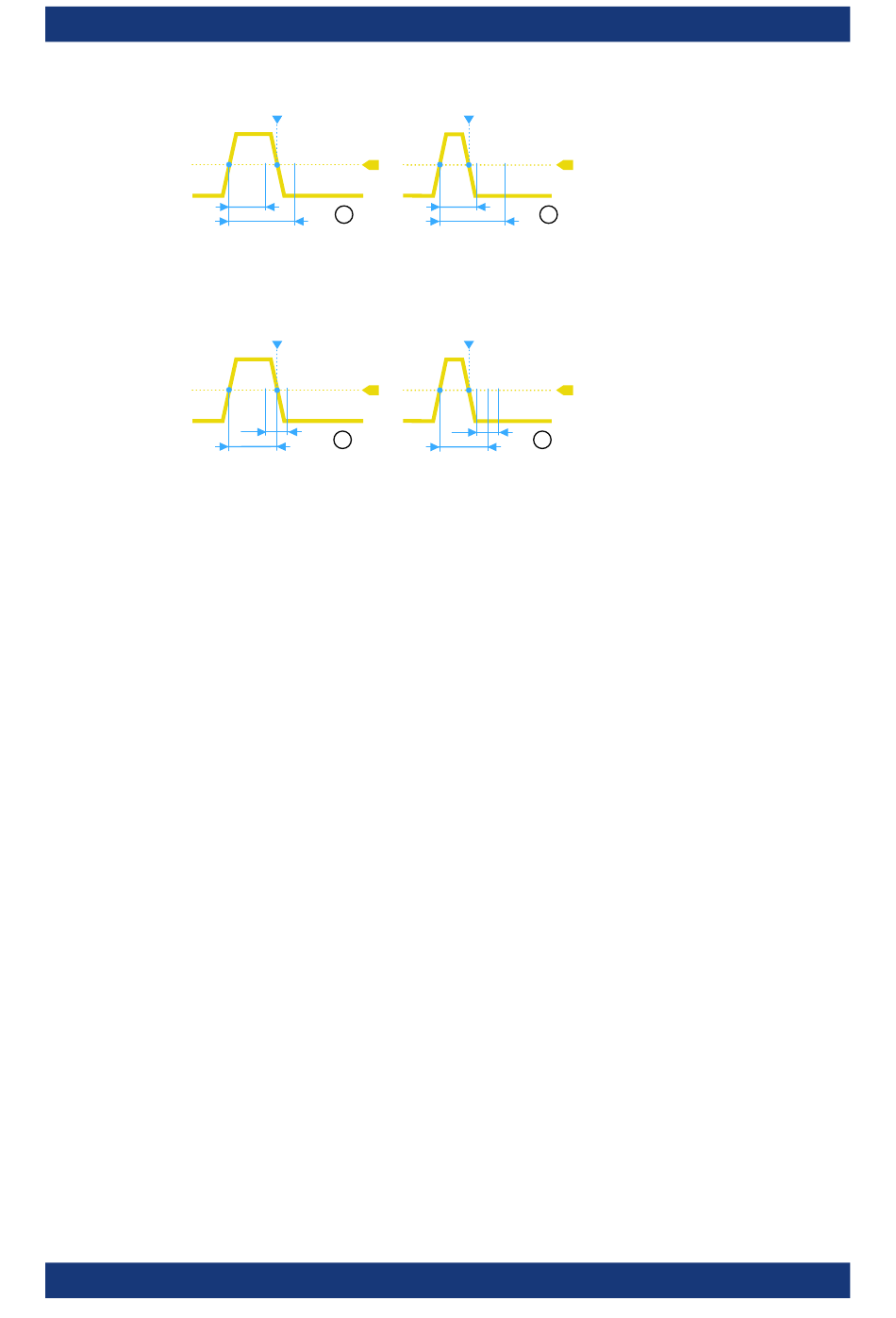

Bild 3-6: Pulsbreite liegt innerhalb oder außerhalb eines Bereichs
1 = Innerhalb, Pulse > minimale Breite UND Puls < maximale Breite
2 = Außerhalb, Puls < minimale Breite ODER Puls > maximale Breite
Bild 3-7: Pulsbreite ist gleich oder ungleich einer vorgegebenen Breite, mit optionaler Toleranz
1 = Gleich, Puls > Breite - Δ UND Puls < Breite + Δ
2 = Ungleich, Puls < Breite - Δ ODER Puls > Breite + Δ
Fernsteuerbefehl:
TRIGger:WIDTh:RANGe
Breite (Width)
Legt die Breite für die Vergleiche Gleich, Ungleich, Kürzer und Länger fest.
Fernsteuerbefehl:
TRIGger:WIDTh:WIDTh
±Toleranz (±Tolerance)
Gibt einen Toleranzbereich (Δt) für die angegebene
gleichsbereich gleich oder ungleich ist. Setzen Sie die Toleranz auf 0, um auf eine
exakte Pulsbreite zu triggern.
Fernsteuerbefehl:
TRIGger:WIDTh:DELTa
Min. Breite (Min Width ) / Max. Breite (Max Width)
Legen Sie den unteren und oberen Zeitgrenzwert zur Definition des Zeitraums fest,
wenn „Innerhalb" oder „Außerhalb" für Vergleiche eingestellt ist.
Fernsteuerbefehl:
TRIGger:WIDTh:MIN
TRIGger:WIDTh:MAX
3.6.5 Video/TV-Trigger
Der TV- oder Video-Trigger wird zur Analyse analoger Basisbandvideosignale verwen-
det. Es kann auf Basisbandvideosignale von normal- und hochauflösenden Standards
und auch auf benutzerdefinierte Signale getriggert werden.
Benutzerhandbuch 1326.1578.03 ─ 19
min
1
max
±Δ
1
auf Seite 336
auf Seite 337
auf Seite 337
auf Seite 337
auf Seite 337
min
2
max
±Δ
2
Breite (Width)
Einrichten von Messkurven
Trigger
an, wenn der Ver-
