R&S Scope Rider RTH
Das Gerät triggert auf den Zeilenanfang - den H-Synchronimpuls. Sie können auf alle
Zeilen triggern oder eine Zeilennummer angeben. Sie können auch auf den Halbbild-
oder Vollbildanfang triggern.
3.6.5.1

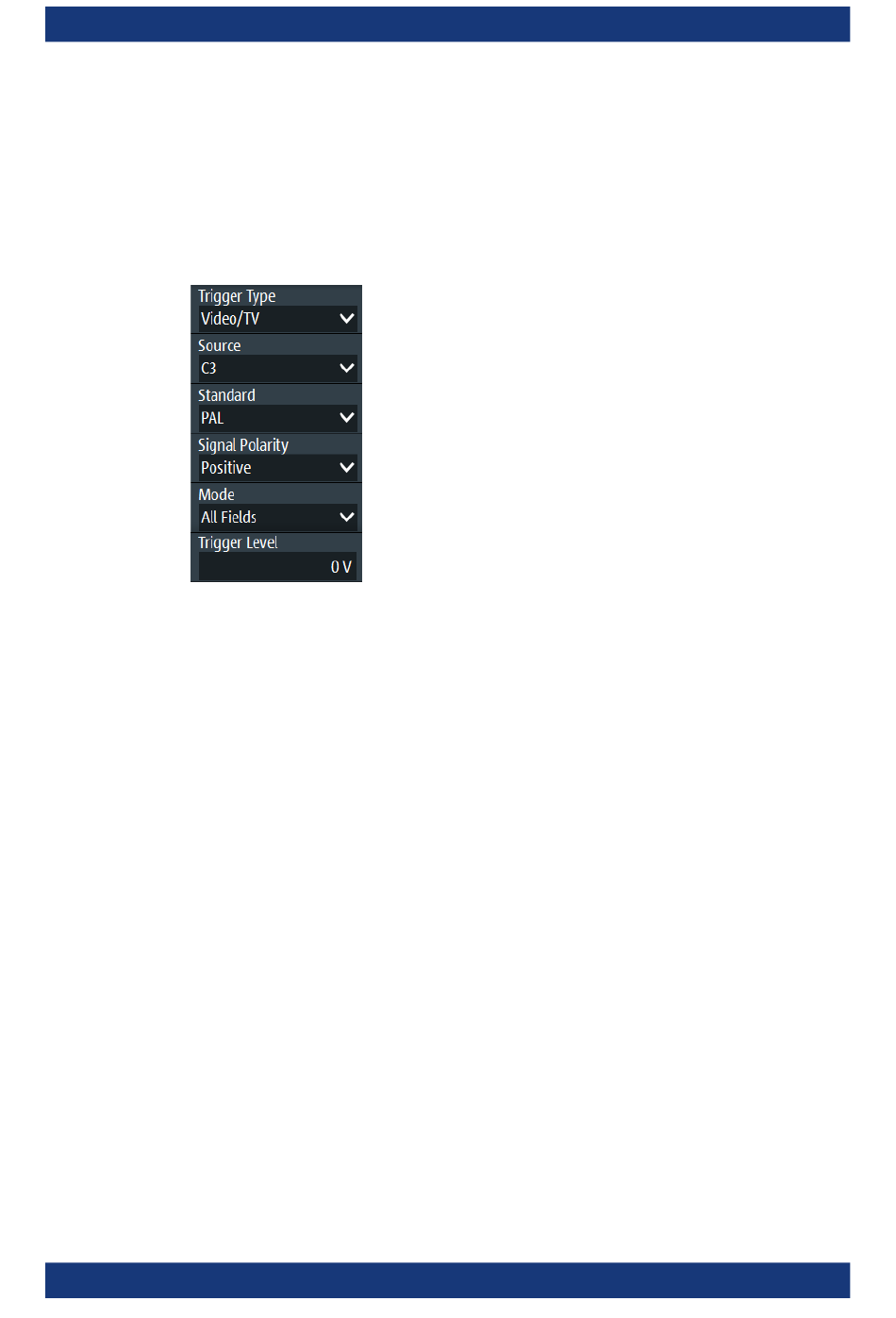

Standard-TV-Triggereinstellungen

Zugriff: [SETUP]-Taste > „Triggertyp" (Trigger Type) = „Video/TV"
Standard
Dient zur Auswahl der TV-Norm oder von „Kundenspez." für benutzerdefinierte Sig-
nale.
Die Normen PAL, PAL-M, NTSC und SECAM sind in der Geräte-Firmware verfügbar.
Für alle anderen Normen ist die Triggeroption R&S RTH-K19 erforderlich.
HDTV-Normen werden durch die Anzahl aktiver Zeilen, das Bildabtastungssystem (p
für progressives Abtastverfahren, i für Zeilensprungabtastung) und die Vollbildfrequenz
angegeben. Bei der Zeilensprungabtastung wird statt der Vollbildfrequenz die Teilbild-
frequenz verwendet. 1080p/24sF ist eine HDTV-Norm mit progressiv segmentierter
Vollbildabtastung.
„Kundenspez." kann für Signale anderer Videosysteme, z. B. medizinische Displays,
Videomonitore und Sicherheitskameras, verwendet werden. Um auf diese Signale zu
triggern, müssen Sie den Pulstyp und die Länge des Synchronimpulses sowie das
Abtastungssystem und die Zeilenperiode angeben.
Fernsteuerbefehl:
TRIGger:TV:STANdard
Signalpolarität (Signal Polarity)
Gibt die Polarität des Signals an. Es ist zu beachten, dass der Synchronimpuls die
gegensätzliche Polarität hat, z. B. hat ein positives Signal einen negativen Synchron-
impuls.
Benutzerhandbuch 1326.1578.03 ─ 19
auf Seite 338
Einrichten von Messkurven
Trigger
65
