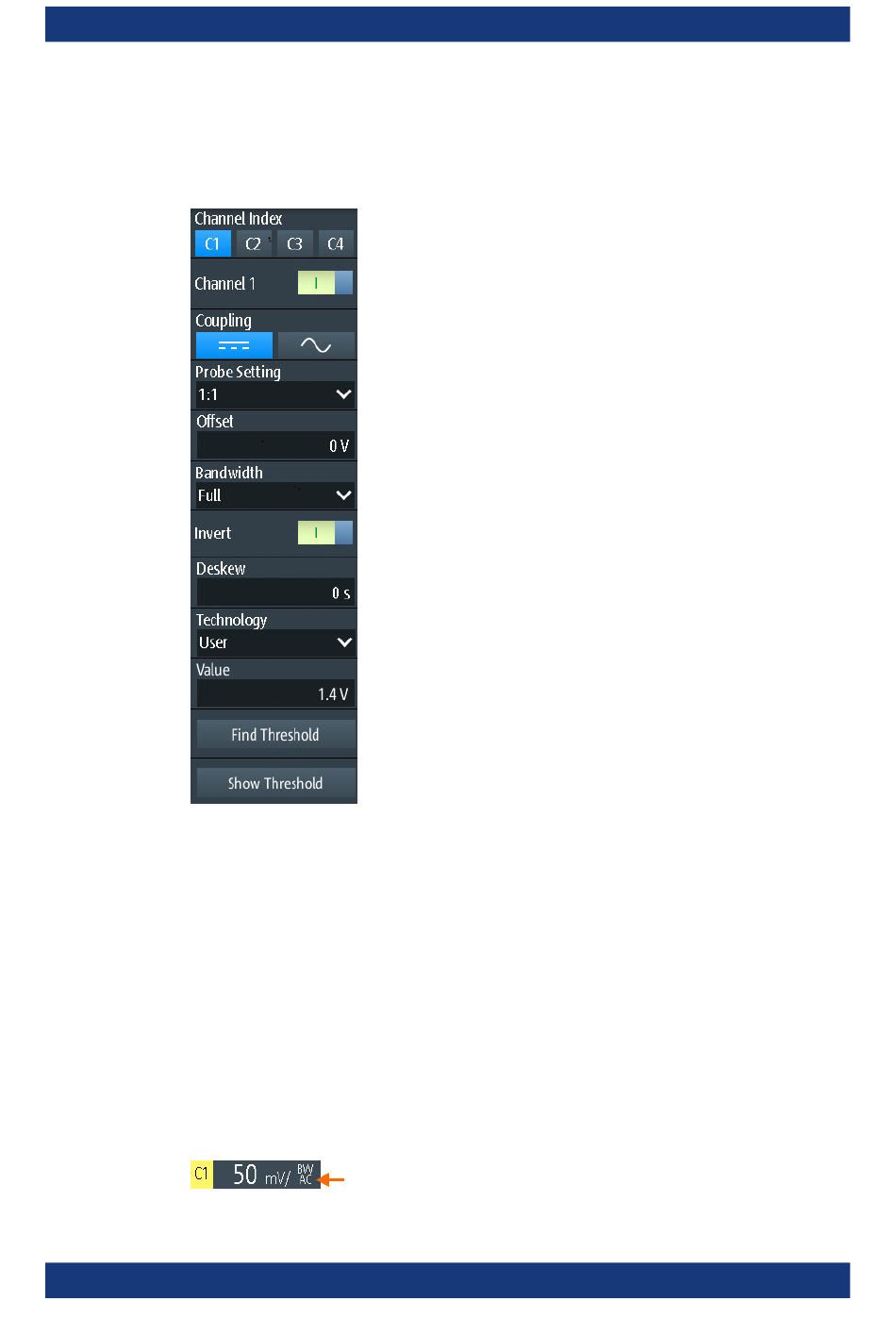

3.2.1 Vertikale Einstellungen

Solange das Menü „Vertical" geöffnet ist, werden die Tastkopfeinstellungen aktiver
Kanäle auf dem Display angezeigt.
Kanalindex (Channel Index)
Gibt den zu konfigurierenden Kanal an. Alle Einstellungen im Kanalmenü beziehen
sich auf den ausgewählten Kanal.
Sie können auch kurz auf die Kanaltaste drücken, um einen Kanal auszuwählen. Wenn
Sie die Kanaltaste länger drücken, wird das zugehörige Kanalmenü geöffnet.
Kanal <n> (Channel <n>)
Schaltet den ausgewählten Kanal ein oder aus.
Fernsteuerbefehl:
CHANnel<m>:STATe

Kopplung (Coupling)

Gibt den Anschluss für das Eingangssignal an. Die aktuelle Kopplung jedes Kanals
wird im Kanal-Label am unteren Rand des Displays angezeigt.
