Beschreibung von Einstellungen

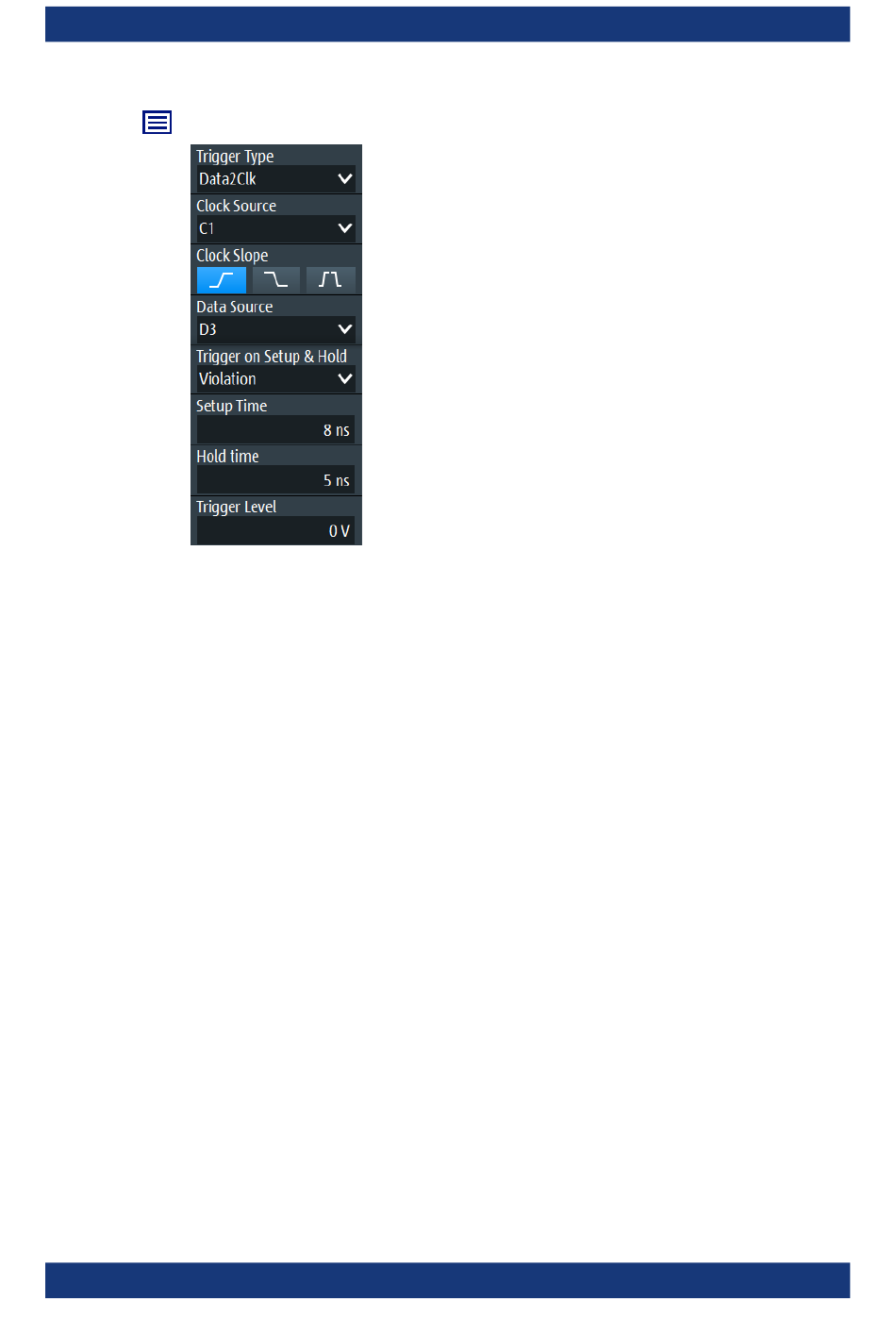

Bild 3-16: Data2Clock-Trigger
Taktquelle (Clock Source)
Gibt den Eingangskanal des Taktsignals an.
Fernsteuerbefehl:
TRIGger:DATatoclock:CSOurce[:VALue]
Taktflanke (Clock Slope)
Gibt die Flanke des Taktsignals an: steigende, fallende oder beide Flanken. Der Zeitre-
ferenzpunkt für die Setup- und Haltezeit ist der Kreuzungspunkt von Taktflanke und
Triggerpegel.
Fernsteuerbefehl:
TRIGger:DATatoclock:CSOurce:EDGE
Datenquelle (Data Source)
Gibt den Eingangskanal des Datensignals an.
Fernsteuerbefehl:
TRIGger:DATatoclock:DSOurce[:VALue]
Trigger für Setup & Hold (Trigger on Setup & Hold)
Gibt an, wie eine Verletzung der Setup- und Haltezeit behandelt wird.
„Verletzung"
„OK"
Fernsteuerbefehl:
TRIGger:DATatoclock:CONDition
Benutzerhandbuch 1326.1578.03 ─ 19
Triggert auf eine Verletzung der Setup- oder Haltezeit.
Triggert, wenn Setup- und Haltezeit die Grenzwerte einhalten.
Einrichten von Messkurven
auf Seite 349
auf Seite 349
auf Seite 349
auf Seite 350
