R&S Scope Rider RTH
Wenn das Messergebnis außerhalb des Messbereichs liegt und abgeschnitten wird,
werden die Ergebnisse mit < (Unterlauf) oder > (Überlauf) markiert. Passen Sie die
vertikale Skala an, um gültige Ergebnisse zu erhalten.

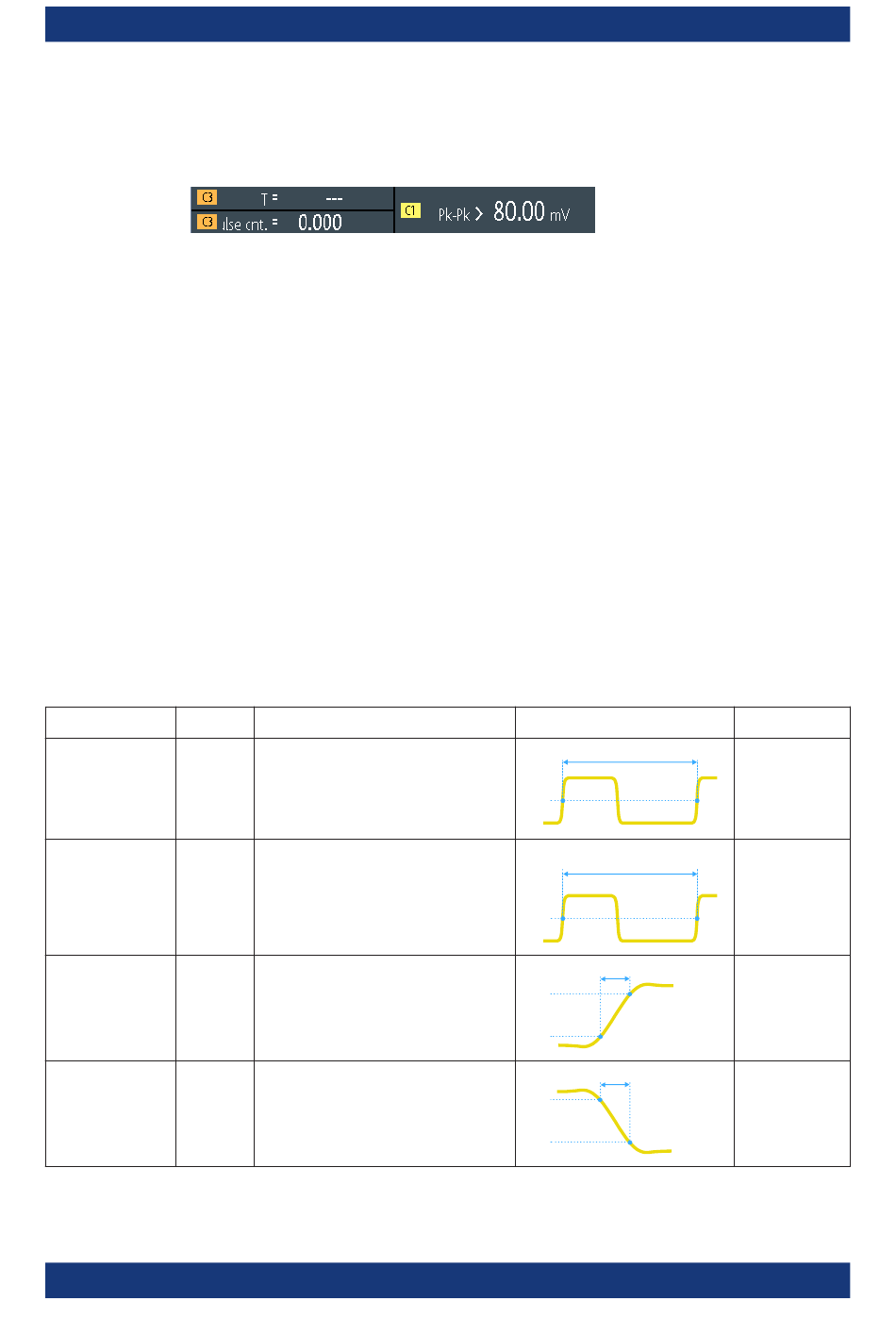

Bild 4-4: Ungültige Messergebnisse
Mess1 = Periodenmessung an C3, keine vollständige Periode erkannt
Mess2 = Spitze-Spitze-Messung an C1, die Messkurve ist abgeschnitten
Mess3 = Pulszählung an C3, kein Puls erkannt
Fernsteuerbefehle:
●
●
4.2.3 Messtypen
Das R&S RTH verfügt über 33 Messtypen zum Messen von Zeit-, Amplituden- und
Leistungseigenschaften und zum Zählen von Pulsen und Flanken.
Alle Messtypen, die nur eine einzige Quelle erfordern, sind auch für Messungen in
Zeitfenstern über [Cursor] > „Typ" (Type) = „Messen" verfügbar.
4.2.3.1 Zeitmessungen
Messtyp Symbol
Periode T
in s
Frequenz f
in Hz
Anstiegszeit tR
in s
Abfallzeit tF
in s
Benutzerhandbuch 1326.1578.03 ─ 19
MEASurement<m>:RESult:ACTual?
MEASurement<m>:RESult:LIMit?
Beschreibung
Zeit der ersten Periode, gemessen am
50%-Pegel. Die Messung erfordert min-
destens eine vollständige Periode des
Signals.
Frequenz des Signals, reziproker Wert
der gemessenen ersten Periode.
Anstiegszeit der ersten steigenden
Flanke, also die Zeit, die das Signal für
den Anstieg vom 10%-Pegel zum 90%-
Pegel benötigt.
Abfallzeit der ersten fallenden Flanke,
also die Zeit, die das Signal für den
Abfall vom 90%-Pegel zum 10%-Pegel
benötigt.
Messkurvenanalyse
Automatische Messungen
auf Seite 360
auf Seite 360
Grafik/Formel
T
ML
f = 1 / T
T
ML
Rise
UL
LL
Fall
UL
LL
Quelle
Analog, Mathe-
matisch, Logik
Analog, Mathe-
matisch, Logik
Analog, Mathe-
matisch
Analog, Mathe-
matisch
