3.6.9 Runt-Trigger (R&S RTH-K19)
Ein Runt ist ein Puls unterhalb der normalen Amplitude. Die Amplitude kreuzt den ers-
ten Pegel zweimal nacheinander, ohne den zweiten zu kreuzen. Zusätzlich zum obe-
ren und unteren Pegel können Sie auf dieselbe Weise wie für Pulsbreitentrigger ein
Zeitlimit für den Runt definieren. Der Runt-Trigger kann beispielsweise Signalanteile
erkennen, die unter einer angegebenen Schwellenwertamplitude bleiben, weil sich
E/A-Anschlüsse in einem undefinierten Zustand befinden.

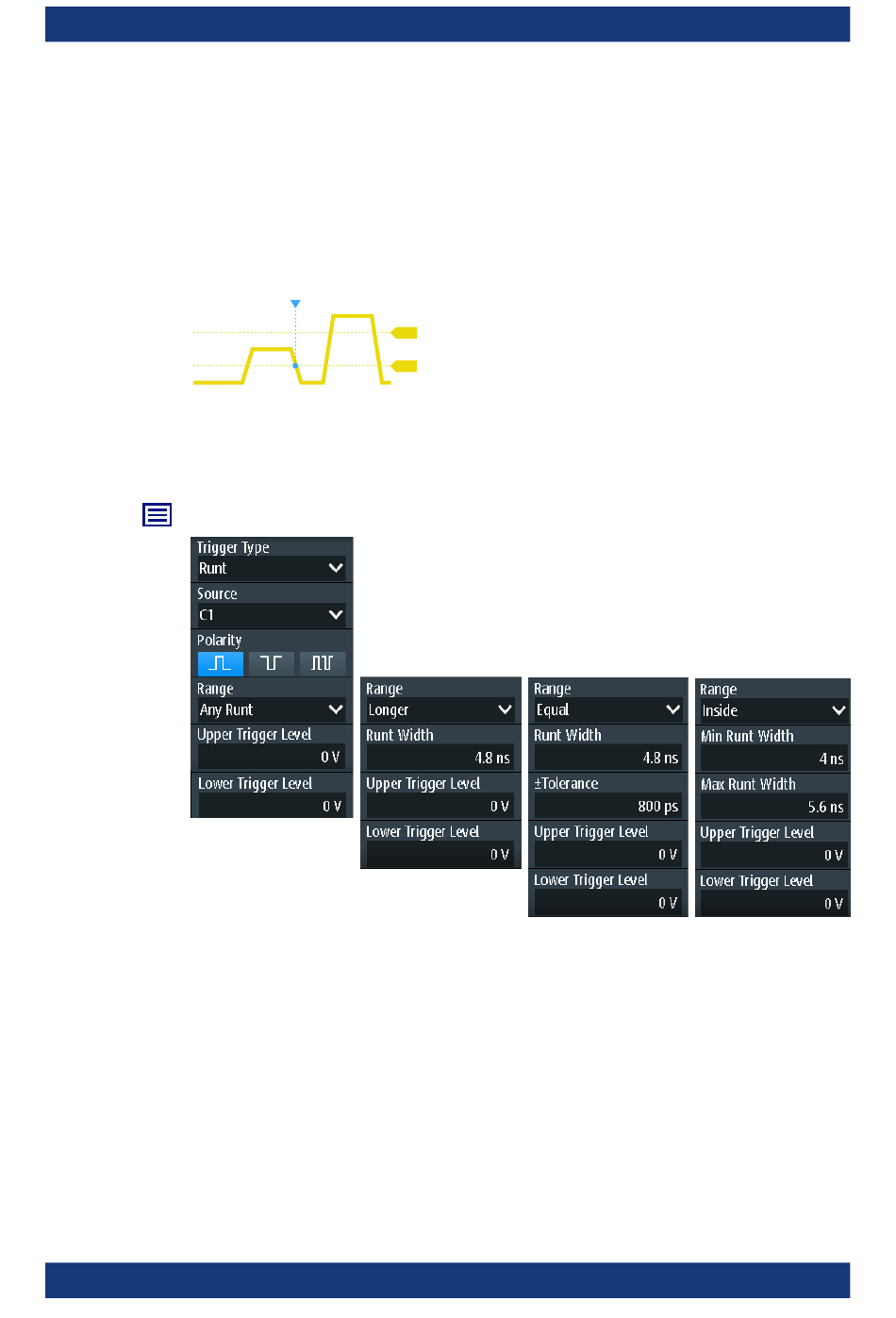

Bild 3-14: Runt-Trigger ohne Zeitlimits
► [SETUP]-Taste > „Triggertyp" (Trigger Type) = „Runt"
Beschreibung von Einstellungen
Oberer Triggerpegel (Upper Trigger Level) / Unterer Triggerpegel (Lower Trigger
Level)
Legen Sie die oberen und unteren Spannungsschwellenwerte für den Runt-Trigger
fest. Die Pegel definieren die minimalen und maximalen Runt-Amplituden.
Sie können auch die Taste [Level] drücken, um zwischen den oberen und unteren
Pegeln umzuschalten, und mit dem Drehrad den fokussierten Pegel anpassen. Ist ein
Triggerpegel im Fokus, kann auch durch Drücken des Drehrads zwischen den Pegeln
umgeschaltet werden.
Fernsteuerbefehl:
TRIGger:LEVel<m>:RUNT:UPPer
TRIGger:LEVel<m>:RUNT:LOWer
