Mit dem Pulsbreitentrigger lässt sich die Pulsbreite präziser definieren als mit dem

Glitch-Trigger. Mithilfe der Bereichseinstellungen „Kürzer" und „Länger" kann aber auch

auf Störimpulse getriggert werden.

Beschreibung von Einstellungen

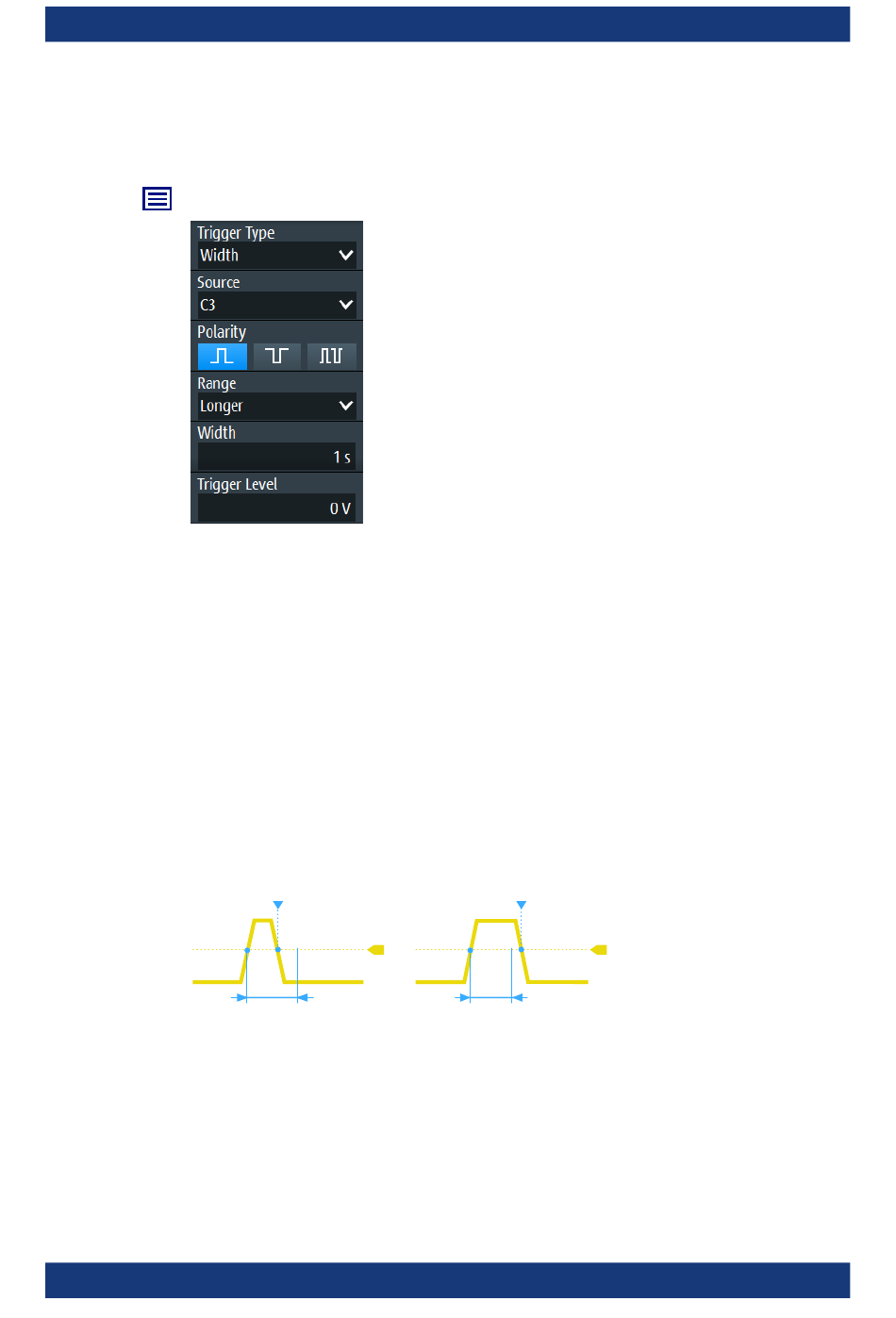

Bild 3-4: Pulsbreitentrigger

Polarität (Polarity)

Gibt die Impulspolarität an, also die Richtung der ersten Impulsflanke. Sie können trig-

Positive Impulse. Die Breite wird von der steigenden zur fallenden Flanke definiert.

Negative Impulse. Die Breite wird von der fallenden zur steigenden Flanke defi-

Sowohl positive als auch negative Impulse

Fernsteuerbefehl:

TRIGger:WIDTh:POLarity

Bereich (Range)

Gibt an, wie die gemessene Pulsbreite mit den vorgegebenen Grenzwerten verglichen

Bild 3-5: Pulsbreite ist kürzer oder länger als eine vorgegebene Breite (wie Glitch-Trigger)
