R&S Scope Rider RTH
Das R&S RTH erfasst das Eingangssignal und wandelt es in digitale Abtastwerte um.
Die digitalen Abtastwerte werden gemäß den Erfassungseinstellungen verarbeitet. Das
Ergebnis ist eine Messkurvenaufzeichnung, die auf dem Bildschirm angezeigt und im
Speicher abgelegt wird.
Beschreibung von Einstellungen

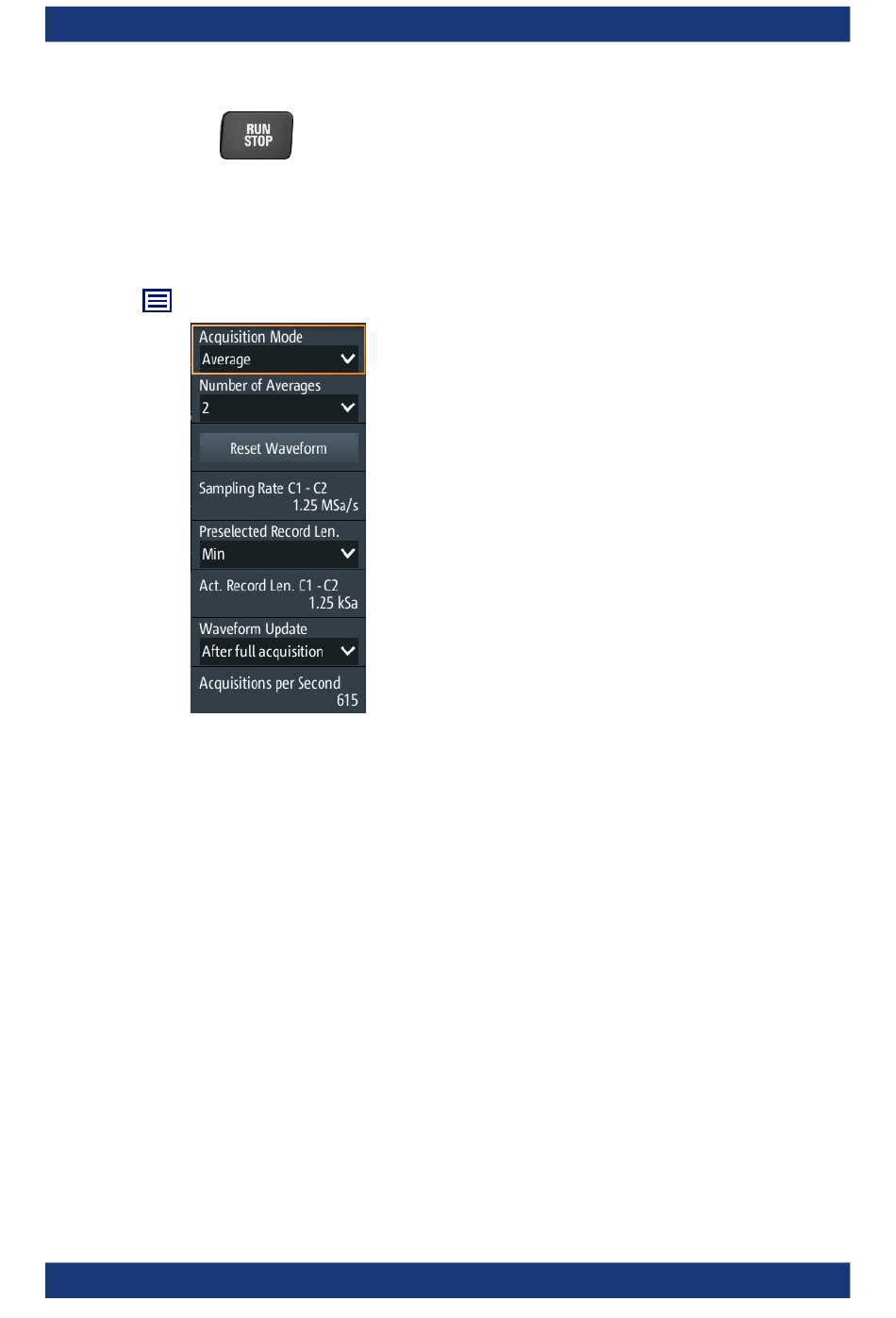

Bild 3-1: Acquire-Menü des R&S RTH1002 (ohne Mixed -Signal-Option R&S RTH-B1)
Erfassungsmodus (Acquisition Mode)
Gibt an, wie die Messkurve aus den erfassten Abtastwerten erstellt wird. Es gibt zwei
allgemeine Methoden zum Erstellen der Messkurvenaufzeichnung: Abtastdezimierung
und Messkurvenarithmetik.
Bei der Abtastdezimierung wird der Datenstrom des ADC zu einem Strom von Mess-
kurvenpunkten mit niedriger Abtastrate und einer weniger genauen Zeitbereichsauflö-
sung reduziert. Das R&S RTH verwendet Dezimierung, wenn die Messkurve „Abtast-
rate Rate C1 - C4" (Sampling Rate C1 - C4) kleiner als die ADC-Abtastrate ist. Die
Erfassungsmodi „Sample", „Peak Detect" und „Hochauflösend" (High Resolution) sind
Dezimierungsmethoden.
Bei der Messkurvenarithmetik wird die endgültige Messkurve aus mehreren aufeinan-
derfolgenden Erfassungen des Signals erstellt. Die Erfassungsmodi „Mittelwert" (Ave-
rage) und „Hüllkurve" (Envelope) sind arithmetische Methoden.
„Sample"
Benutzerhandbuch 1326.1578.03 ─ 19
Einer von n Abtastwerten wird in einem Abtastintervall als Messkur-
venpunkt aufgezeichnet, die anderen Abtastwerte werden verworfen.
In der Regel werden mit diesem Erfassungsmodus die meisten Sig-
nale optimal angezeigt, aber sehr kurze Störimpulse bleiben bei die-
ser Methode möglicherweise unerkannt.
Einrichten von Messkurven
Erfassungssteuerung
