RAINBOW ROBOTICS
RB SERIE _ Bedienungsanleitung

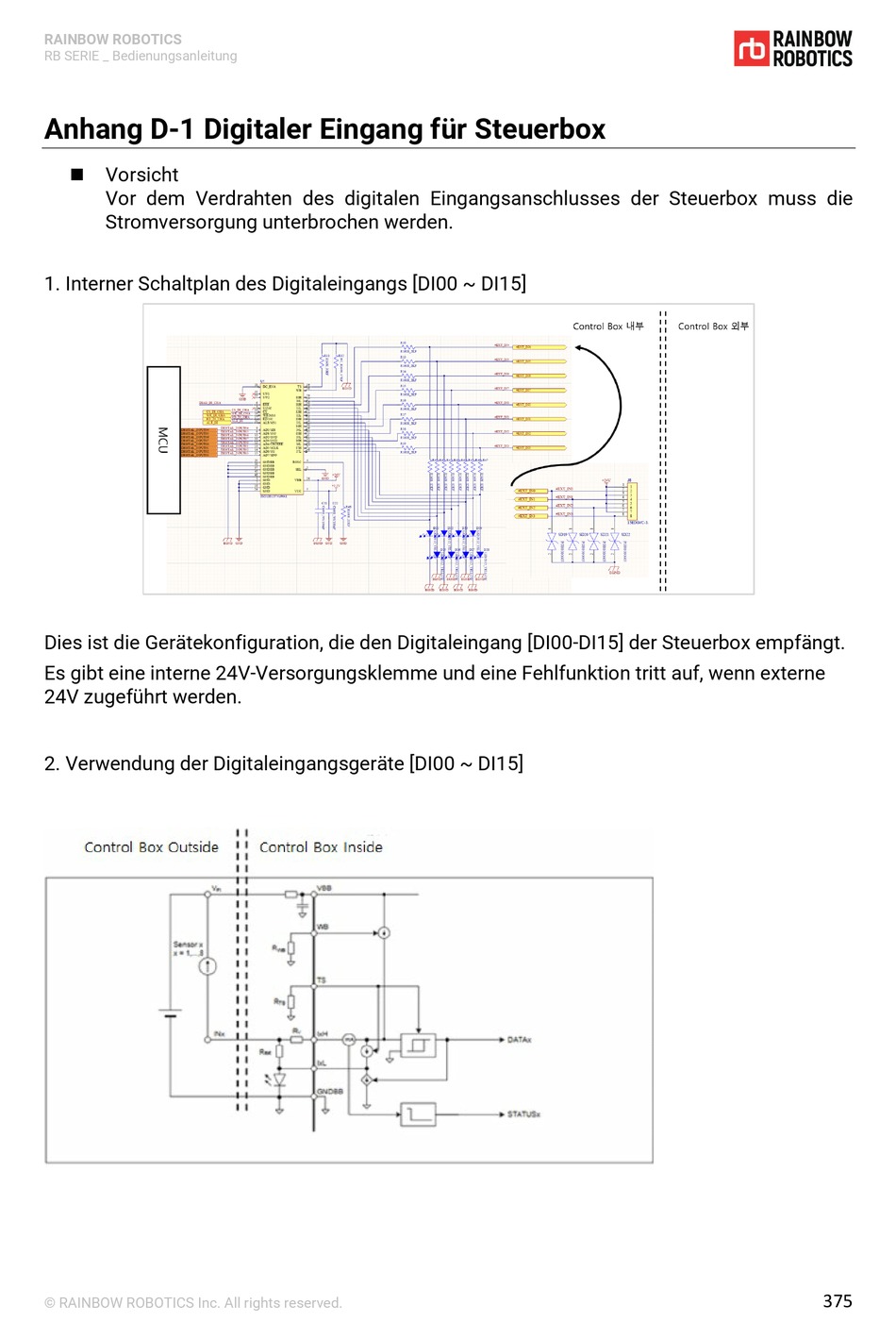

Anhang D-1 Digitaler Eingang für Steuerbox
Vorsicht
Vor dem Verdrahten des digitalen Eingangsanschlusses der Steuerbox muss die
Stromversorgung unterbrochen werden.
1. Interner Schaltplan des Digitaleingangs [DI00 ~ DI15]
Dies ist die Gerätekonfiguration, die den Digitaleingang [DI00-DI15] der Steuerbox empfängt.
Es gibt eine interne 24V-Versorgungsklemme und eine Fehlfunktion tritt auf, wenn externe
24V zugeführt werden.
2. Verwendung der Digitaleingangsgeräte [DI00 ~ DI15]
© RAINBOW ROBOTICS Inc. All rights reserved.
375
